Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

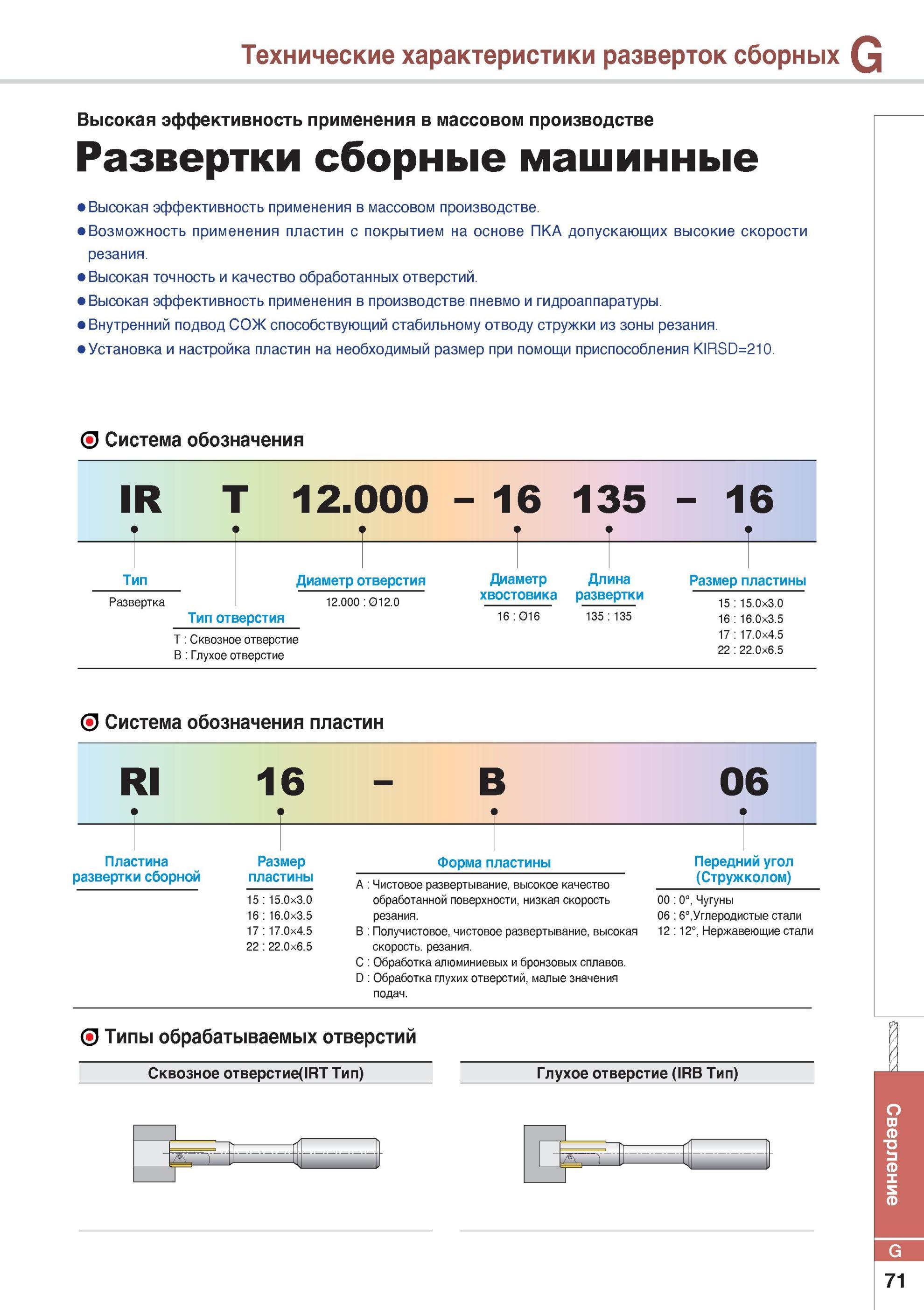

785 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.G71

785 Развертки Korloy Высокая эффективность применения в массовом производстве Развертки сборные машинные Высокая эффективность применения в массовом производст Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. G71

Развертки Korloy Высокая эффективность применения в массовом производстве Развертки сборные машинные Высокая эффективность применения в массовом производст

Развертки Korloy Высокая эффективность применения в массовом производстве Развертки сборные машинные Высокая эффективность применения в массовом производстве. Возможность применения пластин с покрытием на основе ПКА допускающих высокие скорости резания. Высокая точность и качество обработанных отверстий. Высокая эффективность применения в производстве пневмо и гидроаппаратуры. Внутренний подвод СОЖ способствующий стабильному отводу стружки из зоны резания. Установка и настройка пластин на необходимый размер при помощи приспособления KIRSD=210. О Система обозначения IR T 12.000 - 16 135 - 16 Тип Развертка Диаметр отверстия 12.000 012.0 Тип отверстия T Сквозное отверстие B Глухое отверстие Диаметр хвостовика 16 016 Длина развертки 135:135 Размер пластины 15 15.0х3.0 16 16.0х3.5 17 17.0х4.5 22 22.0х6.5 О Система обозначения пластин RI 16 B 06 Пластина развертки сборной Размер пластины 15 15.0х3.0 16 16.0х3.5 17 17.0х4.5 22 22.0х6.5 А В Форма пластины Чистовое развертывание, высокое качество обработанной поверхности, низкая скорость резания. Получистовое, чистовое развертывание, высокая скорость. резания. С Обработка алюминиевых и бронзовых сплавов. D Обработка глухих отверстий, малые значения подач. Передний угол (Стружколом) 00 0°, Чугуны 06 6°,Углеродистые стали 12 12°, Нержавеющие стали О Типы обрабатываемых отверстий Сквозное отверстиеОЯТ Тип) Глухое отверстие (IRB Тип) Г-г1 1 /в\ у- G 71 Сверление Технические характеристики разверток сборных
