Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

GUHRING | Каталог GUHRING 2012 Общий Инструмент Оснастка (Всего 1669 стр.)




1653 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.1682

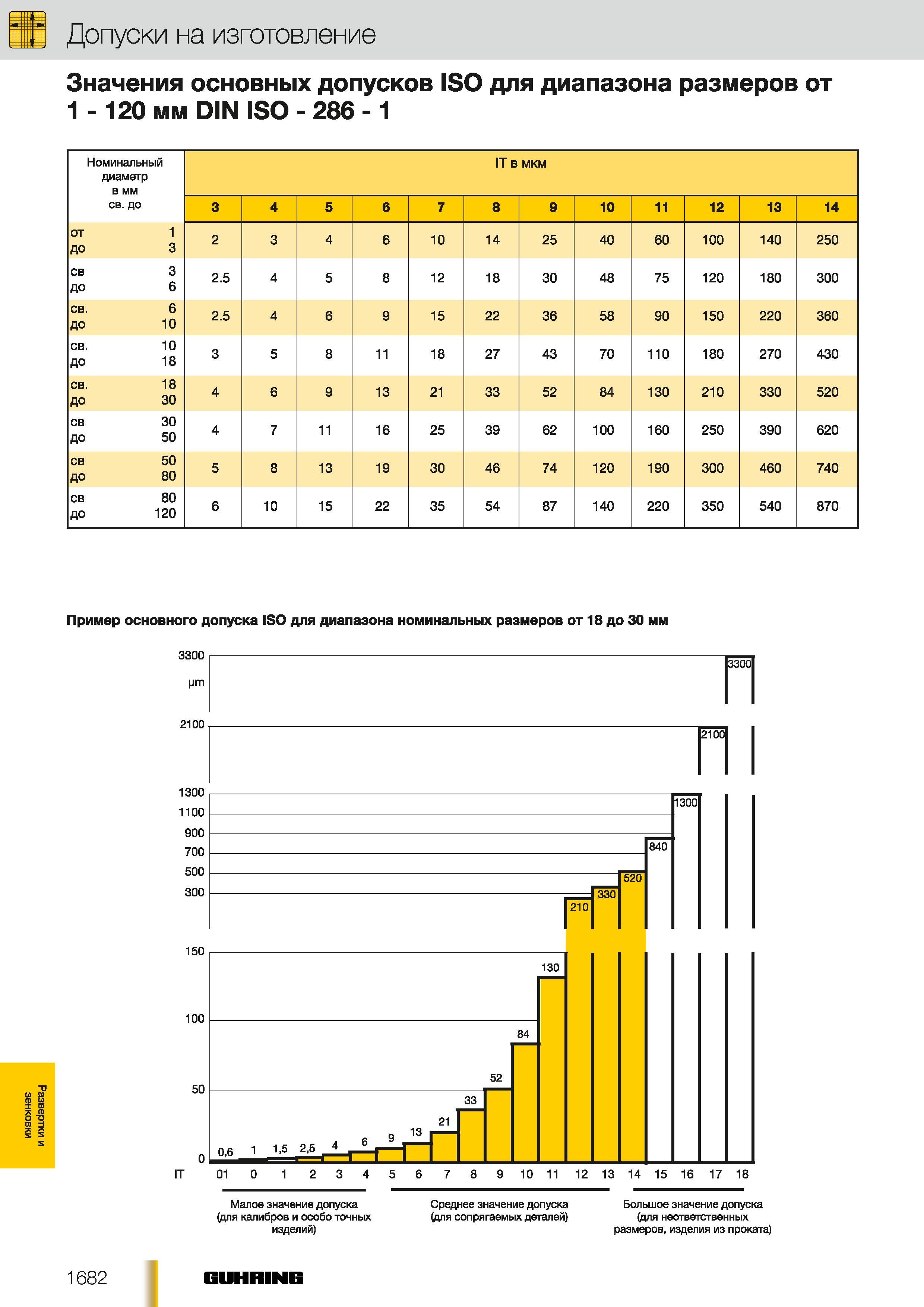

1653 Развертки и зенковки Допуски на изготовление Значения основных допусков ISO для диапазона размеров от 1 - 120 мм DIN ISO - 286 - 1 Номинальный диаметр Каталог GUHRING 2012 Осевой режущий инструмент и станочная инструментальная оснастка Стр. 1682

Развертки и зенковки Допуски на изготовление Значения основных допусков ISO для диапазона размеров от 1 - 120 мм DIN ISO - 286 - 1 Номинальный диаметр

Развертки и зенковки Допуски на изготовление Значения основных допусков ISO для диапазона размеров от 1 - 120 мм DIN ISO - 286 - 1 Номинальный диаметр в мм св. до от 1 до 3 IT в мкм 3 4 5 6 7 8 9 10 11 12 13 14 2 3 4 6 10 14 25 40 60 100 140 250 св 3 ДО 6 2.5 4 5 8 12 18 30 48 75 120 180 300 св. 6 до 10 2.5 4 6 9 15 22 36 58 90 150 220 360 св. 10 ДО 18 3 5 8 11 18 27 43 70 110 180 270 430 св. 18 до 30 4 6 9 13 21 33 52 84 130 210 330 520 св 30 до 50 4 7 11 16 25 39 62 100 160 250 390 620 св 50 до 80 5 8 13 19 30 46 74 120 190 300 460 740 св 80 до 120 6 10 15 22 35 54 87 140 220 350 540 870 Пример основного допуска ISO для диапазона номинальных размеров от 18 до 30 мм 3300 jm 2100 3300 2100 Малое значение допуска (для калибров и особо точных изделий) Среднее значение допуска (для сопрягаемых деталей) Большое значение допуска (для неответственных размеров изделия из проката) 1682 GUHRING




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials



Каталог GUHRING 2012 Общий Инструмент Оснастка (Всего 1669 стр.)

1650 Допуски на изготовление (поля допусков A G) DIN 1420 Номинальный диаметр R ММ Предельные верхние и нижние отклонения номинального диаметра di развертк Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16791650 1651 зенковки Допуски на изготовление (поля допусков Н Р) DIN 1420 Номинальный диаметр в мм Предельные верхние и нижние отклонения номинального диаметра сН Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16801651 1652 Допуски на изготовление (поля допусков R Z) DIN 1420 Номинальный диаметр в мм Предельные верхние и нижние отклонения номинального диаметра сН развертк Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16811652 1654 Предельные отклонения отверстий в мкм Номинальный размер в мм св до А 9 11 8 В 9 10 11 8 С 9 10 11 0 3 +295 +270 +330 +270 +154 +140 +165 +140 +180 +1 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16831654 1655 Предельные отклонения отверстий в мкм Номинальный G Н J размер в мм св до 6 7 6 7 8 9 10 11 12 6 7 8 +8 +12 +6 +10 +14 +25 +40 +60 +100 +2 +4 +6 О +2 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16841655 1656 Предельные отклонения отверстий в мкм Номинальный N Р R размер в мм св до 6 7 8 9 10 11 6 7 9 6 7 -4 -4 -4 -4 -4 -4 -6 -6 -6 -10 -10 О -10 -14 -8 -29 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр. 16851656
