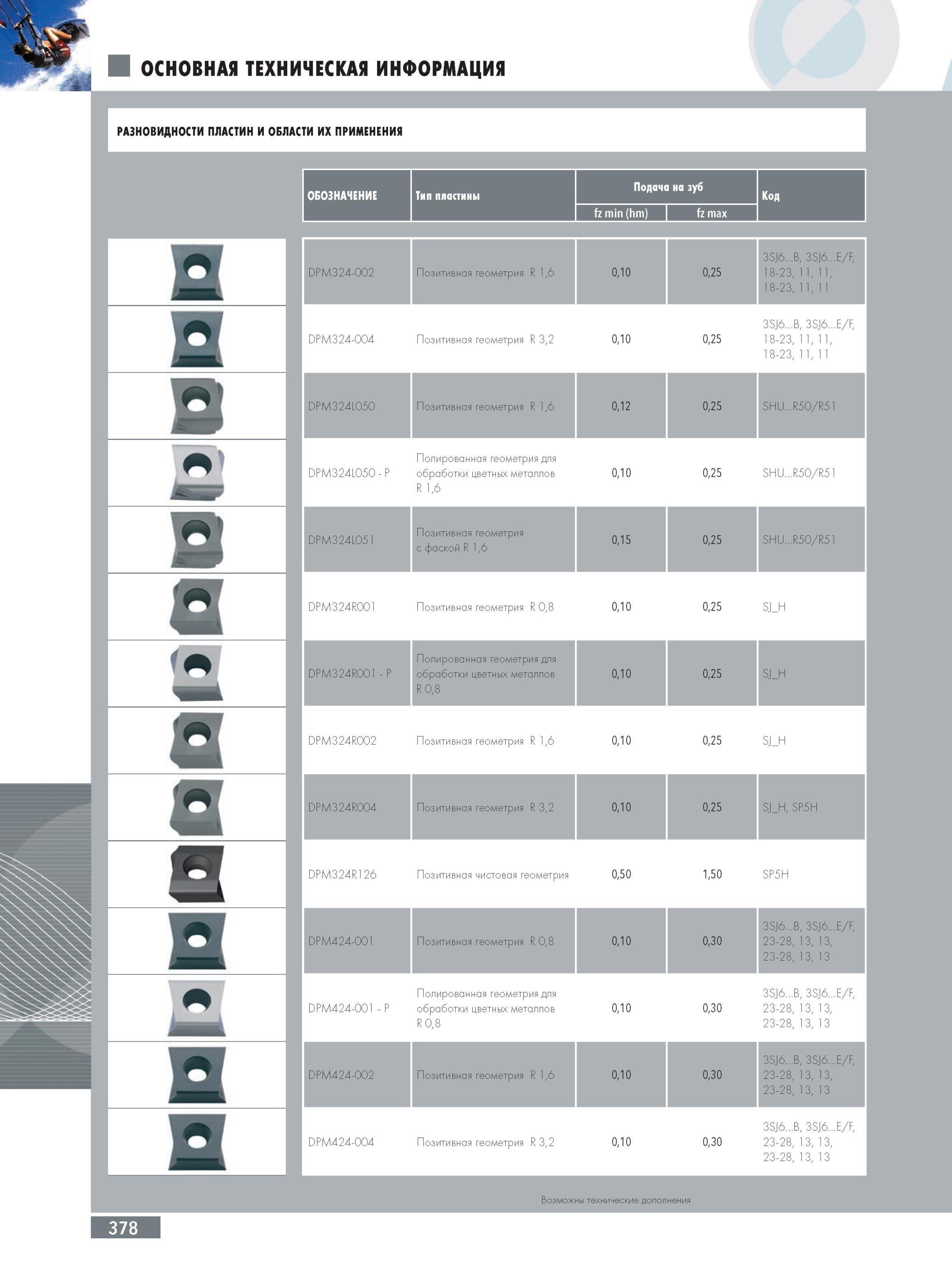

382 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.378

382 РАЗНОВИДНОСТИ ПЛАСТИН INGERSOLL И ОБЛАСТИ ИХ ПРИМЕНЕНИЯ Обозначение Тип пластины Подача на зуб fz min (hm) fz max Код DPM324-002 Позитивная геометрия R 1,6 0,10 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 378

РАЗНОВИДНОСТИ ПЛАСТИН INGERSOLL И ОБЛАСТИ ИХ ПРИМЕНЕНИЯ Обозначение Тип пластины Подача на зуб fz min (hm) fz max Код DPM324-002 Позитивная геометрия R 1,6 0,10

РАЗНОВИДНОСТИ ПЛАСТИН INGERSOLL И ОБЛАСТИ ИХ ПРИМЕНЕНИЯ Обозначение Тип пластины Подача на зуб fz min (hm) fz max Код DPM324-002 Позитивная геометрия R 1,6 0,10 0,25 3SJ6B, 3SJ6E/F, 18-23, 11, 11, 18-23, 11, 11 DPM324-004 Позитивная геометрия R 3,2 0,10 0,25 3SJ6B, 3SJ6E/F, 18-23, 11, 11, 18-23, 11, 11 DPM324L050 Позитивная геометрия R 1,6 0,12 0,25 SHUR50/R51 DPM324L050 P Полированная геометрия для обработки цветных металлов R 1,6 0,10 0,25 SHUR50/R51 DPM324L051 Позитивная геометрия с фаской R 1,6 0,15 0,25 SHUR50/R51 DPM324R00" Позитивная геометрия R 0,8 0,10 0,25 SJ H DPM324R001 P Полированная геометрия для обработки цветных металлов R 0,8 0,10 0,25 SJ H DPM324R002 Позитивная геометрия R 1,6 0,10 0,25 SJ H DPM324R004 Позитивная геометрия R 3,2 0,10 0,25 SJ H, SP5H DPM324R126 Позитивная чистовая геометрия 0,50 1,50 SP5H DPM424-001 Позитивная геометрия R 0,8 0,10 0,30 3SJ6B, 3SJ6E/F, 23-28, 13, 13, 23-28, 13, 13 DPM424-001 P Полированная геометрия для обработки цветных металлов R 0,8 0,10 0,30 3SJ6B, 3SJ6E/F, 23-28, 13, 13, 23-28, 13, 13 DPM424-002 Позитивная геометрия R 1,6 0,10 0,30 3SJ6B, 3SJ6E/F, 23-28, 13, 13, 23-28, 13, 13 DPM424-004 Позитивная геометрия R 3,2 0,10 0,30 3SJ6B, 3SJ6E/F, 23-28, 13, 13, 23-28, 13, 13 Возможны технические дополнения Режущий инструмент Ingersoll Техническая информация
