Разметочные и поверочные плиты из природного гранита Особо подобранный природный гранит Безупречная гомогенная структура

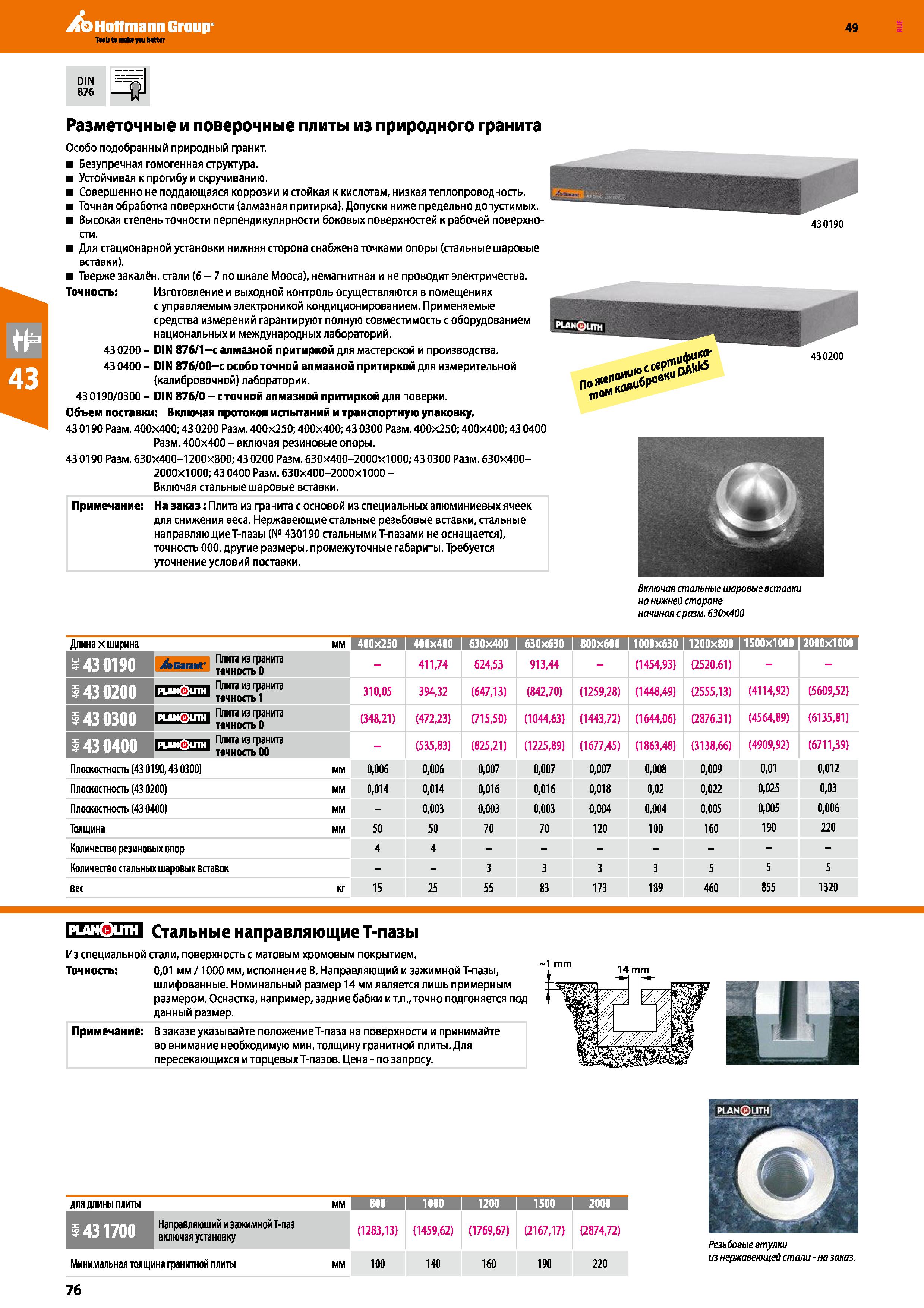

76 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.76

76 Разметочные и поверочные плиты из природного гранита Особо подобранный природный гранит Безупречная гомогенная структура Каталог HOFFMANN GROUP 2018 Инструмент ручной Слесарный и механизированный Измерительные приборы и инструменты Производственный инвентарь Стр. 76

Разметочные и поверочные плиты из природного гранита Особо подобранный природный гранит Безупречная гомогенная структура

Разметочные и поверочные плиты из природного гранита Особо подобранный природный гранит. Безупречная гомогенная структура _ Устойчивая к прогибу и скручиванию. Совершенно не поддающаяся коррозии и стойкая к кислотам, низкая теплопроводность. Точная обработка поверхности (алмазная притирка). Допуски ниже предельно допустимых. Высокая степень точности перпендикулярности боковых поверхностей к рабочей поверхности. Для стационарной установки нижняя сторона снабжена точками опоры (стальные шаровые вставки). Тверже закалён, стали (6 - 7 по шкале Мооса), немагнитная и не проводит электричества. Точность: Изготовление и выходной контроль осуществляются в помещениях с управляемым электроникой кондиционированием. Применяемые средства измерений гарантируют полную совместимость с оборудованием национальных и международных лабораторий. 43 0200 - DIN 876 1 -с алмазной притиркой для мастерской и производства. 43 0400 - DIN 876 00-с особо точной алмазной притиркой для измерительной (калибровочной) лаборатории. 43 0190 0300 - DIN 876 0 - с точной алмазной притиркой для поверки. Объем поставки: Включая протокол испытаний и транспортную упаковку, 43 0190 Разм. 400x400; 43 0200 Разм. 400x250; 400x400; 43 0300 Разм. 400x250; 400x400; 43 0400 Разм. 400x400 - включая резиновые опоры. 43 0190 Разм. 630x400-1200x800; 43 0200 Разм. 630x400-2000x1000; 43 0300 Разм. 630x400-2000x1000; 43 0400 Разм. 630x400-2000x1000 -Включая стальные шаровые вставки. Примечание: На заказ: Плита из гранита сосновой из специальных алюминиевых ячеек для снижения веса. Нержавеющие стальные резьбовые вставки, стальные направляющие Т-пазы (№430190 стальными Т-пазами не оснащается), точность 000, другие размеры, промежуточные габариты. Требуется уточнение условий поставки. 430190 пиф“й’ 430200 Включай стальные шаровые вставки на нижней стороне начиная с разм. 630x400 Длина х ширина мм 400x250 400X400 630X400 630X630 800X600 1000X630 1200X800 1500x1000 2000x1000 I - 411,74 624,53 913,44 - (1454,93) (2520,61) Плита из гранита точность ) l-ire'in l Плита из гранита точность 1 310,05 394,32 (647,13) (842,70) (1259,28) (1448,49) (2555,13) (4114,92) (5609,52) U iiq Ii' I Плита из гранита 1 точность 0 (348,21) (472,23) (715,50) (1044,63) (1443,72) (1644,06) (2876,31) (4564,89) (6135,81) 1 Л о 1и11 Плита из гранита 1 точность 00 - (535,83) (825,21) (1225,89) (1677,45) (1863,48) (3138,66) (4909,92) (6711,39) Плоскостность (43 0190,43 0300) мм 0,006 0,006 0,007 0,007 0,007 0,008 0,009 0,01 0,012 Плоскостность 43 0200 мм 0,014 0,014 0,016 0,016 0,018 0,02 0,022 0,025 0,03 Плоскостность (43 0400) мм - 0,003 0,003 0,003 0,004 0,004 0,005 0,005 0,006 Толщина мм 50 50 70 70 120 100 160 190 220 Количество резиновых опор 4 4 - Количество стальных шаровых вставок 3 3 3 3 5 5 5 вес кг 15 25 55 83 173 189 460 855 1320 PLAN0UTH Стальные направляющие Т-пазы Из специальной стали, поверхность с матовым хромовым покрытием. Точность: 0,01 мм 1000 мм, исполнение В. Направляющий и зажимной Т-пазы, шлифованные. Номинальный размер 14 мм является лишь примерным размером. Оснастка, например, задние бабки и т.п., точно подгоняется под данный размер. Примечание: В заказе указывайте положениеТ-паза на поверхности и принимайте во внимание необходимую мин. толщину гранитной плиты. Для пересекающихся и торцевых Т-пазов. Цена - по запросу. 1 mm 14 mm для длины плиты мм 1000 1200 1500 — Направляющий и зажимной Т-паз включая установку (1283,13) (1459,62) (1769,67) (2167,17) (2874,72) Минимальная толщина гранитной плиты мм 100 140 160 190 220 Резьбовые втулки из нержавеющей стали - на заказ.
