Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

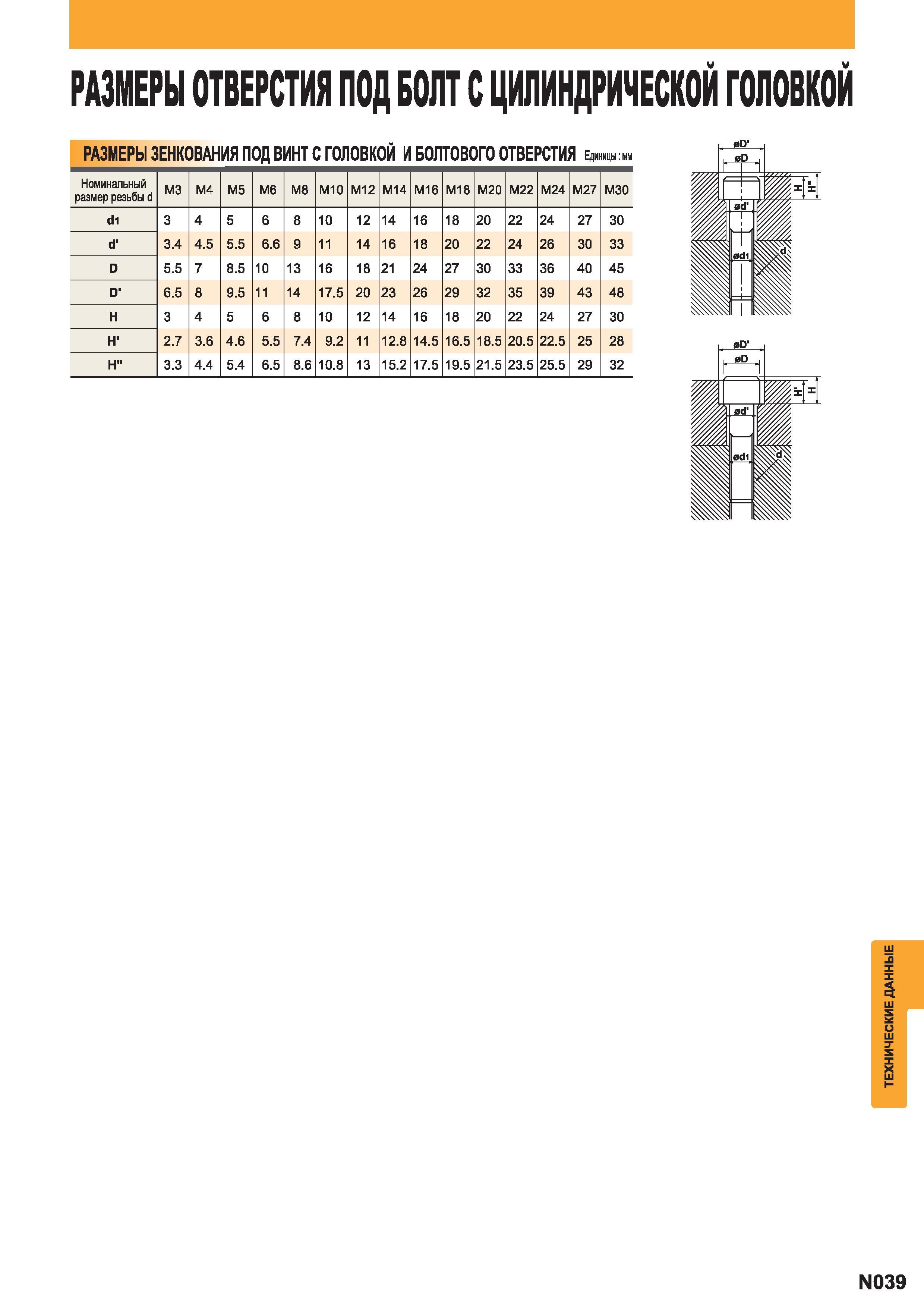

Размеры отверстия и зенкования под метрический болт с цилиндрической головкой Таблица и чертеж Номинальный размер резьбы

1321 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.N039

1321 Размеры отверстия и зенкования под метрический болт с цилиндрической головкой Таблица и чертеж Номинальный размер резьбы Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. N039

Размеры отверстия и зенкования под метрический болт с цилиндрической головкой Таблица и чертеж Номинальный размер резьбы

Размеры отверстия и зенкования под метрический болт с цилиндрической головкой Таблица и чертеж Номинальный размер резьбы _ d М3 M4 M5 M6 M8 M10 M12 M14 M16 M18 М20 М22 М24 М27 МЗО dl 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 d' 3.4 4.5 5.5 6.6 9 11 14 16 18 20 22 24 26 30 33 D 5.5 7 8.5 10 13 16 18 21 24 27 30 33 36 40 45 D1 6.5 8 9.5 и 14 17.5 20 23 26 29 32 35 39 43 48 H 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 H' 2.7 3.6 4.6 5.5 7.4 9.2 11 12.8 14.5 16.5 18.5 20.5 22.5 25 28 H" 3.3 4.4 5.4 6.5 8.6 10.8 13 15.2 17.5 19.5 21.5 23.5 25.5 29 32 N039 ТЕХНИЧЕСКИЕ ДАННЫЕ РАЗМЕРЫ ОТВЕРСТИЯ ПОД БОЛТ С ЦИЛИНДРИЧЕСКОМ ГОЛОВКОЙ РАЗМЕРЫ ЗЕНКОВАНИЯ
