Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Расточные твердосплавные державки Токарные резцы Korloy сменными режущими пластинами STUPR/L

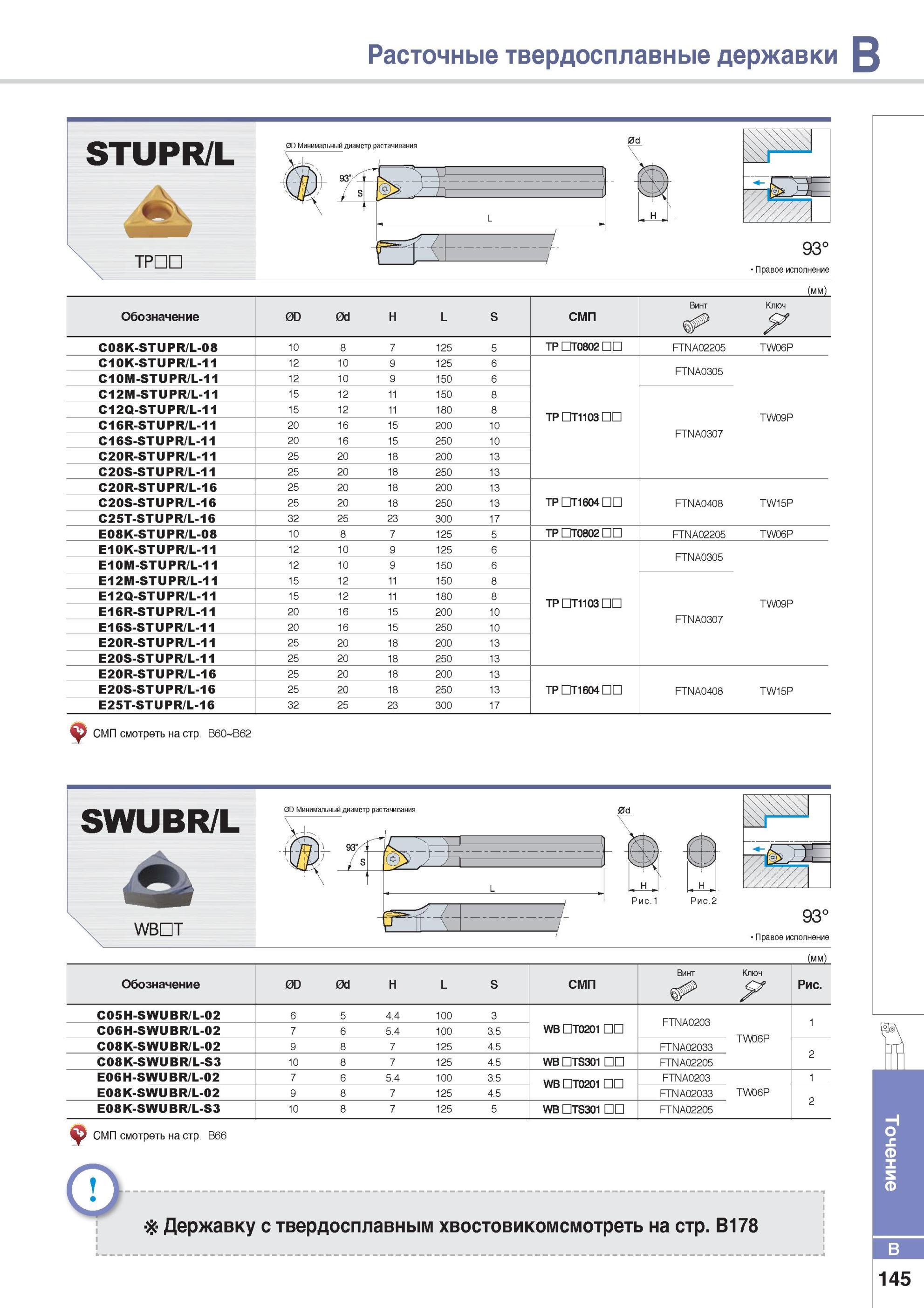

193 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.B145

193 Расточные твердосплавные державки Токарные резцы Korloy сменными режущими пластинами STUPR/L Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. B145

Расточные твердосплавные державки Токарные резцы Korloy сменными режущими пластинами STUPR/L

Расточные твердосплавные державки Токарные резцы Korloy сменными режущими пластинами STUPR/L _ - 0d 0D Минимальным диаметр растачивания v L Н 1 ТРПП r=f-4- 93° Правое исполнение (мм) Обозначение 0D 0d H L S СМП Винт Ключ У C08K-STUPR/L-08 10 8 7 125 5 TP Т0802 FTNA02205 TW06P C10K-STUPR/L-11 12 10 9 125 6 FTNA0305 C10M-STUPR/L-11 12 10 9 150 6 C12M-STUPR/L-11 15 12 11 150 8 C12Q-STUPR/L-11 15 12 11 180 8 ТР птиозсо TW09P C16R-STUPR/L-11 20 16 15 200 10 FTNA0307 C16S-STUPR/L-11 20 16 15 250 10 C20R-STUPR/L-11 25 20 18 200 13 C20S-STUPR/L-11 25 20 18 250 13 C20R-STUPR/L-16 25 20 18 200 13 C20S-STUPR/L-16 25 20 18 250 13 TP IHT16Q4IID FTNA0408 TW15P C25T-STUPR/L-16 32 25 23 300 17 E08K-STUPR/L-08 10 8 7 125 5 ТР ПТ0802 FTNA02205 TW06P E10K-STUPR/L-11 12 10 9 125 6 FTNA0305 E10M-STUPR/L-11 12 10 9 150 6 E12M-STUPR/L-11 15 12 11 150 8 E12Q-STUPR/L-11 15 12 11 180 8 ТР ПТИОЗЕО TW09P E16R-STUPR/L-11 20 16 15 200 10 FTNA0307 E16S-STUPR/L-11 20 16 15 250 10 E20R-STUPR/L-11 25 20 18 200 13 E20S-STUPR/L-11 25 20 18 250 13 E20R-STUPR/L-16 25 20 18 200 13 E20S-STUPR/L-16 25 20 18 250 13 ТР ППв04ПП FTNA0408 TW15P E25T-STUPR/L-16 32 25 23 300 17 СМП смотреть на стр. B60 B62 SWUBR/L 0D Минимальный диаметр растачивания WBDT \\1 1 р 3. 93° Правое исполнение (мм) Обозначение 0D 0d H L S СМП Винт Ключ У Рис. C05H-SWUBR/L-02 6 5 4.4 100 3 FTNA0203 C06H-SWUBR/L-02 7 6 5.4 100 3.5 WB ПТ0201 TW06P 1 C08K-SWUBR/L-02 9 8 7 125 4.5 FTNA02033 2 C08K-SWUBR/L-S3 10 8 7 125 4.5 WB DTS301 FTNA02205 E06H-SWUBR/L-02 7 6 5.4 100 3.5 WB ПТ0201 FTNA0203 1 E08K-SWUBR/L-02 9 8 7 125 4.5 FTNA02033 TW06P 2 E08K-SWUBR/L-S3 10 8 7 125 5 WB DTS301 FTNA02205 СМП смотреть на стр. B66 Державку с твердосплавным хвостовикомсмотреть на стр. B178 145 B Точение
