Расточные токарные державки Tungaloy StremJetBar Продолжение описания технических характеристик Увеличенный срок службы металлорежущего инструмента Благод

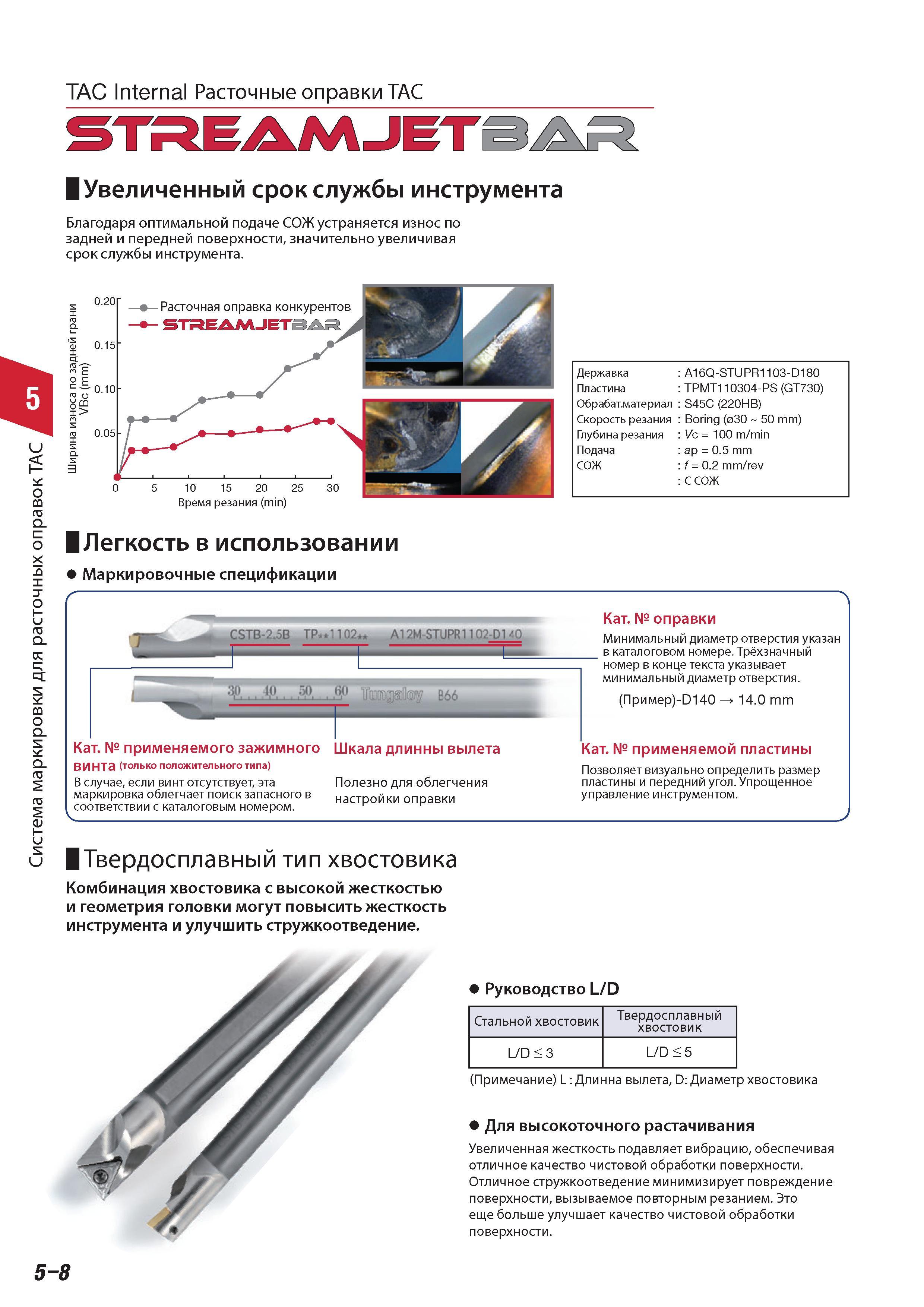

306 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.5-8

306 Расточные токарные державки Tungaloy StremJetBar Продолжение описания технических характеристик Увеличенный срок службы металлорежущего инструмента Благод Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 5-8

Расточные токарные державки Tungaloy StremJetBar Продолжение описания технических характеристик Увеличенный срок службы металлорежущего инструмента Благод

Расточные токарные державки Tungaloy StremJetBar Продолжение описания технических характеристик Увеличенный срок службы металлорежущего инструмента Благодаря оптимальной подаче СОЖ устраняется износ по задней и передней поверхности значительно увеличивая срок службы инструмента. Расточная оправка конкурентов STREAM JET 0.15 0.10 0.05 10 15 20 25 Время резания (min) Легкость в использовании Маркировочные спецификации Державка Пластина Обрабат.материал Скорость резания Глубина резания Подача СОЖ A16Q-STUPR1103-D180 TPMT110304-PS (GT730) S45C (220HB) Boring (030 50 mm ) Vc 100 m/min ap 0.5 mm f 0.2 mm/rev С СОЖ CSTB-2.5B TP. 1.102 A12M-STUPR1102-DHQ 10 50 fill B66 Категория применяемого зажимного Шкала длинны вылета винта (только положительного типа) В случае если винт отсутствует эта Полезно для облегчения маркировка облегчает поиск запасного в настройки оправки соответствии с каталоговым номером. r Категория оправки Минимальный диаметр отверстия указан в каталоговом номере. Трёхзначный номер в конце текста указывает минимальный диаметр отверстия. (Пример)-0140 14.0 mm Категория применяемой пластины Позволяет визуально определить размер пластины и передний угол. Упрощенное управление инструментом. Твердосплавный тип хвостовика Комбинация хвостовика с высокой жесткостью и геометрия головки могут повысить жесткость инструмента и улучшить стружкоотведение. Руководство L/D Стальной хвостовик Твердосплавный хвостовик L/D 3 L/D 5 (Примечание) L Длинна вылета D Диаметр хвостовика Для высокоточного растачивания Увеличенная жесткость подавляет вибрацию обеспечивая отличное качество чистовой обработки поверхности. Отличное стружкоотведение минимизирует повреждение поверхности вызываемое повторным резанием. Это еще больше улучшает качество чистовой обработки поверхности. 5-8
