Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

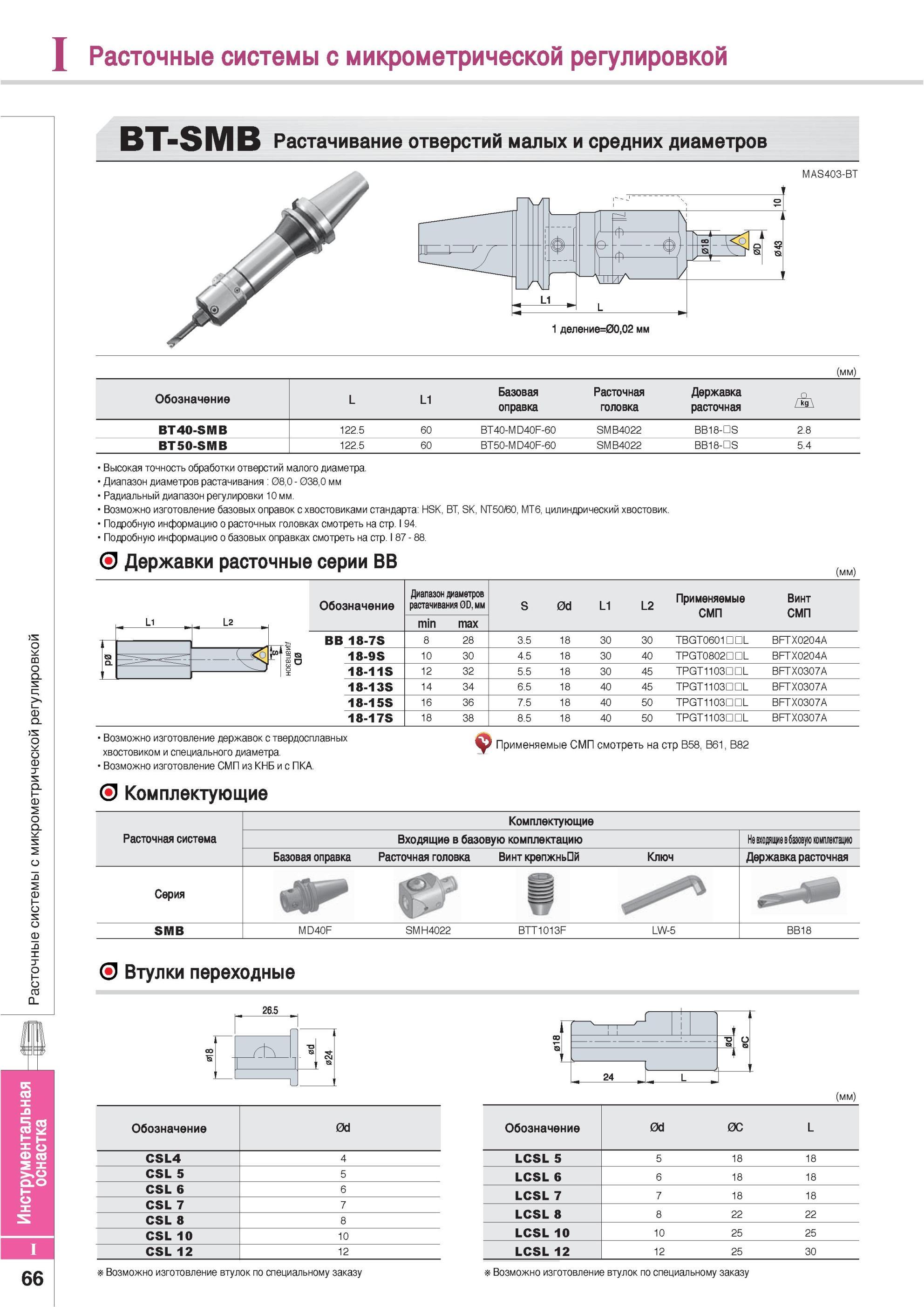

856 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I66

856 Расточные системы Korloy с микрометрической регулировкой Инструментальная оснастка BT-SMB Растачивание отверстий малых и средних диаметров MAS403-BT Обозна Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I66

Расточные системы Korloy с микрометрической регулировкой Инструментальная оснастка BT-SMB Растачивание отверстий малых и средних диаметров MAS403-BT Обозна

Расточные системы Korloy с микрометрической регулировкой Инструментальная оснастка BT-SMB Растачивание отверстий малых и средних диаметров MAS403-BT Обозначение L L1 Базовая Расточная Державка оправка головка расточная BT40-SMB 122.5 60 BT40-MD40F-60 SMB4022 BB18-DS 2.8 BT50-SMB 122.5 60 BT50-MD40F-60 SMB4022 BB18-DS 5.4 Высокая точность обработки отверстий малого диаметра. Диапазон диаметров растачивания 08,0 038,0 мм Радиальный диапазон регулировки 10 мм. Возможно изготовление базовых оправок с хвостовиками стандарта HSK BT SK NT50/60 MT6 цилиндрический хвостовик. Подробную информацию о расточных головках смотреть на стр. 94. Подробную информацию о базовых оправках смотреть на стр. 87 88. Державки расточные серии ВВ Обозначение Диапазон диаметров растачивания 0D мм S 0d L1 L2 Применяемые СМП Винт СМП min max BB 18-7S 8 28 3.5 18 30 30 TBGT0601DDL BFTX0204A 18-9S 10 30 4.5 18 30 40 TPGT0802DDL BFTX0204A 18-11S 12 32 5.5 18 30 45 TPGT1103DDL BFTX0307A 18-13S 14 34 6.5 18 40 45 TPGT1103DDL BFTX0307A 18-15S 16 36 7.5 18 40 50 TPGT1103DDL BFTX0307A 18-17S 18 38 8.5 18 40 50 TPGT1103DDL BFTX0307A Возможно изготовление державок с твердосплавных хвостовиком и специального диаметра. Возможно изготовление СМП из КНБ и с ПКА. Применяемые СМП смотреть на стр B58 B61 B82 Комплектующие Комплектующие Расточная система Входящие в базовую комплектацию Не входящие в базовую комплектацию Базовая оправка Расточная головка Винт крепжньШй Ключ Державка расточная Серия ЗбЭ SMB MD40F SMH4022 BTT1013F LW-5 BB18 Втулки переходные Обозначение 0d Обозначение 0d 0С L CSL4 4 LCSL 5 5 18 18 CSL 5 5 LCSL 6 6 18 18 CSL 6 6 LCSL 7 7 18 18 CSL 7 7 LCSL 8 8 22 22 CSL 8 8 CSL 10 10 LCSL10 10 25 25 CSL 12 12 LCSL12 12 25 30 66 Возможно изготовление втулок по специальному заказу Возможно изготовление втулок по специальному заказу
