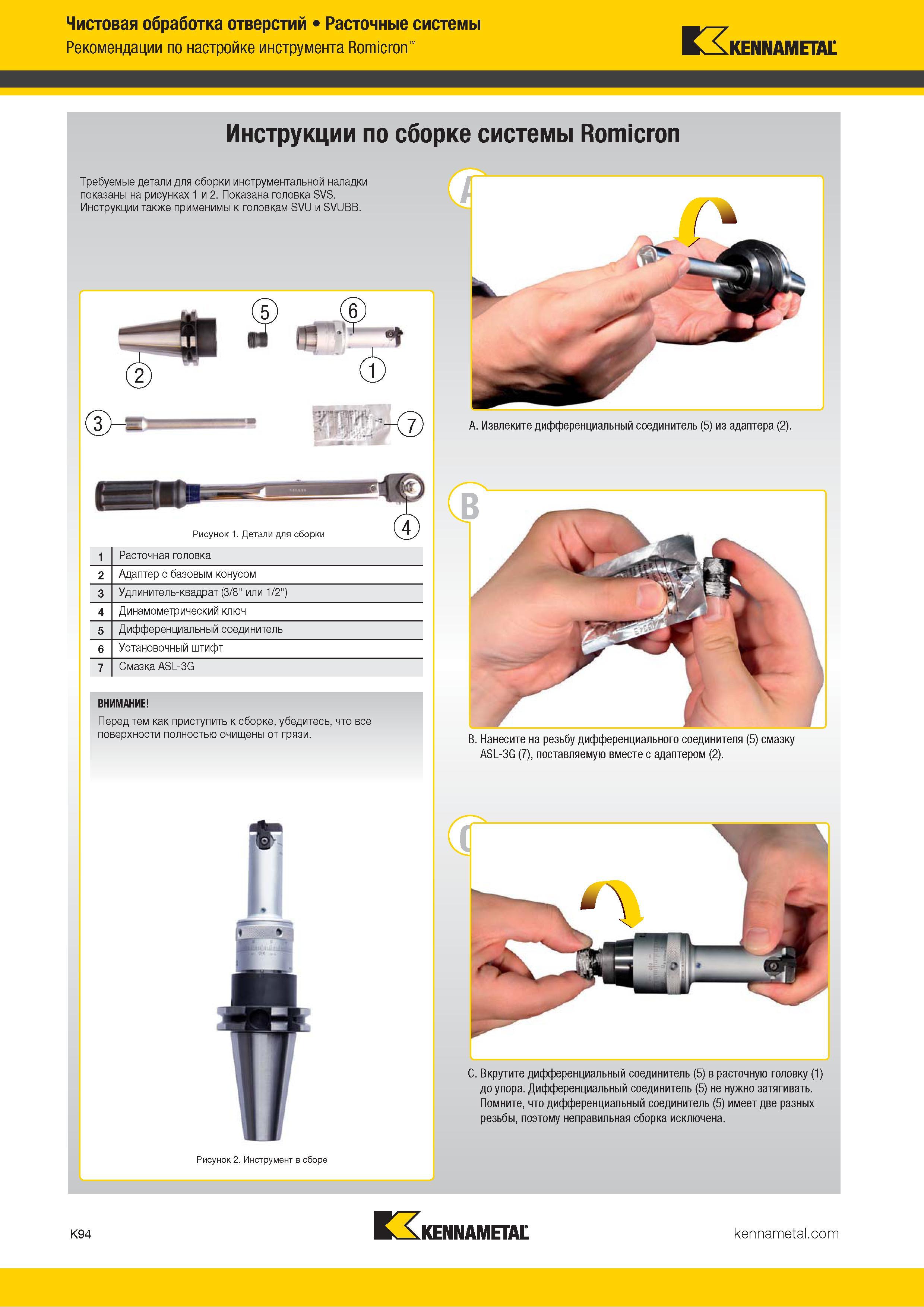

Расточные системы Kennametal Romicron Рекомендации по настройке высокоточного металлорежущего станочного инструмента Инструкции по сборке _ системы Romicron Требуемые детали для сборки инструментальной наладки показаны на рисунках 1 и 2. Показана головка SVS. Инструкции также применимы к головкам SVU и SVUBB. 1 Расточная головка 2 Адаптер с базовым конусом 3 Удлинитель-квадрат (3/8" или 1/2") 4 Динамометрический ключ 5 Дифференциальный соединитель 6 Установочный штифт 7 Смазка ASL-3G ВНИМАНИЕ Перед тем как приступить к сборке, убедитесь, что все поверхности полностью очищены от грязи. Рисунок 2. Инструмент в сборе A. Извлеките дифференциальный соединитель (5) из адаптера (2). В. Нанесите на резьбу дифференциального соединителя (5) смазку ASL-3G (7), поставляемую вместе с адаптером (2). C. Вкрутите дифференциальный соединитель (5) в расточную головку (1) до упора. Дифференциальный соединитель (5) не нужно затягивать. Помните, что дифференциальный соединитель (5) имеет две разных резьбы, поэтому неправильная сборка исключена. K94 Kennametal Чистовая обработка отверстий
