Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Расточные резцы Korloy с механическим креплением сменных твердосплавных режущих пластин Токарный инструмент для внутреннего растачивания Двойной прижим кро

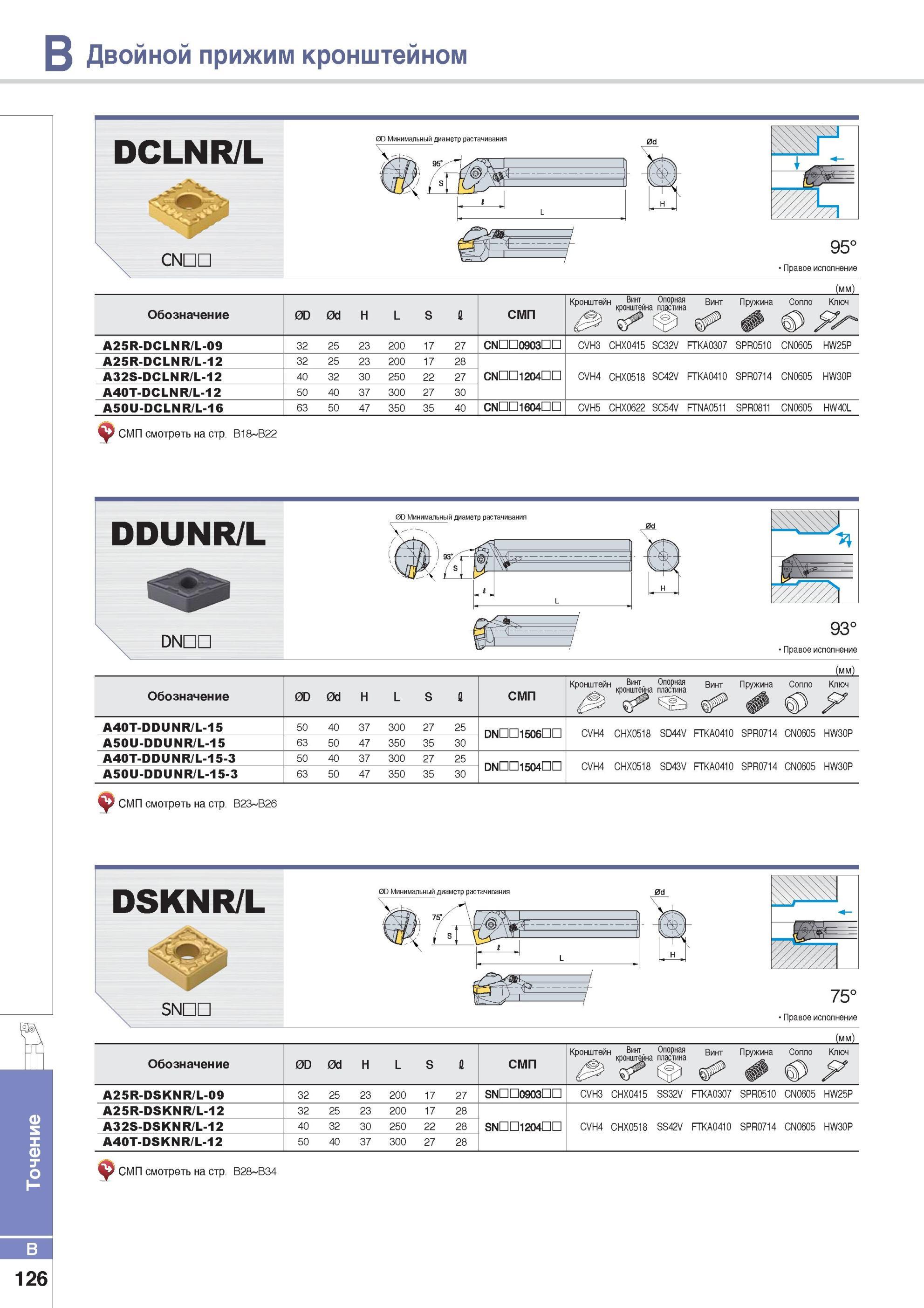

174 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.B126

174 Расточные резцы Korloy с механическим креплением сменных твердосплавных режущих пластин Токарный инструмент для внутреннего растачивания Двойной прижим кро Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. B126

Расточные резцы Korloy с механическим креплением сменных твердосплавных режущих пластин Токарный инструмент для внутреннего растачивания Двойной прижим кро

Расточные резцы Korloy с механическим креплением сменных твердосплавных режущих пластин Токарный инструмент для внутреннего растачивания Двойной прижим кронштейном DCLNR/L 0D Минимальный диаметр растачивания CIMED 95° Правое исполнение (мм) Обозначение 0D 0d H L S Q СМП Кронштейн Винт. Опорная Винт v кронштейна пластина 0 Пружина Сопло Ключ A25R-DCLNR/L-09 32 25 23 200 17 27 С1МПП0903ПП CVH3 CHX0415 SC32V FTKA0307 SPR0510 CN0605 HW25P A25R-DCLNR/L-12 32 25 23 200 17 28 A32S-DCLNR/L-12 40 32 30 250 22 27 CNCO204IID CVH4 CHX0518 SC42V FTKA0410 SPR0714 CN0605 HW30P A40T-DCLNR/L-12 50 40 37 300 27 30 A50U-DCLNR/L-16 63 50 47 350 35 40 CNDDieOdD CVH5 CHX0622 SC54V FTNA0511 SPR0811 CN0605 HW40L СМП смотреть на стр. B18 B22 DDUNR/L 0D Минимальный диаметр растачивания DIMED 93° Правое исполнение (мм) Обозначение 0D 0d H L S Q СМП Кронштейн Винт Опорная кронштейна пластина Винт Пружина Сопло Ключ A40T-DDUNR/L-15 50 40 37 300 27 25 DNDDl506Dn CVH4 CHX0518 SD44V FTKA0410 14 71 0 R P S 5 0 6 0 N C HW30P A50U-DDUNR/L-15 63 50 47 350 35 30 A40T-DDUNR/L-15-3 50 40 37 300 27 25 DNmsoCO CVH4 CHX0518 SD43V FTKA0410 SPR0714 5 0 6 0 N C HW30P A50U-DDUNR/L-15-3 63 50 47 350 35 30 СМП смотреть на стр. B23 B26 DSKNR/L SIMED 0D Минимальный диаметр растачивания 75° Правое исполнение Обозначение 0D 0d H L S А СМП A25R-DSKNR/L-09 32 25 23 200 17 27 SNDD0903nn A25R-DSKNR/L-12 32 25 23 200 17 28 A32S-DSKNR/L-12 40 32 30 250 22 28 SNDDl204nn A40T-DSKNR/L-12 50 40 37 300 27 28 (мм) Кронштейн Винт. ОпоРная кронштейна пластина Винт Пружина Сопло Ключ CVH3 CHX0415 SS32V FTKA0307 SPR0510 CN0605 HW25P CVH4 CHX0518 SS42V FTKA0410 SPR0714 CN0605 HW30P СМП смотреть на стр. B28 B34 в 126
