Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Расточные головки Korloy KMB с микрометрической регулировкой для прецизионного растачивания отверстий малых средних и крупных диаметров Конус инструмента B

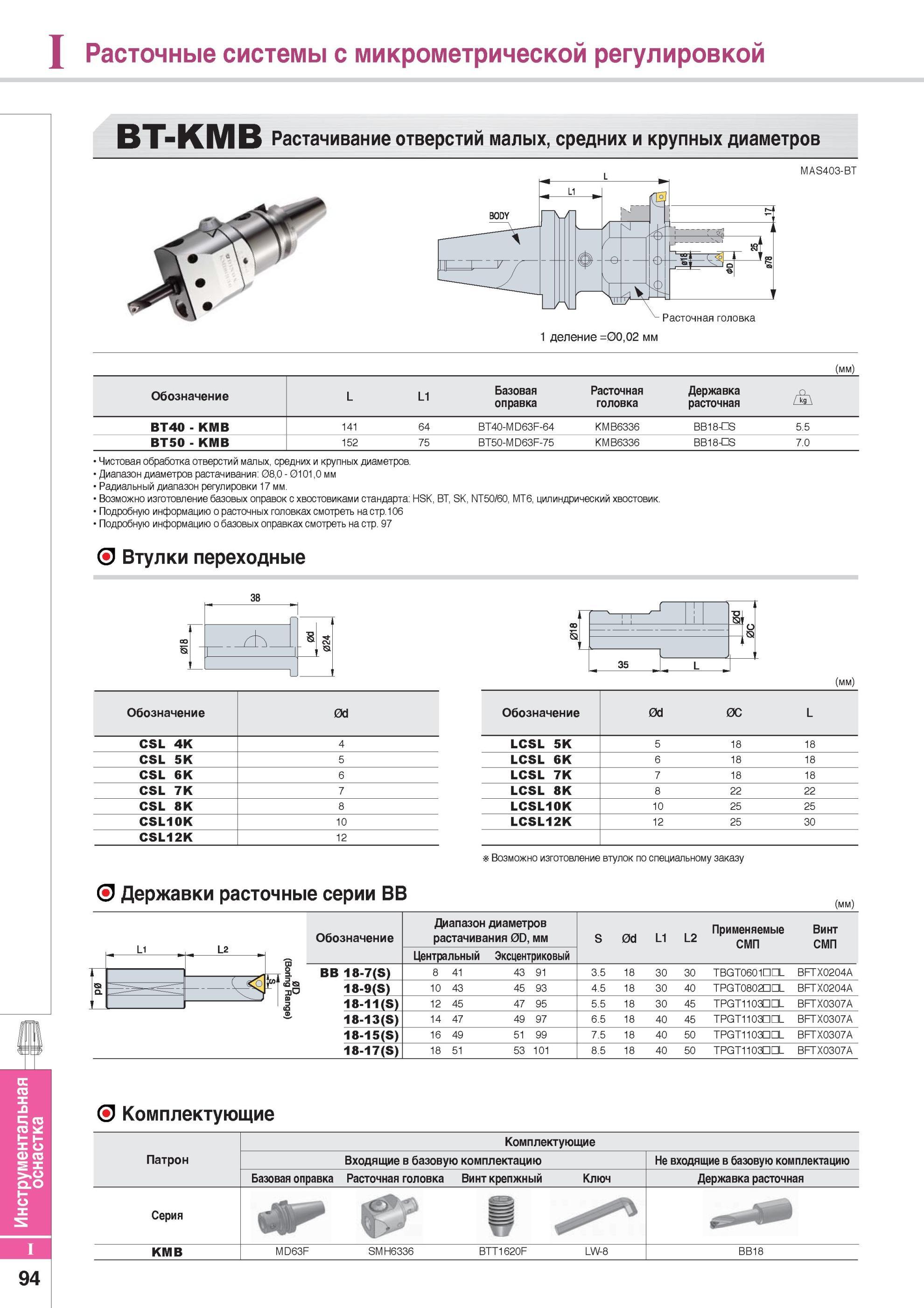

904 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I94

904 Расточные головки Korloy KMB с микрометрической регулировкой для прецизионного растачивания отверстий малых средних и крупных диаметров Конус инструмента B Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I94

Расточные головки Korloy KMB с микрометрической регулировкой для прецизионного растачивания отверстий малых средних и крупных диаметров Конус инструмента B

Расточные головки Korloy KMB с микрометрической регулировкой для прецизионного растачивания отверстий малых средних и крупных диаметров Конус инструмента BT40 BT50 Расточные системы с микрометрической регулировкой BT-KMB Растачивание отверстий малых, средних и крупных диаметров MAS403-BT (мм) Обозначение L L1 Базовая оправка Расточная головка Державка расточная BT40 - KMB 141 64 BT40-MD63F-64 KMB6336 BB18 S 5.5 BT50 - KMB 152 75 BT50-MD63F-75 KMB6336 BB18 S 7.0 Чистовая обработка отверстий малых, средних и крупных диаметров. Диапазон диаметров растачивания: 08,0 - 0101,0 мм Радиальный диапазон регулировки 17 мм. Возможно изготовление базовых оправок с хвостовиками стандарта: HSK, BT, SK, NT50/60, MT6, цилиндрический хвостовик. Подробную информацию о расточных головках смотреть на стр.106 Подробную информацию о базовых оправках смотреть на стр. 97 О Втулки переходные 38 =±1 35 L J Обозначение 0d CSL 4K 4 CSL 5K 5 CSL 6K 6 CSL 7K 7 CSL 8K 8 CSL10K 10 CSL12K 12 Возможно изготовление втулок по специальному заказу (мм) Обозначение 0d 0C L LCSL 5K 5 18 18 LCSL 6K 6 18 18 LCSL 7K 7 18 18 LCSL 8K 8 22 22 LCSL10K 10 25 25 LCSL12K 12 25 30 О Державки расточные серии ВВ (мм) Обозначение Диапазон диаметров растачивания 0D, мм S 0d L1 L2 Применяемые СМП Винт СМП Центральный Эксцентриковый BB 18-7(S) 8 41 43 91 3.5 18 30 30 TBGT0601nnL BFTX0204A 18-9(S) 10 43 45 93 4.5 18 30 40 TPGT080 0L BFTX0204A 18-11(S) 12 45 47 95 5.5 18 30 45 TPGT110 DL BFTX0307A 18-13(S) 14 47 49 97 6.5 18 40 45 TPGT110 DL BFTX0307A 18-15(S) 16 49 51 99 7.5 18 40 50 TPGT110 0L BFTX0307A 18-17(S) 18 51 53 101 8.5 18 40 50 TPGT110 DL BFTX0307A L2 2 0 О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Базовая оправка Расточная головка Винт крепжный Ключ Державка расточная Серия Щ 4 KMB MD63F SMH6336 BTT1620F LW-8 BB18 'х- Расточная головка 1 деление =00,02 мм
