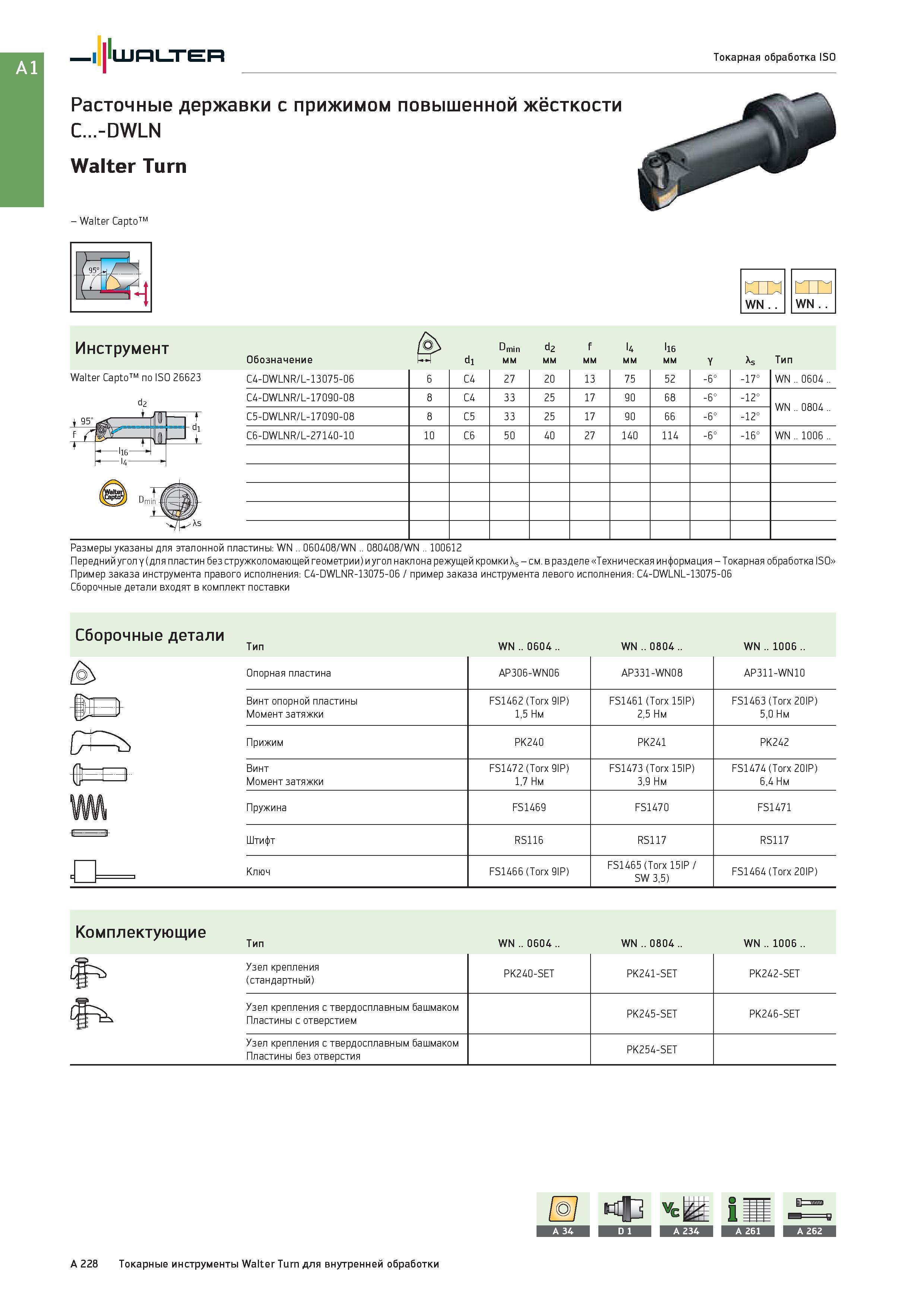

244 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A228

244 Расточные державки Walter с прижимом повышенной жёсткости C -DWLN Walter Turn - Walter Capto по ISO 26623 WN Инструмент / Dmin d2 f l4 ll6 Обозначение м Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A228

Расточные державки Walter с прижимом повышенной жёсткости C -DWLN Walter Turn - Walter Capto по ISO 26623 WN Инструмент / Dmin d2 f l4 ll6 Обозначение м

Расточные державки Walter с прижимом повышенной жёсткости C...-DWLN Walter Turn - Walter Capto по ISO 26623 WN Инструмент / Dmin d2 f l4 ll6 Обозначение м о I мм Y As Тип C4-DWLNR/L-13075-06 6 C4 27 20 13 75 52 -6° -17° WN .. 0604 .. C4-DWLNR/L-17090-08 8 C4 33 25 17 90 68 -6° -12° WN .. 0804 .. C5-DWLNR/L-17090-08 8 C5 33 25 17 90 66 -6° -12° C6-DWLNR/L-27140-10 10 C6 50 40 27 140 114 -6° -16° WN .. 1006 .. Walter Токарная обработка ISO Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C4-DWLNR-13075-06 / пример заказа инструмента левого исполнения: C4-DWLNL-13075-06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Опорная пластина AP306-WN06 AP331-WN08 AP311-WN10 Винт опорной пластины Момент затяжки FS1462 (Torx 9IP) 1,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK240 PK241 PK242 Винт Момент затяжки FS1472 (Torx 9IP) 1,7 Нм FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1469 FS1470 FS1471 Штифт RS116 RS117 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Узел крепления (стандартный) PK240-SET PK241-SET PK242-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET A 228 Токарные инструменты Walter Turn для внутренней обработки
