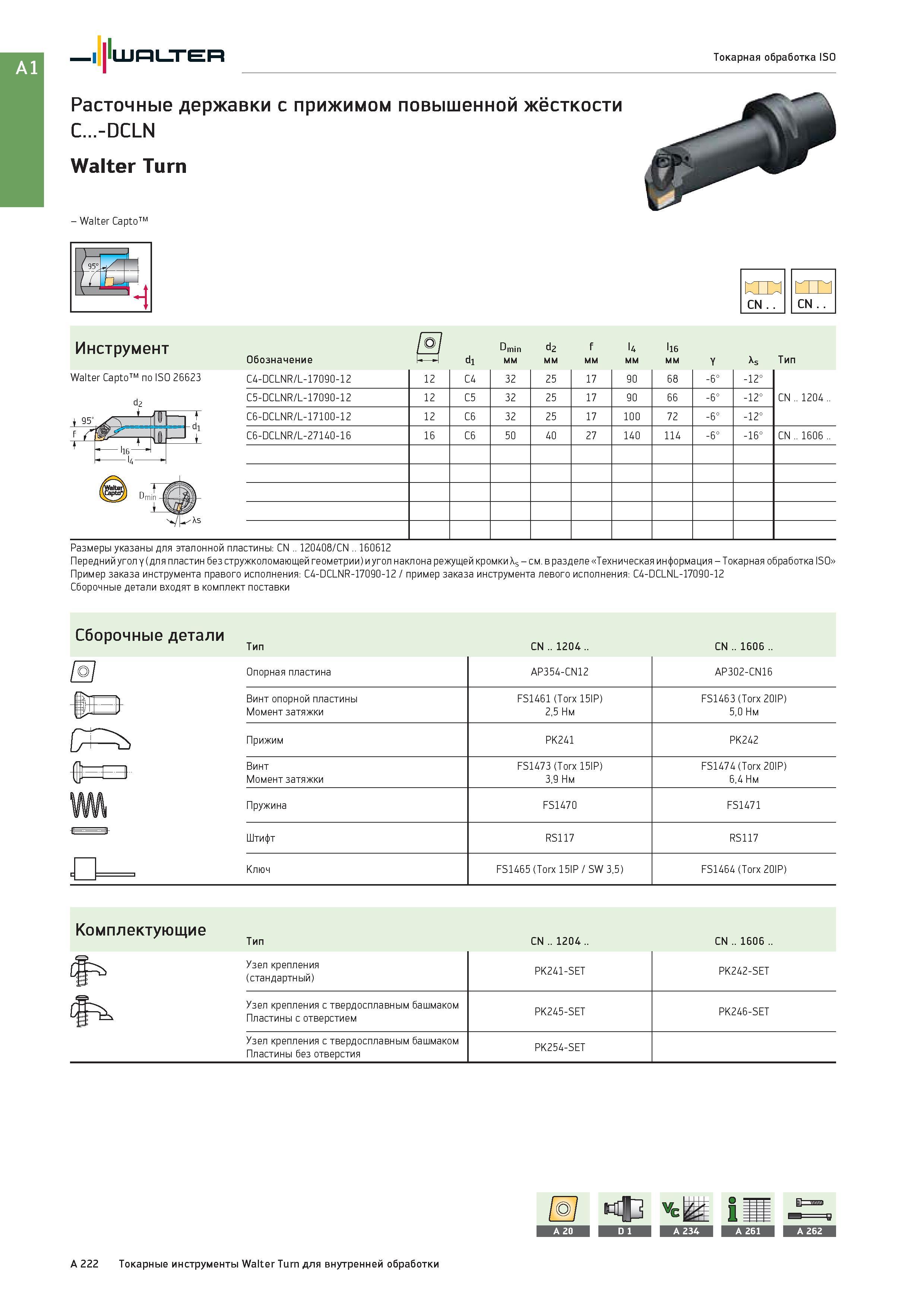

238 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A222

238 Расточные державки Walter с прижимом повышенной жёсткости C -DCLN Walter Turn - Walter Capto по ISO 26623 N Инструмент Dmin d2 f l4 li6 Обозначение м о I Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A222

Расточные державки Walter с прижимом повышенной жёсткости C -DCLN Walter Turn - Walter Capto по ISO 26623 N Инструмент Dmin d2 f l4 li6 Обозначение м о I

Расточные державки Walter с прижимом повышенной жёсткости C...-DCLN Walter Turn - Walter Capto по ISO 26623 N . Инструмент Dmin d2 f l4 li6 Обозначение м о I мм Y As Тип C4-DCLNR/L-17090-12 12 C4 32 25 17 90 68 -6° -12° CN .. 1204 .. C5-DCLNR/L-17090-12 12 C5 32 25 17 90 66 -6° -12° C6-DCLNR/L-17100-12 12 C6 32 25 17 100 72 -6° -12° C6-DCLNR/L-27140-16 16 C6 50 40 27 140 114 -6° -16° CN .. 1606 .. Walter Токарная обработка ISO Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C4-DCLNR-17090-12 / пример заказа инструмента левого исполнения: C4-DCLNL-17090-12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1606 .. Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Узел крепления (стандартный) PK241-SET PK242-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET A 222 Токарные инструменты Walter Turn для внутренней обработки
