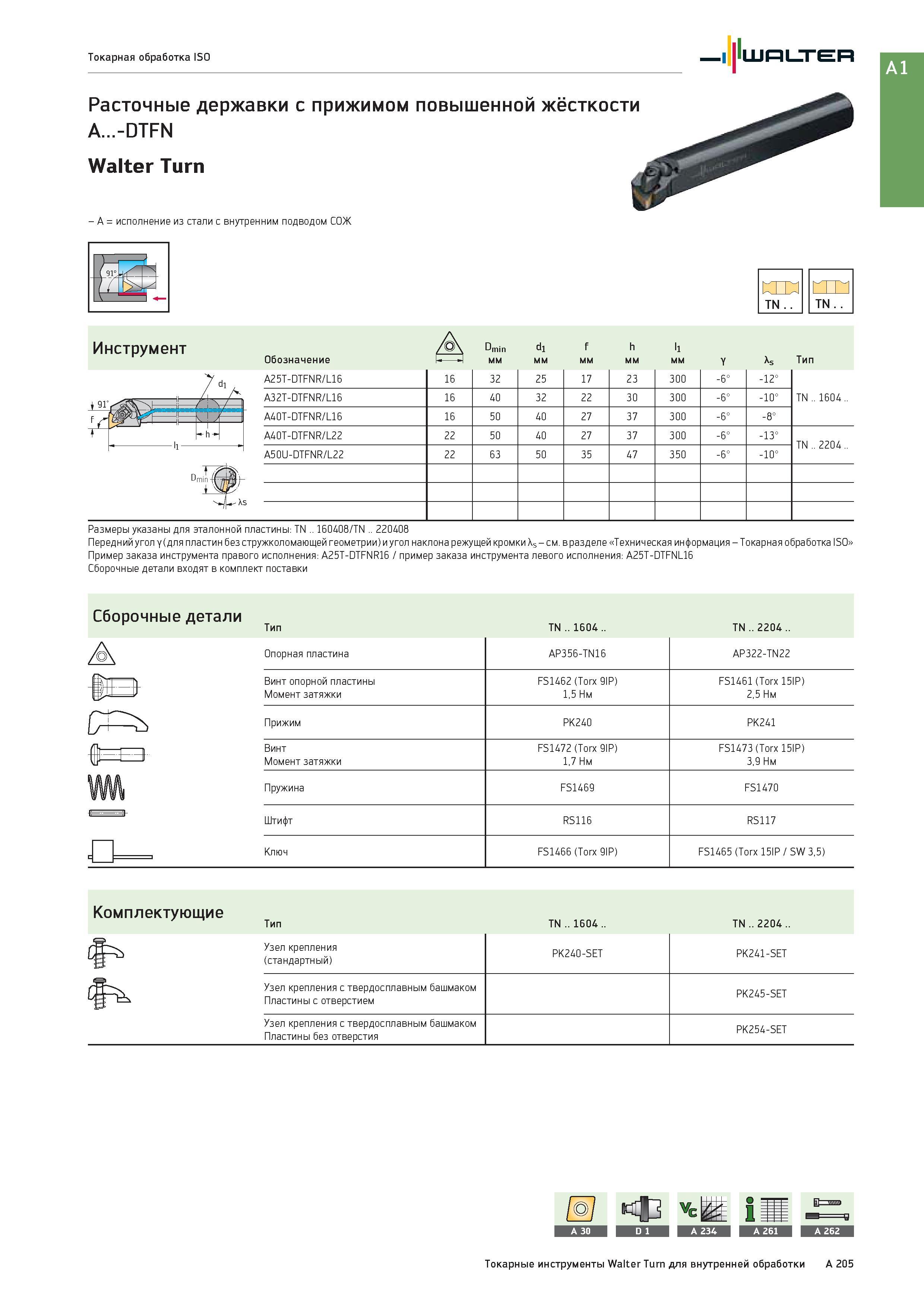

221 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A205

221 Расточные державки Walter с прижимом повышенной жёсткости A -DTFN Walter Turn A - исполнение из стали с внутренним подводом СОЖ TN Инструмент Dmin di f h Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A205

Расточные державки Walter с прижимом повышенной жёсткости A -DTFN Walter Turn A - исполнение из стали с внутренним подводом СОЖ TN Инструмент Dmin di f h

Расточные державки Walter с прижимом повышенной жёсткости A...-DTFN Walter Turn A - исполнение из стали с внутренним подводом СОЖ TN . Инструмент Dmin di f h ll Обозначение 1- -1 мм Y As Тип A25T-DTFNR/L16 16 32 25 17 23 300 -6° -12° TN .. 1604 .. A32T-DTFNR/L16 16 40 32 22 30 300 -6° -10° A40T-DTFNR/L16 16 50 40 27 37 300 -6° -8° A40T-DTFNR/L22 22 50 40 27 37 300 -6° -13° TN .. 2204 .. A50U-DTFNR/L22 22 63 50 35 47 350 -6° -10° Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A25T-DTFNR16 / пример заказа инструмента левого исполнения: A25T-DTFNL16 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 . TN .. 2204 . Комплектующие Тип TN .. 1604 .. TN .. 2204 .. Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Токарные инструменты Walter Turn для внутренней обработки A 205
