219 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A203

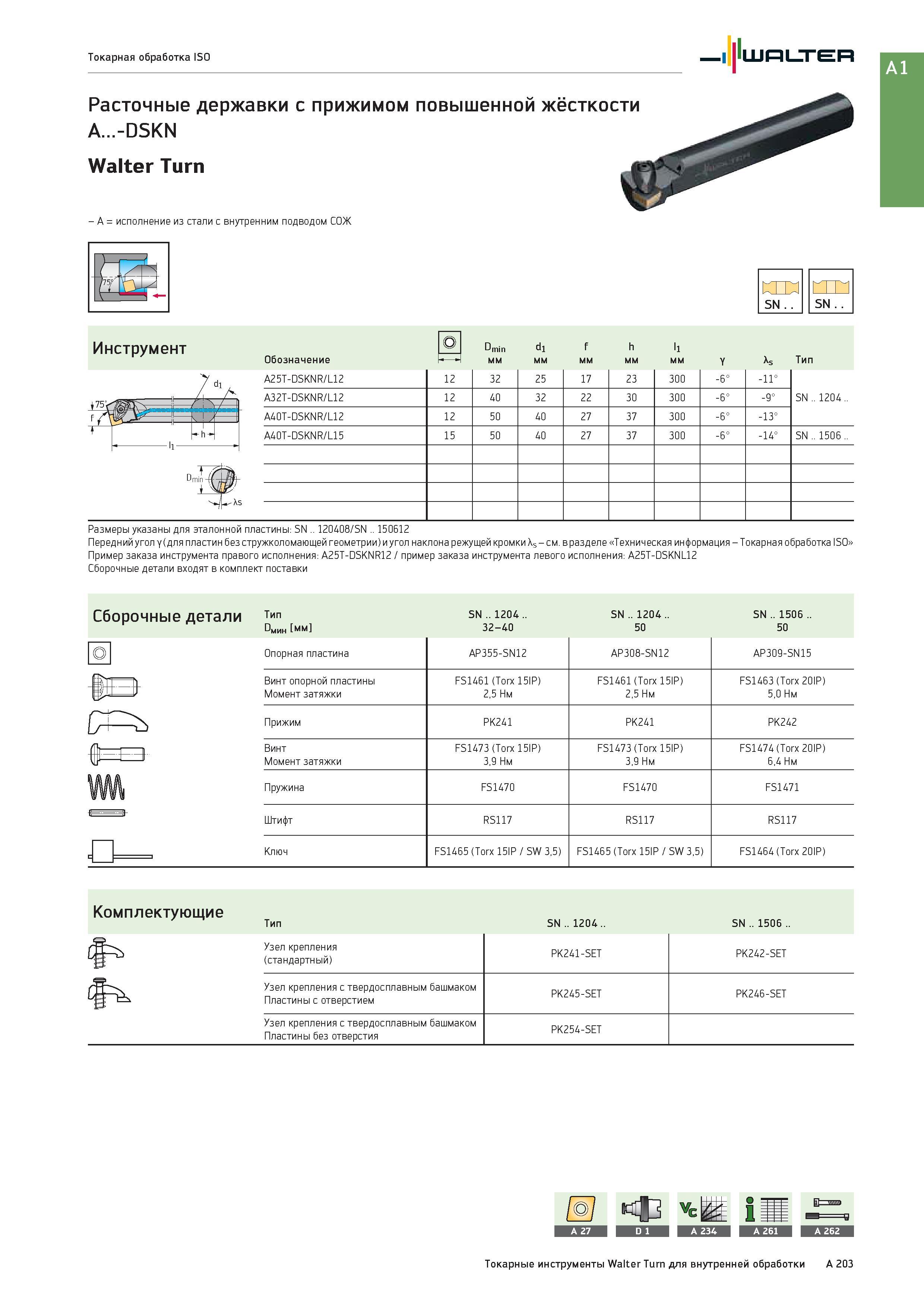

219 Расточные державки Walter с прижимом повышенной жёсткости A -DSKN Walter Turn A - исполнение из стали с внутренним подводом СОЖ SN Инструмент О Dmin di f Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A203

Расточные державки Walter с прижимом повышенной жёсткости A -DSKN Walter Turn A - исполнение из стали с внутренним подводом СОЖ SN Инструмент О Dmin di f

Расточные державки Walter с прижимом повышенной жёсткости A...-DSKN Walter Turn A - исполнение из стали с внутренним подводом СОЖ SN . Инструмент О Dmin di f h li Обозначение мм Y As Тип A25T-DSKNR/L12 12 32 25 17 23 300 -6° -11° SN .. 1204 .. A32T-DSKNR/L12 12 40 32 22 30 300 -6° -9° A40T-DSKNR/L12 12 50 40 27 37 300 -6° -13° A40T-DSKNR/L15 15 50 40 27 37 300 -6° -14° SN .. 1506 .. Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A25T-DSKNR12 / пример заказа инструмента левого исполнения: A25T-DSKNL12 Сборочные детали входят в комплект поставки Сборочные детали Тип Рмин мм SN .. 1204 .. 32-40 SN .. 1204 .. 50 SN .. 1506 .. 50 Опорная пластина AP355-SN12 AP308-SN12 AP309-SN15 Винт опорной пластины Момент затяжки FS1461 (Torx 15IP) 2,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK241 PK241 PK242 Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1470 FS1470 FS1471 Штифт RS117 RS117 RS117 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. Узел крепления (стандартный) PK241-SET PK242-SET 4K Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Токарные инструменты Walter Turn для внутренней обработки A 203
