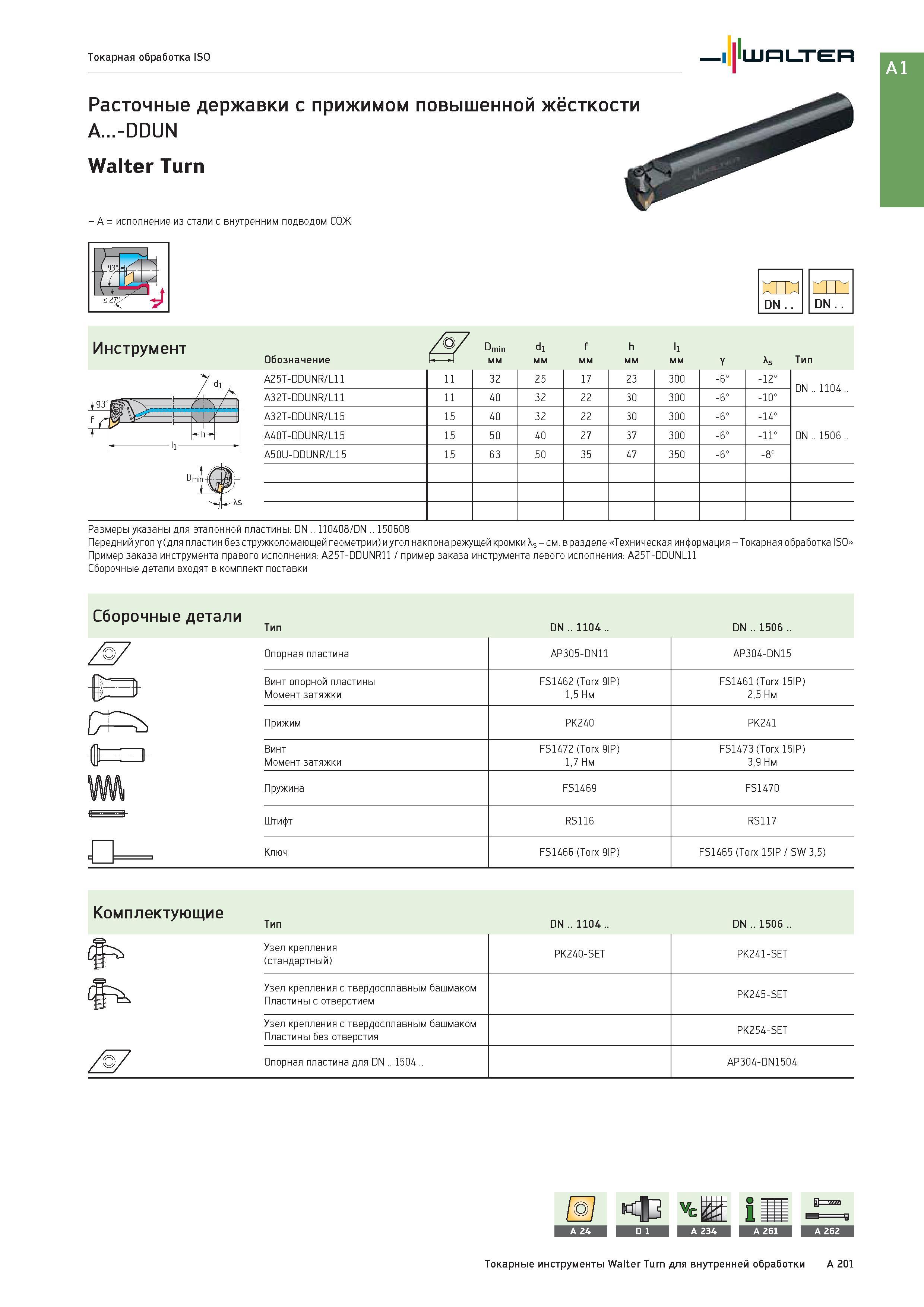

217 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A201

217 Расточные державки Walter с прижимом повышенной жёсткости A -DDUN Walter Turn A - исполнение из стали с внутренним подводом СОЖ DN Инструмент /о7 Dmin d1 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A201

Расточные державки Walter с прижимом повышенной жёсткости A -DDUN Walter Turn A - исполнение из стали с внутренним подводом СОЖ DN Инструмент /о7 Dmin d1

Расточные державки Walter с прижимом повышенной жёсткости A...-DDUN Walter Turn A - исполнение из стали с внутренним подводом СОЖ DN . Инструмент /о7 Dmin d1 f h l1 Обозначение - мм Y As Тип A25T-DDUNR/L11 11 32 25 17 23 300 -6° -12° DN .. 1104 .. A32T-DDUNR/L11 11 40 32 22 30 300 -6° -10° A32T-DDUNR/L15 15 40 32 22 30 300 -6° -14° DN .. 1506 .. A40T-DDUNR/L15 15 50 40 27 37 300 -6° -11° A50U-DDUNR/L15 15 63 50 35 47 350 -6° -8° Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A25T-DDUNR11 / пример заказа инструмента левого исполнения: A25T-DDUNL11 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 . DN .. 1506 . Комплектующие Тип DN .. 1104 .. DN .. 1506 .. “th Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Опорная пластина для DN .. 1504 .. AP304-DN1504 Токарные инструменты Walter Turn для внутренней обработки A 201
