Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

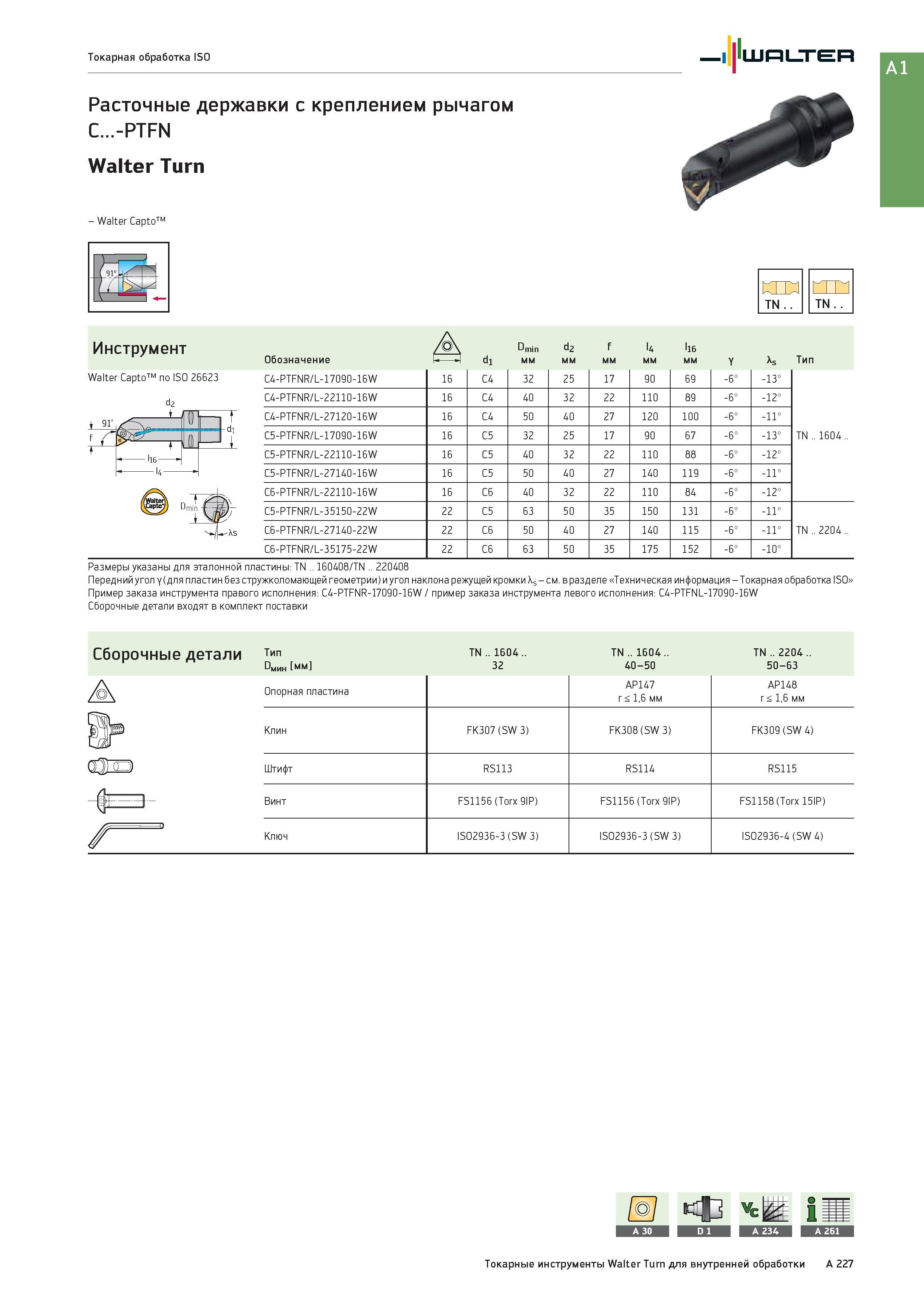

243 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A227

243 Расточные державки Walter с креплением рычагом C -PTFN Walter Turn Инструмент Walter Capto по ISO 26623 _91 4 СТО TN TN А Dmin d2 f l4 li6 Обозначение di Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A227

Расточные державки Walter с креплением рычагом C -PTFN Walter Turn Инструмент Walter Capto по ISO 26623 _91 4 СТО TN TN А Dmin d2 f l4 li6 Обозначение di

Расточные державки Walter с креплением рычагом C...-PTFN Walter Turn Инструмент Walter Capto по ISO 26623 _91 4 СТО TN . . TN . А Dmin d2 f l4 li6 Обозначение di мм Y As Тип C4-PTFNR/L-17090-16W 16 C4 32 25 17 90 69 -6° -13° C4-PTFNR/L-22110-16W 16 C4 40 32 22 110 89 -6° -12° C4-PTFNR/L-27120-16W 16 C4 50 40 27 120 100 -6° -11° C5-PTFNR/L-17090-16W 16 C5 32 25 17 90 67 -6° -13° TN .. 1604 .. C5-PTFNR/L-22110-16W 16 C5 40 32 22 110 88 -6° -12° C5-PTFNR/L-27140-16W 16 C5 50 40 27 140 119 -6° -11° C6-PTFNR/L-22110-16W 16 C6 40 32 22 110 84 -6° -12° C5-PTFNR/L-35150-22W 22 C5 63 50 35 150 131 -6° -11° C6-PTFNR/L-27140-22W 22 C6 50 40 27 140 115 -6° -11° TN .. 2204 .. C6-PTFNR/L-35175-22W 22 C6 63 50 35 175 152 -6° -10° Токарная обработка ISO Walter Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки Xs - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C4-PTFNR-17090-16W / пример заказа инструмента левого исполнения: C4-PTFNL-17090-16W Сборочные детали входят в комплект поставки и Xs Сборочные детали D и X м TN .. 1604 .. 32 TN .. 1604 .. 40-50 TN .. 2204 .. 50-63 A Опорная пластина AP147 r < 1,6 мм AP148 r < 1,6 мм Клин FK307 (SW 3) FK308 (SW 3) FK309 (SW 4) jo Штифт RS113 RS114 RS115 Л 4- 1- Винт FS1156 (Torx 9IP) FS1156 (Torx 9IP) FS1158 (Torx 15IP) Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Токарные инструменты Walter Turn для внутренней обработки A 227
