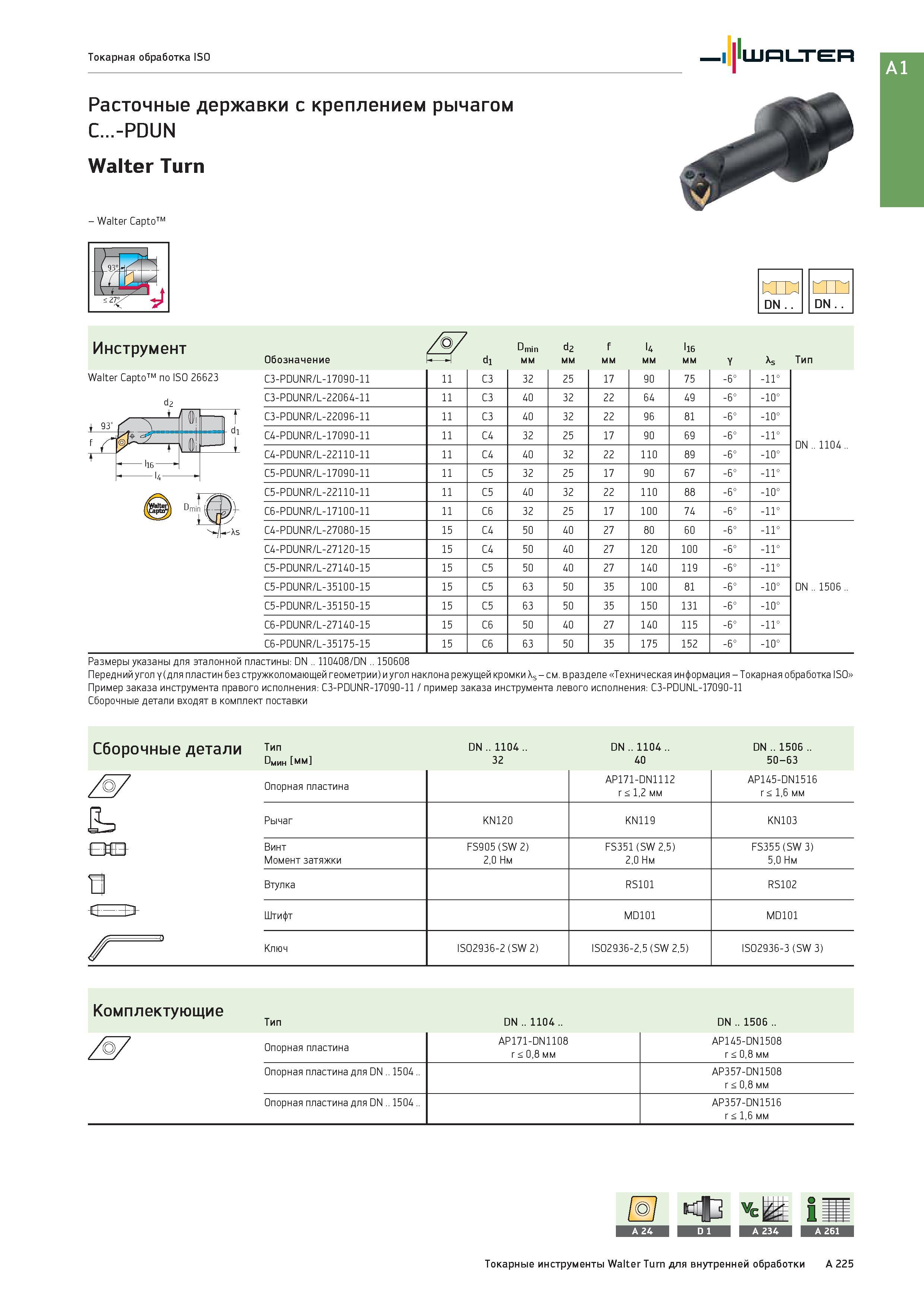

241 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A225

241 Расточные державки Walter с креплением рычагом C -PDUN Walter Turn - Walter Capto по ISO 26623 f DN Инструмент /57 Dmin d2 f l4 ll6 Обозначение м о мм Y Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A225

Расточные державки Walter с креплением рычагом C -PDUN Walter Turn - Walter Capto по ISO 26623 f DN Инструмент /57 Dmin d2 f l4 ll6 Обозначение м о мм Y

Расточные державки Walter с креплением рычагом C...-PDUN Walter Turn - Walter Capto по ISO 26623 f DN . Инструмент /57 Dmin d2 f l4 ll6 Обозначение м о мм Y As Тип C3-PDUNR/L-17090-11 11 C3 32 25 17 90 75 -6° -11° DN .. 1104 .. C3-PDUNR/L-22064-11 11 C3 40 32 22 64 49 -6° -10° C3-PDUNR/L-22096-11 11 C3 40 32 22 96 81 -6° -10° C4-PDUNR/L-17090-11 11 C4 32 25 17 90 69 -6° -11° C4-PDUNR/L-22110-11 11 C4 40 32 22 110 89 -6° -10° C5-PDUNR/L-17090-11 11 C5 32 25 17 90 67 -6° -11° C5-PDUNR/L-22110-11 11 C5 40 32 22 110 88 -6° -10° C6-PDUNR/L-17100-11 11 C6 32 25 17 100 74 -6° -11° C4-PDUNR/L-27080-15 15 C4 50 40 27 80 60 -6° -11° DN .. 1506 .. C4-PDUNR/L-27120-15 15 C4 50 40 27 120 100 -6° -11° C5-PDUNR/L-27140-15 15 C5 50 40 27 140 119 -6° -11° C5-PDUNR/L-35100-15 15 C5 63 50 35 100 81 -6° -10° C5-PDUNR/L-35150-15 15 C5 63 50 35 150 131 -6° -10° C6-PDUNR/L-27140-15 15 C6 50 40 27 140 115 -6° -11° C6-PDUNR/L-35175-15 15 C6 63 50 35 175 152 -6° -10° Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-PDUNR-17090-11 / пример заказа инструмента левого исполнения: C3-PDUNL-17090-11 Сборочные детали входят в комплект поставки Сборочные детали Тип С мин мм DN .. 1104 .. 32 DN .. 1104 .. 40 DN .. 1506 .. 50-63 /57 Опорная пластина AP171-DN1112 r < 1,2 мм AP145-DN1516 r < 1,6 мм s= Рычаг KN120 KN119 KN103 EMB- Винт FS905 (SW 2) FS351 (SW 2,5) FS355 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 5,0 Нм n Втулка RS101 RS102 + Штифт MD101 MD101 ‘ Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP171-DN1108 r < 0,8 мм AP145-DN1508 r < 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1508 r < 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1516 r < 1,6 мм Токарные инструменты Walter Turn для внутренней обработки A 225
