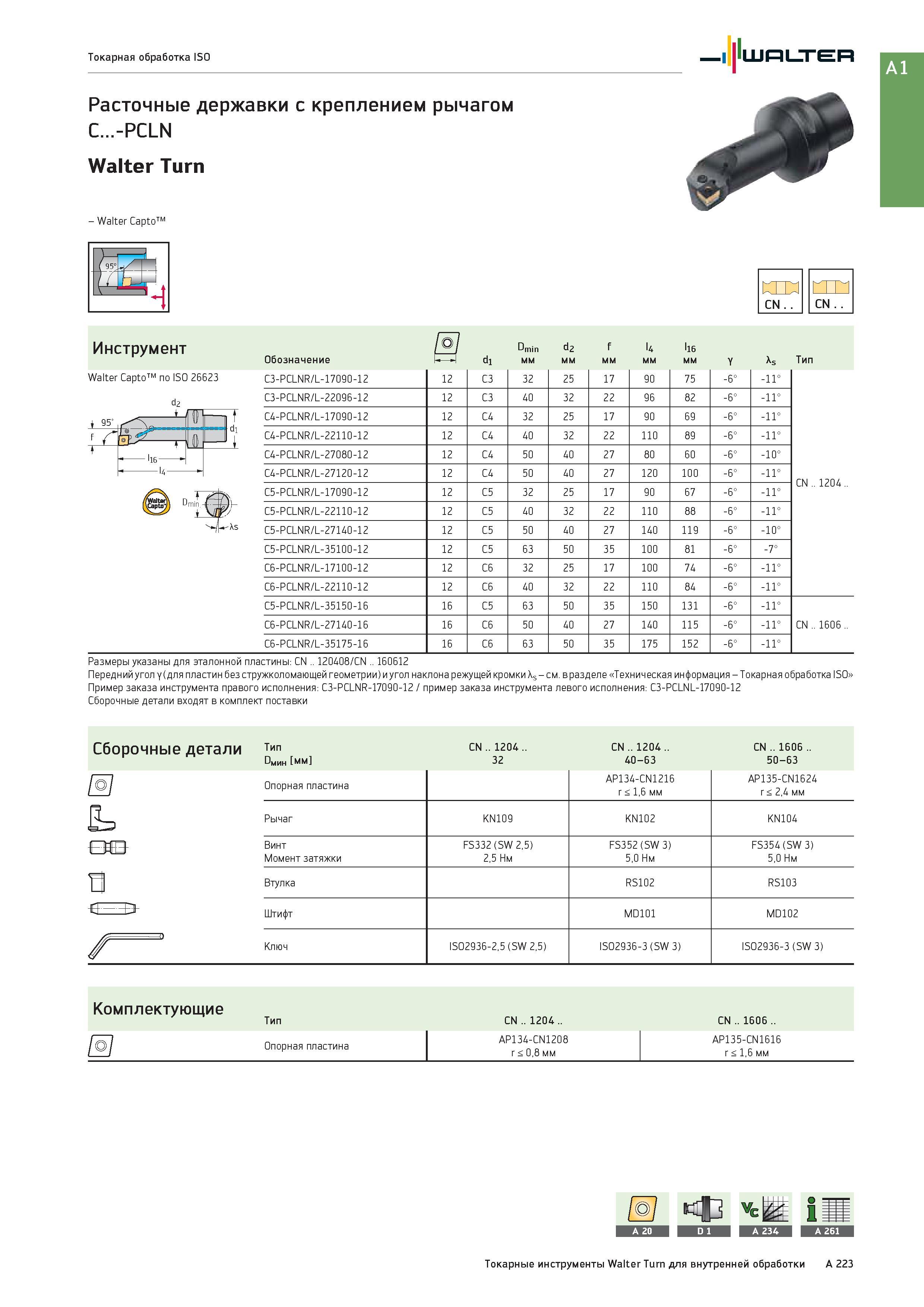

239 Расточные державки Walter с креплением рычагом C -PCLN Walter Turn Инструмент Walter Capto по 26623 95- II ld f I) Jd1 1 Il6 - 14 -\s :Ш1 CN CN Обозначен Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A223

Расточные державки Walter с креплением рычагом C -PCLN Walter Turn Инструмент Walter Capto по 26623 95- II ld f I) Jd1 1 Il6 - 14 -\s :Ш1 CN CN Обозначен

Расточные державки Walter с креплением рычагом C...-PCLN Walter Turn Инструмент Walter Capto по 26623 95- II ld f I) Jd1 1 Il6 - 14 -\s :Ш1 CN . . CN Обозначение di Dmin мм d2 мм f мм l4 мм to 2 Y As Тип C3-PCLNR/L-17090-12 12 C3 32 25 17 90 75 -6° -11° C3-PCLNR/L-22096-12 12 C3 40 32 22 96 82 -6° -11° C4-PCLNR/L-17090-12 12 C4 32 25 17 90 69 -6° -11° C4-PCLNR/L-22110-12 12 C4 40 32 22 110 89 -6° -11° C4-PCLNR/L-27080-12 12 C4 50 40 27 80 60 -6° -10° C4-PCLNR/L-27120-12 12 C4 50 40 27 120 100 -6° -11° CN .. 1204 .. C5-PCLNR/L-17090-12 12 C5 32 25 17 90 67 -6° -11° C5-PCLNR/L-22110-12 12 C5 40 32 22 110 88 -6° -11° C5-PCLNR/L-27140-12 12 C5 50 40 27 140 119 -6° -10° C5-PCLNR/L-35100-12 12 C5 63 50 35 100 81 -6° -7° C6-PCLNR/L-17100-12 12 C6 32 25 17 100 74 -6° -11° C6-PCLNR/L-22110-12 12 C6 40 32 22 110 84 -6° -11° C5-PCLNR/L-35150-16 16 C5 63 50 35 150 131 -6° -11° C6-PCLNR/L-27140-16 16 C6 50 40 27 140 115 -6° -11° CN .. 1606 .. C6-PCLNR/L-35175-16 16 C6 63 50 35 175 152 -6° -11° Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-PCLNR-17090-12 / пример заказа инструмента левого исполнения: C3-PCLNL-17090-12 Сборочные детали входят в комплект поставки D Сборочные детали Тип С мин мм CN .. 1204 .. 32 CN .. 1204 .. 40-63 CN .. 1606 .. 50-63 Опорная пластина AP134-CN1216 r < 1,6 мм AP135-CN1624 r < 2,4 мм S= Рычаг KN109 KN102 KN104 Винт Момент затяжки FS332 (SW 2,5) 2,5 Нм FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм В Втулка RS102 RS103 а Штифт MD101 MD102 Ключ ISO2936-2,5 (SW 2,5) ISC2936-3 (SW 3) ISC2936-3 (SW 3) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Опорная пластина AP134-CN1208 r < 0,8 мм AP135-CN1616 r < 1,6 мм Токарные инструменты Walter Turn для внутренней обработки A 223
