Расточной сборный инструмент Korloy со сменными режущими твердосплавными пластинами Расточные системы серии TBC для чернового растачивания Универсальность

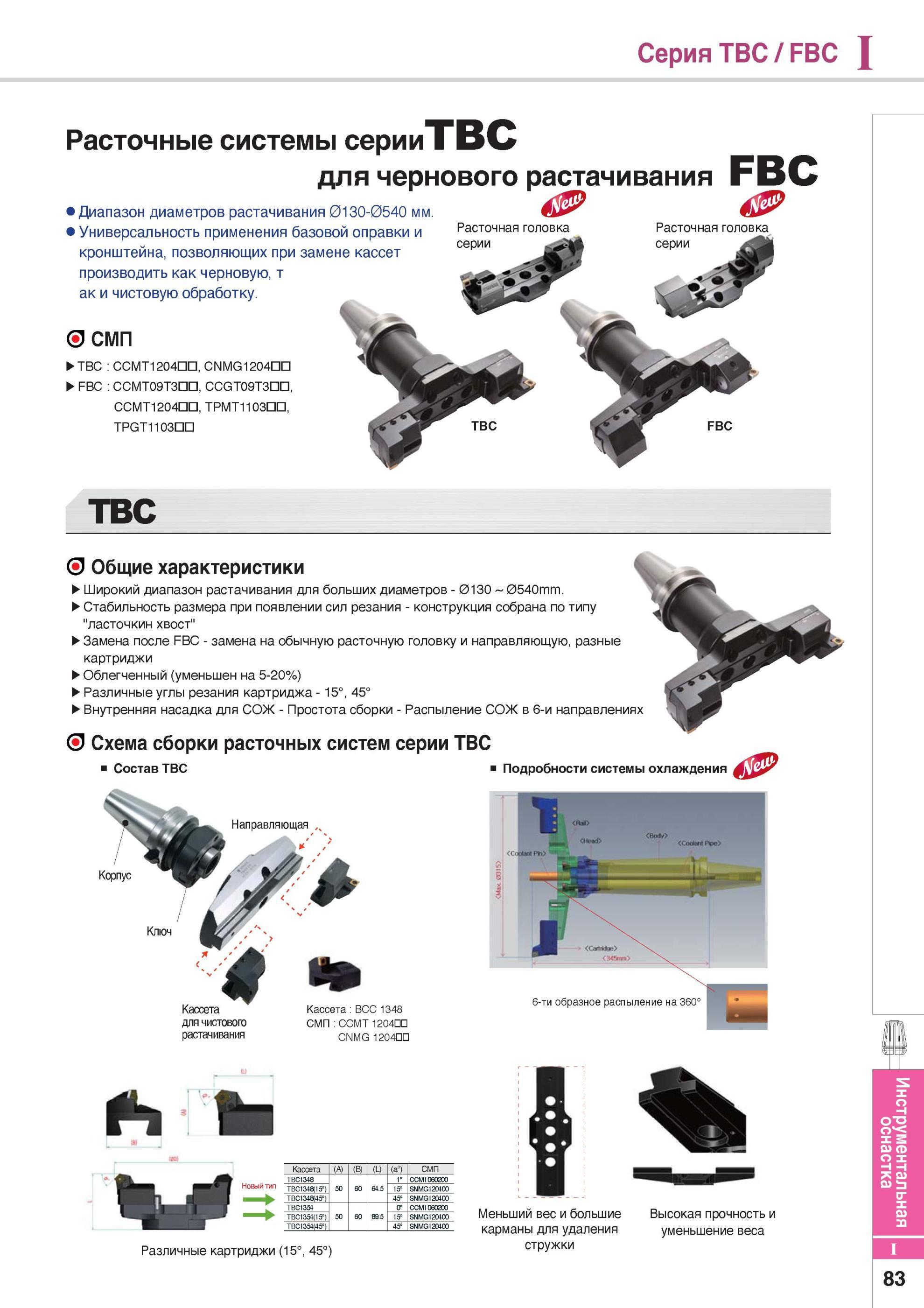

893 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I83

893 Расточной сборный инструмент Korloy со сменными режущими твердосплавными пластинами Расточные системы серии TBC для чернового растачивания Универсальность Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I83

Расточной сборный инструмент Korloy со сменными режущими твердосплавными пластинами Расточные системы серии TBC для чернового растачивания Универсальность

Расточной сборный инструмент Korloy со сменными режущими твердосплавными пластинами Расточные системы серии TBC для чернового растачивания Универсальность применения базовой оправки и кронштейна, позволяющих при замене кассет производить как черновую, так и чистовую обработку. О СМП TBC CCMT1204DD, CNMG1204DD FBC CCMT09T3DD, CCGT09T3DD, CCMT1204DD, TPMT1103DD, TPGT1103DD Расточная головка серии Расточная головка TBC О Общие характеристики Широкий диапазон растачивания для больших диаметров - 0130 0540mm. Стабильность размера при появлении сил резания - конструкция собрана по типу "ласточкин хвост" Замена после FBC - замена на обычную расточную головку и направляющую, разные картриджи Облегченный (уменьшен на 5-20%) Различные углы резания картриджа -15°, 45° Внутренняя насадка для СОЖ - Простота сборки - Распыление СОЖ в 6-и направлениях О Схема сборки расточных систем серии TBC Состав TBC Направляющая Корпус Кассета для чистового растачивания Кассета BCC 1348 СМП CCMT 1204СЕ CNMG 1204СЕ Подробности системы охлаждения 6-ти образное распыление на 360° Кассета (A) (B) (L) (a°) СМП Новый тип TBC1348 1° CCMT060200 TBC1348(15°) 50 60 64.5 15° SNMG12C400 TBC1348(45°) 45° SNMG12C400 TBC1354 0° CCMT060200 TBC1354(15°) 50 60 89.5 15° SNMG120100 TBC1354(45°) 45° SNMG120100 Различные картриджи (15°, 45°) Меньший вес и большие карманы для удаления стружки Высокая прочность и уменьшение веса Инструментальная оснастка 83 Серия TBC FBC Режущий инструмент Korloy для растачивания отверстий FBC Диапазон диаметров растачивания 0130-0540 мм
