Расточной инструмент Korloy DBC BT-DBC

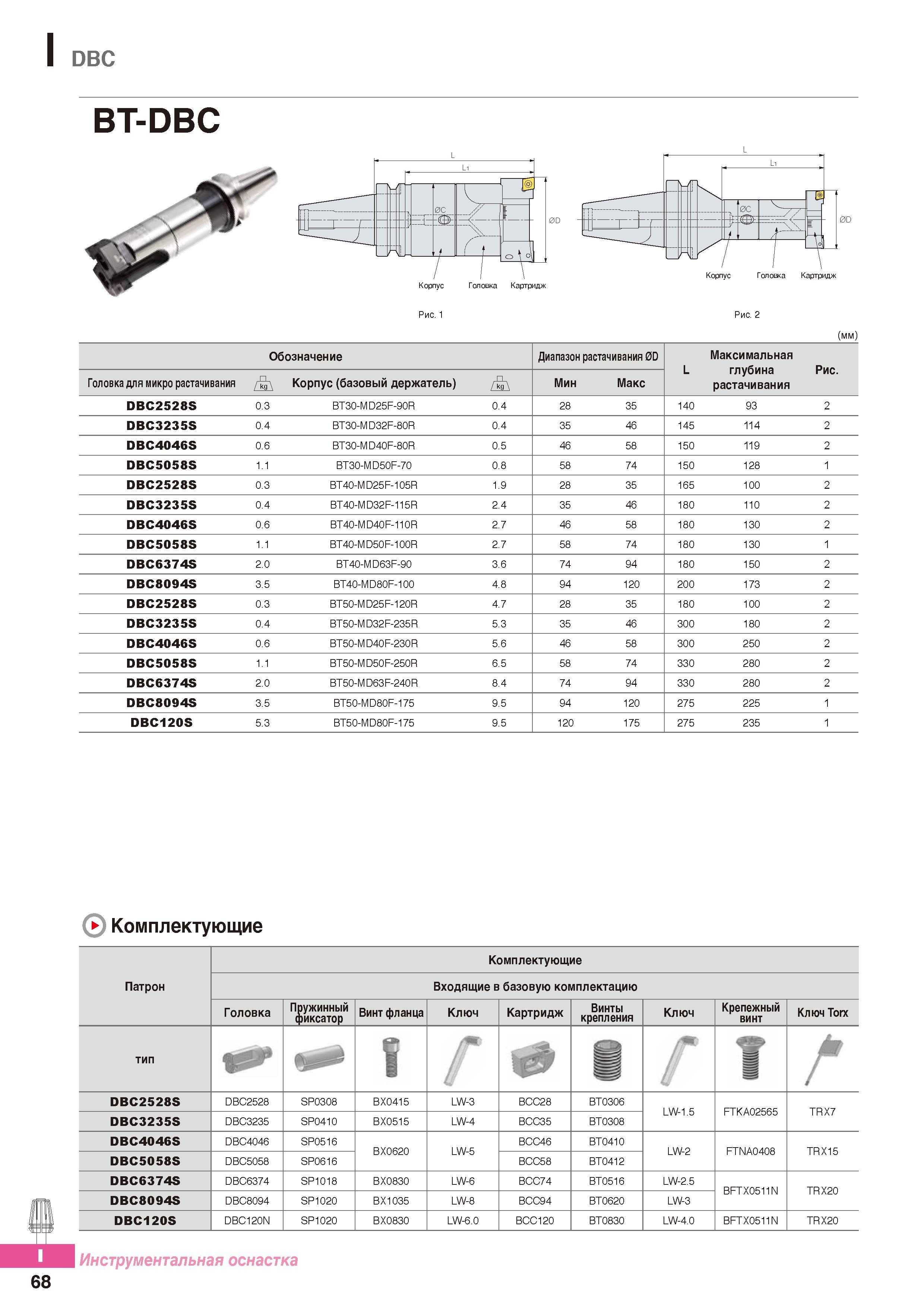

985 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I68

985 Расточной инструмент Korloy DBC BT-DBC Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. I68

Расточной инструмент Korloy DBC BT-DBC

Расточной инструмент Korloy DBC BT-DBC _ Рис. 1 Рис. 2 (мм) Обозначение Диапазон растачивания 0D L Максимальная глубина растачивания Рис. Головкадля микро растачивания Корпус (базовый держатель) Мин Макс DBC2528S 0.3 BT30-MD25F-90R 0.4 28 35 140 93 2 DBC3235S 0.4 BT30-MD32F-80R 0.4 35 46 145 114 2 DBC4046S 0.6 BT30-MD40F-80R 0.5 46 58 150 119 2 DBC5058S 1.1 BT30-MD50F-70 0.8 58 74 150 128 1 DBC2528S 0.3 BT40-MD25F-105R 1.9 28 35 165 100 2 DBC3235S 0.4 BT40-MD32F-115R 2.4 35 46 180 110 2 DBC4046S 0.6 BT40-MD40F-110R 2.7 46 58 180 130 2 DBC5058S 1.1 BT40-MD50F-100R 2.7 58 74 180 130 1 DBC6374S 2.0 BT40-MD63F-90 3.6 74 94 180 150 2 DBC8094S 3.5 BT40-MD80F-100 4.8 94 120 200 173 2 DBC2528S 0.3 BT50-MD25F-120R 4.7 28 35 180 100 2 DBC3235S 0.4 BT50-MD32F-235R 5.3 35 46 300 180 2 DBC4046S 0.6 BT50-MD40F-230R 5.6 46 58 300 250 2 DBC5058S 1.1 BT50-MD50F-250R 6.5 58 74 330 280 2 DBC6374S 2.0 BT50-MD63F-240R 8.4 74 94 330 280 2 DBC8094S 3.5 BT50-MD80F-175 9.5 94 120 275 225 1 DBC120S 5.3 BT50-MD80F-175 9.5 120 175 275 235 1 Комплектующие Патрон Комплектующие Входящие в базовую комплектацию Головка Пружинный пиксатор Винт фланца Ключ Картридж Винты крепления Ключ Крепежный винт Ключ Тогх ТИП & 1 /Ж жв /ИШ Р DBC2528S DBC2528 SP0308 ВХ0415 LW-3 ВСС28 BT0306 LW-1.5 FTKA02565 TRX7 DBC3235S DBC3235 SP0410 ВХ0515 LW-4 ВСС35 BT0308 DBC4046S DBC4046 SP0516 ВХ0620 LW-5 ВСС46 BT0410 LW-2 FTNA0408 TRX15 DBC5058S DBC5058 SP0616 ВСС58 BT0412 DBC6374S DBC6374 SP1018 ВХ0830 LW-6 ВСС74 BT0516 LW-2.5 BFTX0511N TRX20 DBC8094S DBC8094 SP1020 ВХ1035 LW-8 ВСС94 BT0620 LW-3 DBC120S DBC120N SP1020 ВХ0830 LW-6.0 ВСС120 BT0830 LW-4.0 BFTX0511N TRX20 68 I Инструментальная оснастка
