Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

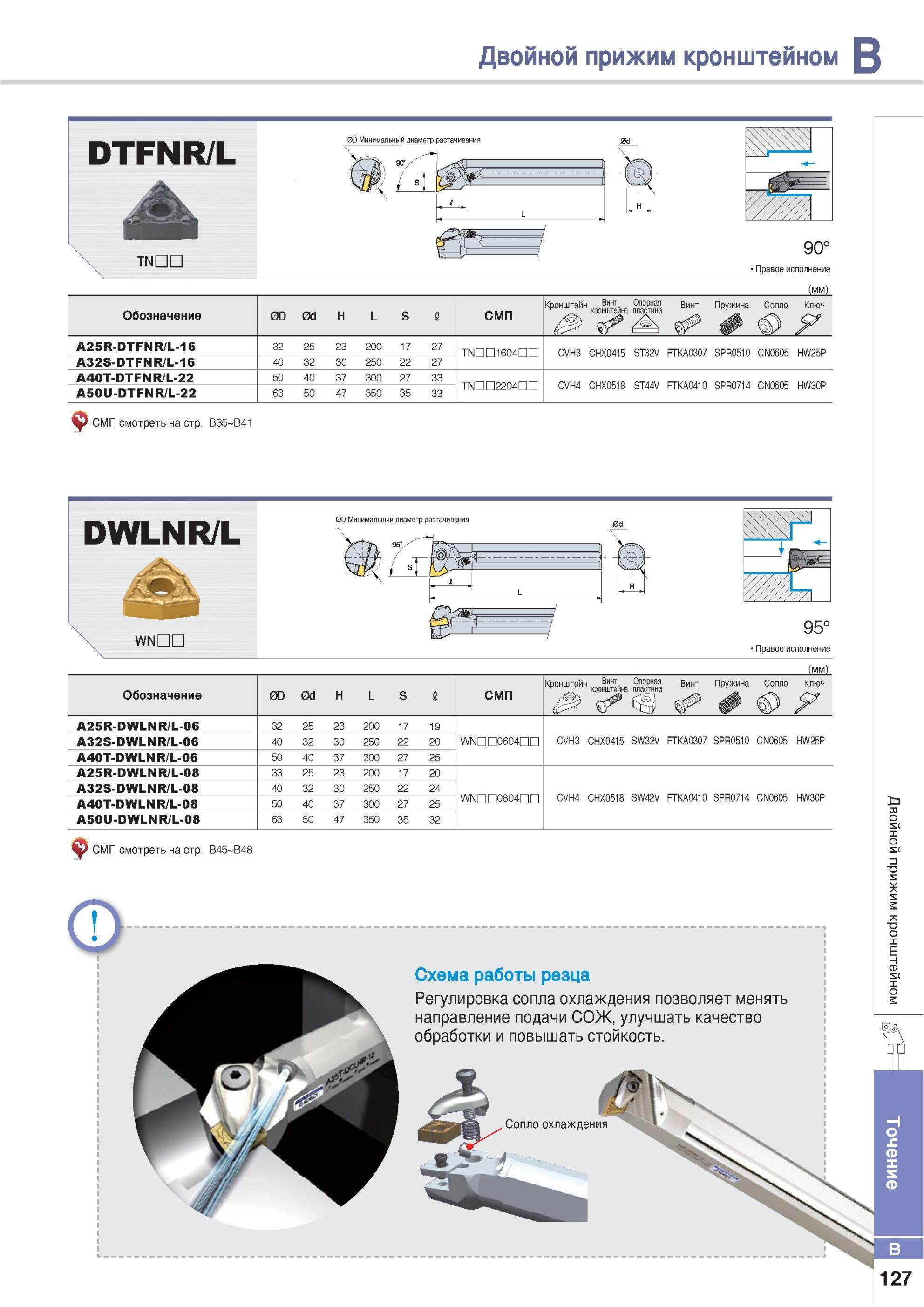

173 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.B127

173 Расточная токарная оправка Korloy со сменными режущими многогранными пластинами Двойной прижим кронштейном DTFNR/L Минимальный диаметр растачивания 90° Пра Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. B127

Расточная токарная оправка Korloy со сменными режущими многогранными пластинами Двойной прижим кронштейном DTFNR/L Минимальный диаметр растачивания 90° Пра

Расточная токарная оправка Korloy со сменными режущими многогранными пластинами Двойной прижим кронштейном DTFNR/L Минимальный диаметр растачивания 90° Правое исполнение Обозначение 0 H L S СМП Кронштейн Винт Опорная винт Пружина Сопло Ключ кронштейна пластина 0 у A25R-DTFNR/L-16 32 25 23 200 17 27 TNQQ1604Qn CVH3 CHX0415 ST32V FTKA0307 SPR0510 CN0605 HW25P A32S-DTFNR/L-16 40 32 30 250 22 27 A40T-DTFNR/L-22 50 40 37 300 27 33 TNaD2204ED CVH4 CHX0518 ST44V FTKA0410 SPR0714 CN0605 HW30P A50U-DTFNR/L-22 63 50 47 350 35 33 V СМП смотреть на стр. B35-B41 DWLNR/L 0D Минимальный диаметр растачивания WNQD 95° Правое исполнение Обозначение 0D 0d H L S СМП Кронштейн инт-м кронштейна Опорная пластина Винт Пружина Сопло Ключ A25R-DWLNR/L-06 32 25 23 200 17 19 A32S-DWLNR/L-06 40 32 30 250 22 20 WNQE]0604nn CVH3 CHX0415 SW32V FTKA0307 SPR0510 CN0605 HW25P A40T-DWLNR/L-06 50 40 37 300 27 25 A25R-DWLNR/L-08 33 25 23 200 17 20 A32S-DWLNR/L-08 40 32 30 250 22 24 WNQE]0804nn CVH4 CHX0518 SW42V FTKA0410 SPR0714 CN0605 HW30P A40T-DWLNR/L-08 50 40 37 300 27 25 A50U-DWLNR/L-08 63 50 47 350 35 32 JyJ СМП смотреть на стр. B45 B48 0 1 Схема работы резца Регулировка сопла охлаждения позволяет менять направление подачи СОЖ улучшать качество обработки и повышать стойкость.
