Расточная державка Pramet STFCR/L-E с цельнотвёрдосплавным хвостовиком с внутренним подводом СОЖ и стальной головкой

118 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.116

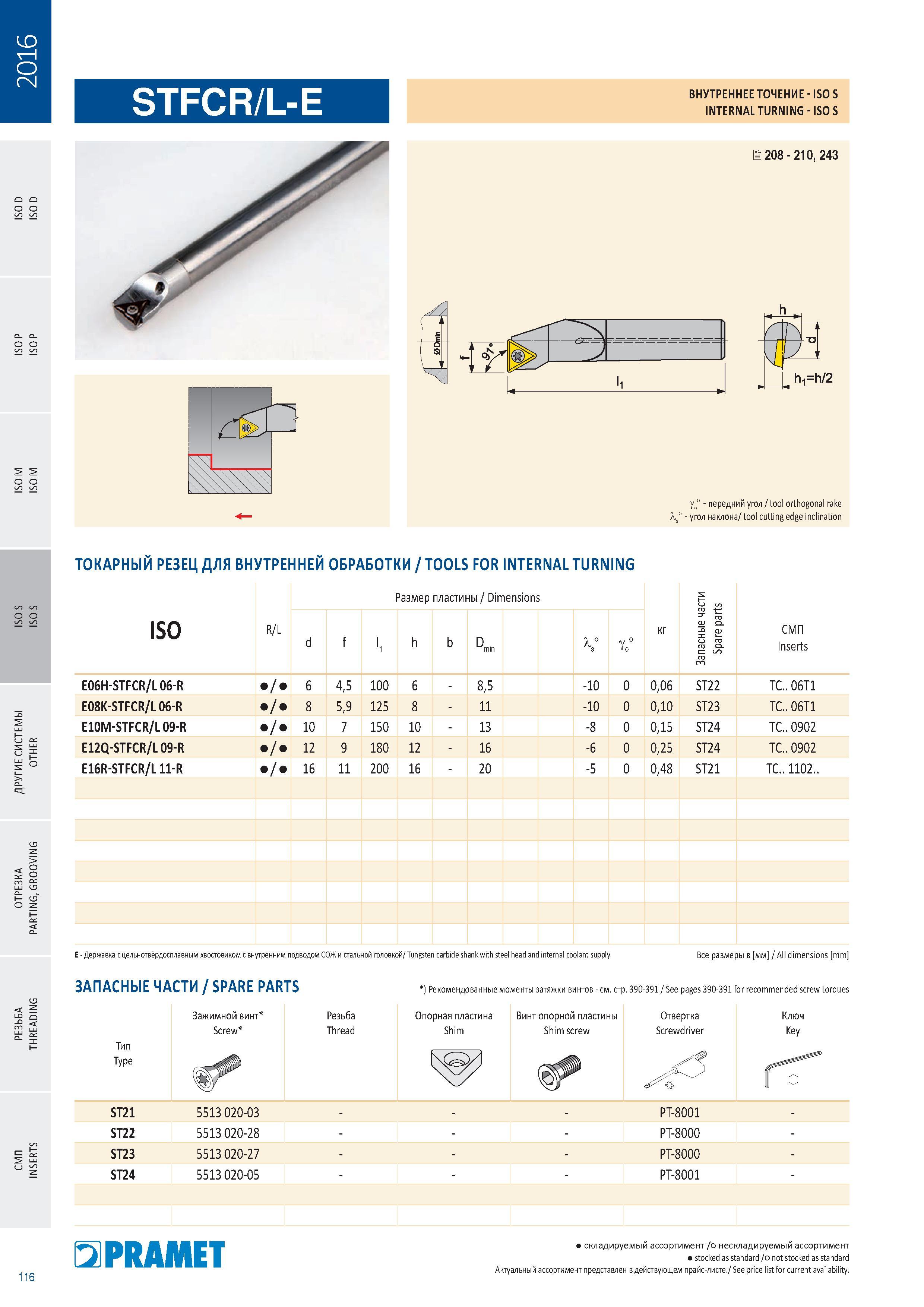

118 Расточная державка Pramet STFCR/L-E с цельнотвёрдосплавным хвостовиком с внутренним подводом СОЖ и стальной головкой Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 116

Расточная державка Pramet STFCR/L-E с цельнотвёрдосплавным хвостовиком с внутренним подводом СОЖ и стальной головкой

Расточная державка Pramet STFCR/L-E с цельнотвёрдосплавным хвостовиком с внутренним подводом СОЖ и стальной головкой _ / Tungsten carbide shank with steel head and internal coolant supply ЗАПАСНЫЕ ЧАСТИ SPARE PARTS Все размеры в мм All dimensions mm ) Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Тип Type Зажимной винт Screw Резьба Thread Опорная пластина Винт опорной пластины Shim Shim screw Отвертка Screwdriver Ключ Key ST21 5513 020-03 PT-8001 ST22 5513 020-28 PT-8000 ST23 5513 020-27 PT-8000 ST24 5513 020-05 PT-8001 116 PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability. ВНУТРЕННЕЕ ТОЧЕНИЕ ISO S INTERNAL TURNING ISO S ТОКАРНЫЙ РЕЗЕЦ ДЛЯ ВНУТРЕННЕЙ ОБРАБОТКИ TOOLS FOR INTERNAL TURNING Размер пластины Dimensions ISO R/L d f l, h b Dmin V Yo° кг Запасные части Spare part СМП Inserts E06H-STFCR/L 06-R / 6 4,5 100 6 8,5 -10 0 0,06 ST22 TC 06T1 E08K-STFCR/L 06-R / 8 5,9 125 8 11 -10 0 0,10 ST23 TC 06T1 E10M-STFCR/L 09-R / 10 7 150 10 13 -8 0 0,15 ST24 TC 0902 E12Q-STFCR/L 09-R / 12 9 180 12 16 -6 0 0,25 ST24 TC 0902 E16R-STFCR/L11-R / 16 11 2 16 20 -5 0 0,48 ST21 2. 0 1 C. T Е
