Растачивание отверстий в металле расточными токарными резцами Рекомендации по применению Угол сменной режущей пластины Меньшие углы при вершине обеспе

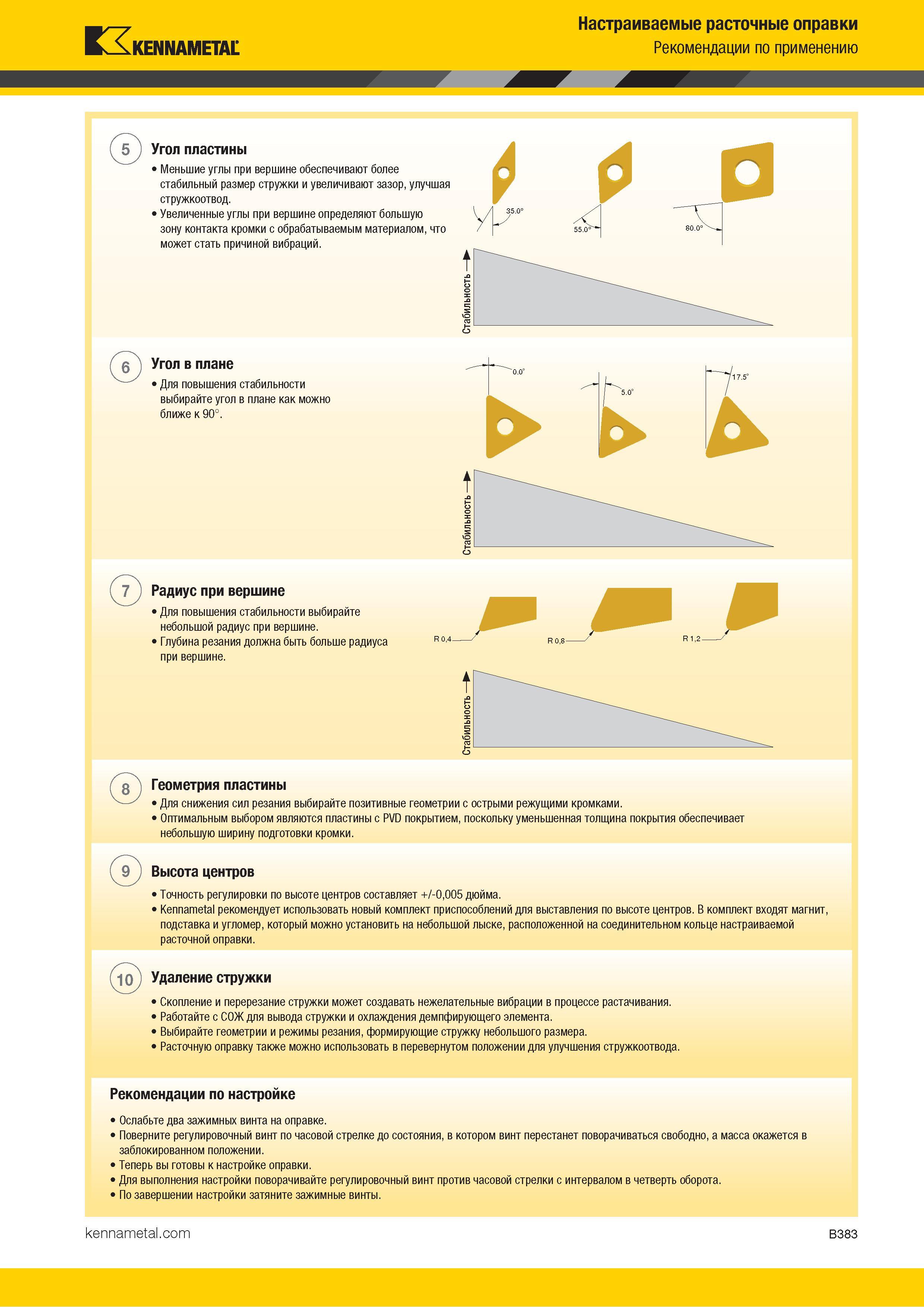

405 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.B383

405 Растачивание отверстий в металле расточными токарными резцами Рекомендации по применению Угол сменной режущей пластины Меньшие углы при вершине обеспе Каталог KENNAMETAL 2018 Инструмент токарный Резцы и державки с режущими сменными пластинами для наружного точения и внутреннего растачивания на станках Стр. B383

Растачивание отверстий в металле расточными токарными резцами Рекомендации по применению Угол сменной режущей пластины Меньшие углы при вершине обеспе

Растачивание отверстий в металле расточными токарными резцами Рекомендации по применению Угол сменной режущей пластины Меньшие углы при вершине обеспечивают более стабильный размер стружки и увеличивают зазор, улучшая стружкоотвод. Увеличенные углы при вершине определяют большую зону контакта кромки с обрабатываемым материалом, что может стать причиной вибраций. 6 Угол в плане > Для повышения стабильности выбирайте угол в плане как можно ближе к 90°. Радиус при вершине Для повышения стабильности выбирайте небольшой радиус при вершине. Глубина резания должна быть больше радиуса при вершине. Геометрия пластины Для снижения сил резания выбирайте позитивные геометрии с острыми режущими кромками. Оптимальным выбором являются пластины с PVD покрытием, поскольку уменьшенная толщина покрытия обеспечивает небольшую ширину подготовки кромки. 9 Высота центров > Точность регулировки по высоте центров составляет +/-0,005 дюйма. > Kennametal рекомендует использовать новый комплект приспособлений для выставления по высоте центров. В комплект входят магнит, подставка и угломер, который можно установить на небольшой лыске, расположенной на соединительном кольце настраиваемой расточной оправки. 10 Удаление стружки Скопление и перерезание стружки может создавать нежелательные вибрации в процессе растачивания. Работайте с СОЖ для вывода стружки и охлаждения демпфирующего элемента. Выбирайте геометрии и режимы резания, формирующие стружку небольшого размера. Расточную оправку также можно использовать в перевернутом положении для улучшения стружкоотвода. 5 7 R 0,4 8 Рекомендации по настройке Ослабьте два зажимных винта на оправке. Поверните регулировочный винт по часовой стрелке до состояния, в котором винт перестанет поворачиваться свободно, а масса окажется в заблокированном положении. Теперь вы готовы к настройке оправки. Для выполнения настройки поворачивайте регулировочный винт против часовой стрелки с интервалом в четверть оборота. По завершении настройки затяните зажимные винты. B383 Настраиваемые расточные оправки
