Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

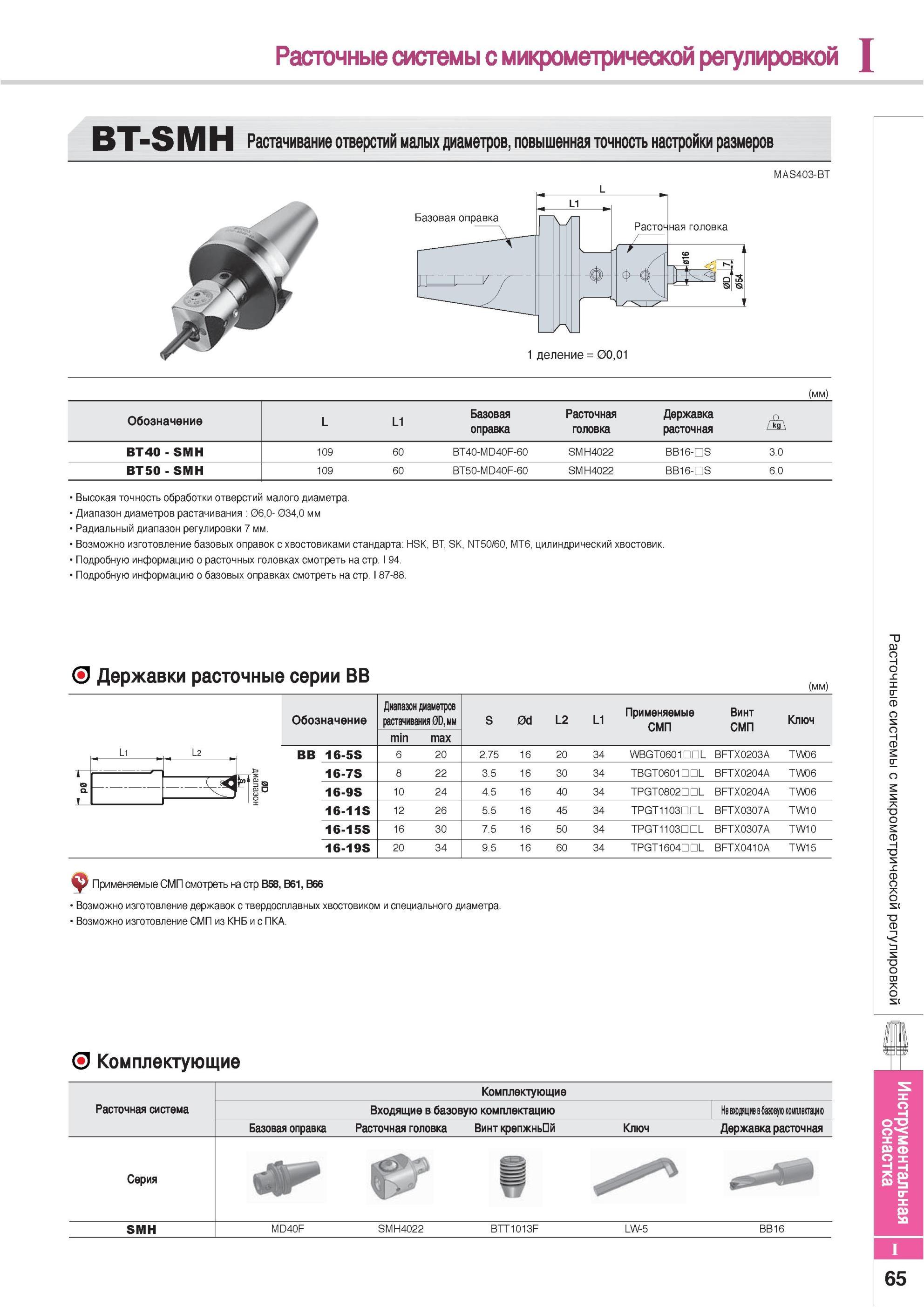

855 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.I65

855 Растачивание отверстий малых диаметров повышенная точность настройки размеров MAS403-BT Обозначение L L1 Базовая оправка Расточная головка Расточные систем Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I65

Растачивание отверстий малых диаметров повышенная точность настройки размеров MAS403-BT Обозначение L L1 Базовая оправка Расточная головка Расточные систем

Растачивание отверстий малых диаметров повышенная точность настройки размеров MAS403-BT Обозначение L L1 Базовая оправка Расточная головка Расточные системы с микрометрической регулировкой Инструментальная оснастка BT-SMH Державка расточная BT40 SMH 109 60 BT40-MD40F-60 SMH4022 BB16-DS 3.0 BT50 SMH 109 60 BT50-MD40F-60 SMH4022 BB16-DS 6.0 Высокая точность обработки отверстий малого диаметра. Диапазон диаметров растачивания 06,0- 034,0 мм Радиальный диапазон регулировки 7 мм. Возможно изготовление базовых оправок с хвостовиками стандарта HSK BT SK NT50/60 MT6 цилиндрический хвостовик. Подробную информацию о расточных головках смотреть на стр. 94. Подробную информацию о базовых оправках смотреть на стр. 87-88. Державки расточные серии ВВ Обозначение Диапазон диаметров растачивания 0D мм S 0d L2 L1 Применяемые СМП Винт СМП Ключ min max BB 16-5S 6 20 2.75 16 20 34 WBGT0601 DDL BFTX0203A TW06 16-7S 8 22 3.5 16 30 34 TBGT0601 DDL BFTX0204A TW06 16-9S 10 24 4.5 16 40 34 TPGT0802DDL BFTX0204A TW06 16-11S 12 26 5.5 16 45 34 TPGT1103DDL BFTX0307A TW10 16-15S 16 30 7.5 16 50 34 TPGT1103DDL BFTX0307A TW10 16-19S 20 34 9.5 16 60 34 TPGT1604DDL BFTX0410A TW15 у Применяемые СМП смотреть на стр B58 B61 B66 Возможно изготовление державок с твердосплавных хвостовиком и специального диаметра. Возможно изготовление СМП из КНБ и с ПКА. Комплектующие Комплектующие Расточная система Входящие в базовую комплектацию Не входящие в базовую комплектацию Базовая оправка Расточная головка Винт крепжньШй Ключ Державка расточная Серия Р SMH MD40F SMH4022 BTT1013F LW-5 BB16 65 Базовая оправка Расточная головка 1 деление = 00,01
