Расмерные характеристики токарных сборных наружных державок Walter Turn SRSCR/L с круглыми сменными твердосплавными пластинами Крепление винтом

117 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A113

117 Расмерные характеристики токарных сборных наружных державок Walter Turn SRSCR/L с круглыми сменными твердосплавными пластинами Крепление винтом Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A113

Расмерные характеристики токарных сборных наружных державок Walter Turn SRSCR/L с круглыми сменными твердосплавными пластинами Крепление винтом

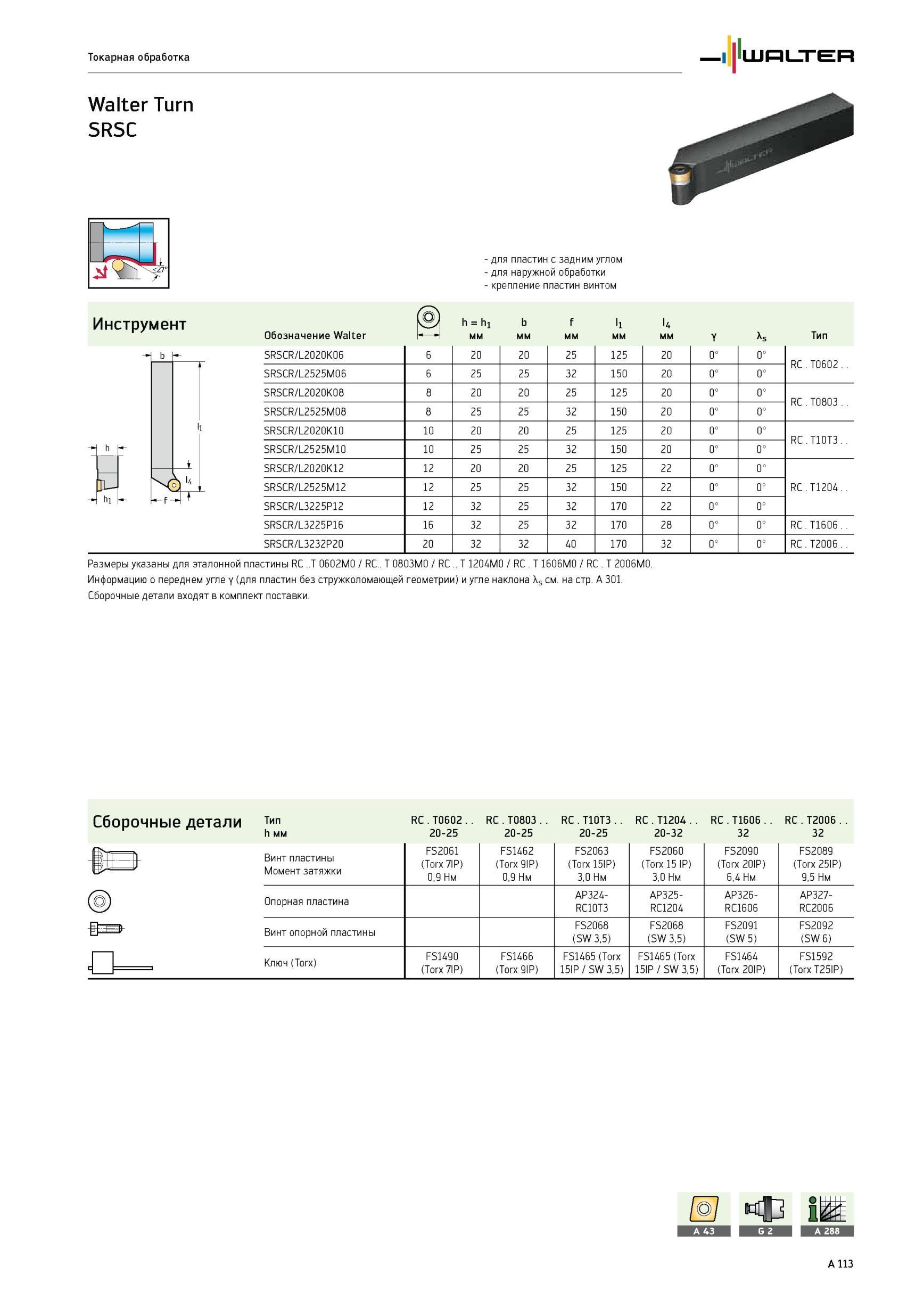

Расмерные характеристики токарных сборных наружных державок Walter Turn SRSCR/L с круглыми сменными твердосплавными пластинами Крепление винтом _ Инструмент h h1 b f l1 l4 Обозначение Walter мм Y As Тип SRSCR/L2020K06 6 20 20 25 125 20 0° 0° RC.T0602.. SRSCR/L2525M06 6 25 25 32 150 20 0° 0° SRSCR/L2020K08 8 20 20 25 125 20 0° 0° RC.T0803.. SRSCR/L2525M08 8 25 25 32 150 20 0° 0° SRSCR/L2020K10 10 20 20 25 125 20 0° 0° RC.T10T3.. SRSCR/L2525M10 10 25 25 32 150 20 0° 0° SRSCR/L2020K12 12 20 20 25 125 22 0° 0° SRSCR/L2525M12 12 25 25 32 150 22 0° 0° RC.T1204.. SRSCR/L3225P12 12 32 25 32 170 22 0° 0° SRSCR/L3225P16 16 32 25 32 170 28 0° 0° RC.T1606.. SRSCR/L3232P20 20 32 32 40 170 32 0° 0° RC.T2006.. Размеры указаны для эталонной пластины RC ..T 0602M0 / RC.. T 0803M0 / RC .. T 1204M0 / RC T 1606M0 / RC T 2006M0. Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип RC T0602 RC T0803 RC .T10T3. RC T1204 RC .T1606 RC T2006 h мм 20-25 20-25 20-25 20-32 32 32 Винт пластины Момент затяжки FS2061 (Torx 7IP) 0,9 Нм FS1462 (Torx 9IP) 0,9 Нм FS2063 (Torx 15IP) 3,0 Нм FS2060 (Torx 15 IP) 3,0 Нм FS2090 (Torx 20IP) 6,4 Нм FS2089 (Torx 25IP) 9,5 Нм Опорная пластина AP324- RC10T3 AP325- RC1204 AP326- RC1606 AP327- RC2006 Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) FS2091 (SW 5) FS2092 (SW 6) Ключ (Torx) FS1490 (Torx 7IP) FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1592 (Torx T25IP) Токарная обработка пластин с задним углом для наружной обработки
