MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

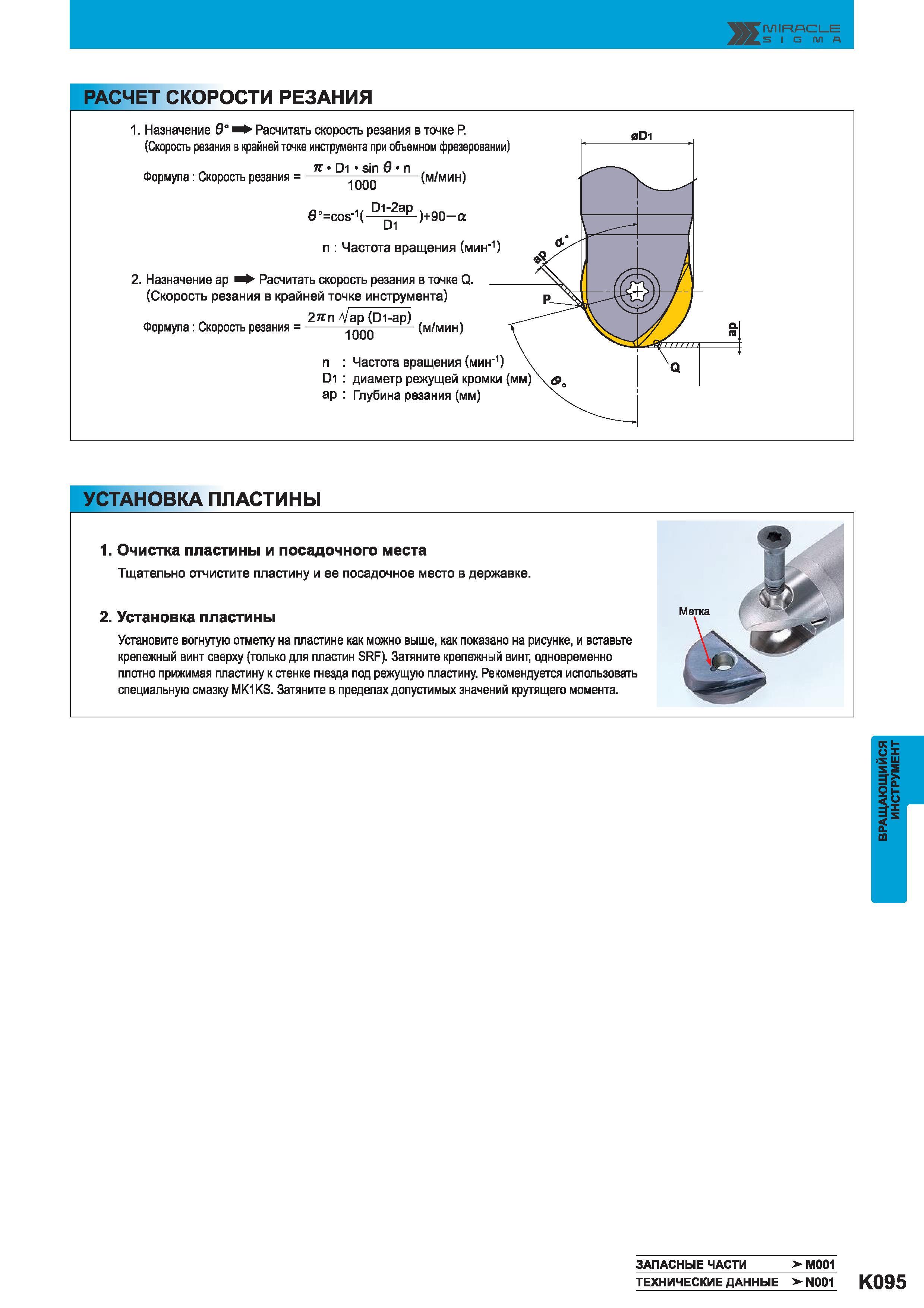

1051 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.K095

1051 РАСЧЕТ СКОРОСТИ РЕЗАНИЯ Назначение Расчитать скорость резания в точке Р (Скорость резания в крайней точке инструмента при объемном фрезеровании) Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. K095

РАСЧЕТ СКОРОСТИ РЕЗАНИЯ Назначение Расчитать скорость резания в точке Р (Скорость резания в крайней точке инструмента при объемном фрезеровании)

РАСЧЕТ СКОРОСТИ РЕЗАНИЯ Назначение Расчитать скорость резания в точке Р. (Скорость резания в крайней точке инструмента при объемном фрезеровании) D1 sin в Формула Скорость резания 1000 - (м/мин) ecos-1( Р1'2ар )+90 g U1 n Частота вращения (мин-1) 2. Назначение ар Расчитать скорость резания в точке (Скорость резания в крайней точке инструмента) Формула Скорость резания 27гп ар (Di-ap) 1000 (м/мин) Частота вращения (мин-1 D1 диаметр режущей кромки (мм) ар Глубина резания (мм) aDi УСТАНОВКА ПЛАСТИНЫ 1. Очистка пластины и посадочного места Тщательно отчистите пластину и посадочное место в державке. 2. Установка пластины Установите вогнутую отметку на пластине как можно выше как показано на рисунке и вставьте крепежный винт сверху (только для пластин SRF). Затяните крепежный винт одновременно плотно прижимая пластину к стенке гнезда под режущую пластину. Рекомендуется использовать специальную смазку MK1KS. Затяните в пределах допустимых значений крутящего момента. Запасные части М001 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 К095 ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ




См.также / See also :

Фрезы Mitsubishi с пластинами сменными режущими С хвостовиком или отверстием для крепления



Корпусные фрезы по металлу Конструкция / Parts of a milling cutter

Механическое крепление пластин / Insert clamping system

Фрезерование металлов Основы / Basics of milling

Встречное и попутное фрезерование / Up and down cut milling

Оснастка для фрезерных станков по металлу / Мilling tool holders

Формулы фрезерования / Milling formulas

Скорость резания от диаметра Таблица / Surface speed to RPM conversion

Присоединительные размеры фрез / Mounting dimensions of milling cutters




Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

1048 Фреза концевая Mitsubishi SRF SRB сферическая для финишного фрезерования сложнопрофильных поверхностей Изображение японского фрезерного инструмента Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K0921048 Фреза концевая Mitsubishi SRF SRB сферическая для финишного фрезерования сложнопрофильных поверхностей Изображение японского фрезерного инструмента1049 Фрезерный инструмент Mitsubishi ТВЕРДОСПЛАВНЫИ Только npавая оправка S Н Обозначение Размеры (мм) d s LH R R D1 D4 L1 D5 L2 L3 Крепёжный винт Клю Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K0931049 1050 ПЛАСТИНЫ Mitsubishi Форма Обозначение С покрытием Размеры (мм) D1 L1 F1 Si Геометрия SRFT10 12 16 20 25 30 32 10 12 16 20 25 30 32 5 6 8 10 12 15 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K0941050 1052 Концевые фрезы Mitsubishi С УГЛОВЫМ РАДИУСОМ SUF Финишная Лёгкий сплав Чугун Углеродистая сталь сталь Закалённая Жесткий допуск на точность радиу Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K0961052 1053 Сборные фрезы Mitsubishi с режущими сменными пластинами только правая оправка Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) S О Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K0971053 1054 ПЛАСТИНЫ Mitsubishi Форма Обозначение С покрытием Размеры (мм) о О U CL D1 Re F1 ар L1 Si SUFT10R05 10 0 5 1 1 5 8 5 2 6 10R10 10 1 1 2 8 5 2 6 1 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся для машиностроения и металлообработки Стр. K0981054
