Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

SECO | Каталог SECO 2015 Режущий инструмент для фрезерования (Всего 689 стр.)

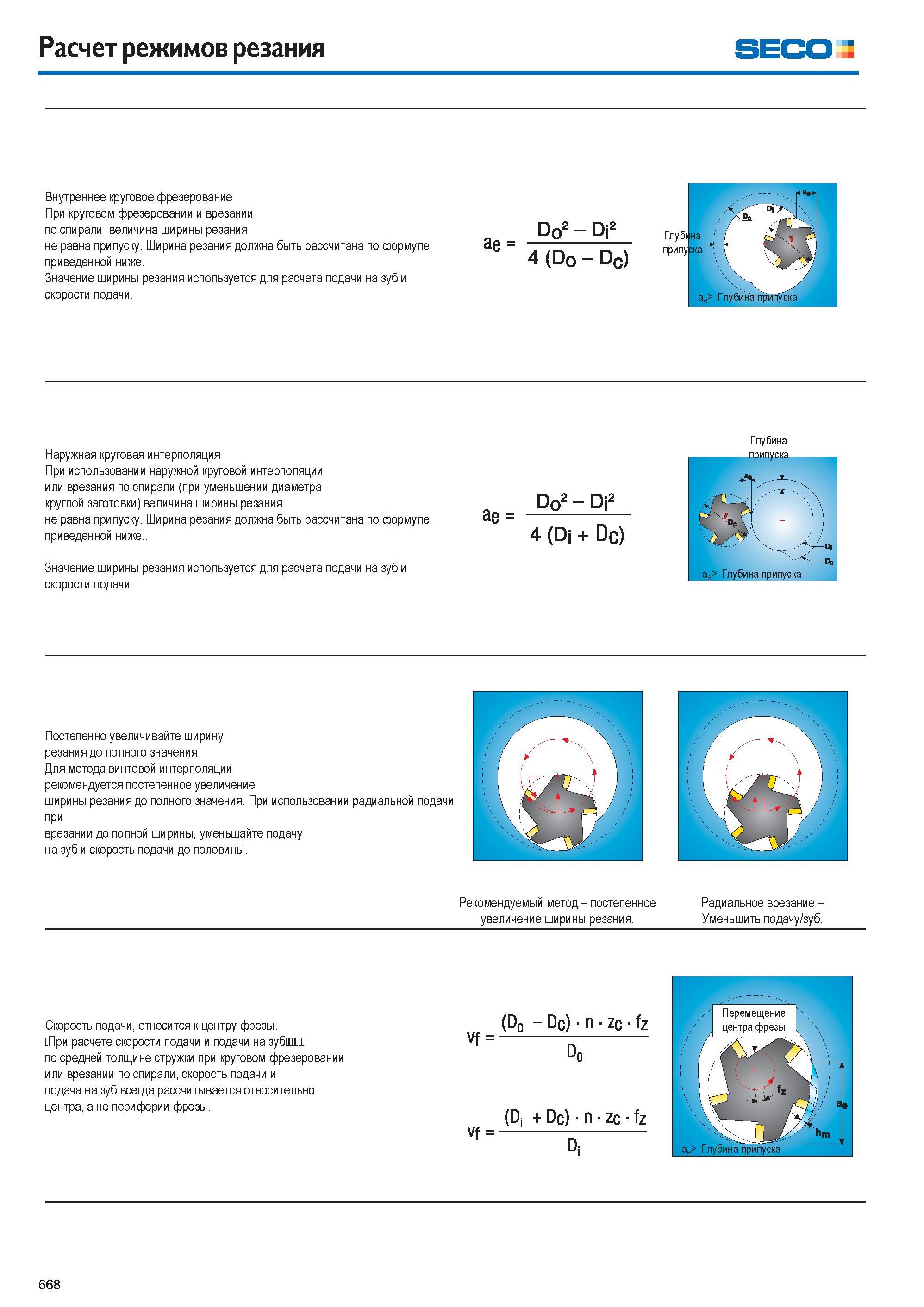

Расчет режимов резания при фрезеровании металла на станках При круговом фрезеровании и врезании по спирали величина ширины резания не равна припуску

669 Каталог SECO 2015 Режущий инструмент для фрезерования на металлообрабатывающем оборудовании Стр.668

669 Расчет режимов резания при фрезеровании металла на станках При круговом фрезеровании и врезании по спирали величина ширины резания не равна припуску Каталог SECO 2015 Режущий инструмент со сменными пластинами для фрезерования на металлообрабатывающем оборудовании Стр. 668

Расчет режимов резания при фрезеровании металла на станках При круговом фрезеровании и врезании по спирали величина ширины резания не равна припуску

Расчет режимов резания при фрезеровании металла на станках При круговом фрезеровании и врезании по спирали величина ширины резания не равна припуску _ Ширина резания должна быть рассчитана по формуле приведенной ниже. Значение ширины резания используется для расчета подачи на зуб и скорости подачи. ае Do2 - Dj2 4 (Do - Dc) Наружная круговая интерполяция При использовании наружной круговой интерполяции или врезания по спирали (при уменьшении диаметра круглой заготовки) величина ширины резания не равна припуску. Ширина резания должна быть рассчитана по формуле приведенной ниже.. Значение ширины резания используется для расчета подачи на зуб и скорости подачи. ае Do2 - Dj2 4 (Dj + Dc) Постепенно увеличивайте ширину резания до полного значения Для метода винтовой интерполяции рекомендуется постепенное увеличение ширины резания до полного значения. При использовании радиальной подачи при врезании до полной ширины уменьшайте подачу на зуб и скорость подачи до половины. Рекомендуемый метод - постепенное увеличение ширины резания. Радиальное врезание -Уменьшить подачу зуб. Скорость подачи относится к центру фрезы. При расчете скорости подачи и подачи на з по средней толщине стружки при круговом фрезеровании или врезании по спирали скорость подачи и подача на зуб всегда рассчитывается относительно центра а не периферии фрезы. Vf Vf 668 Внутреннее круговое фрезерование
