HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)




886 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.859

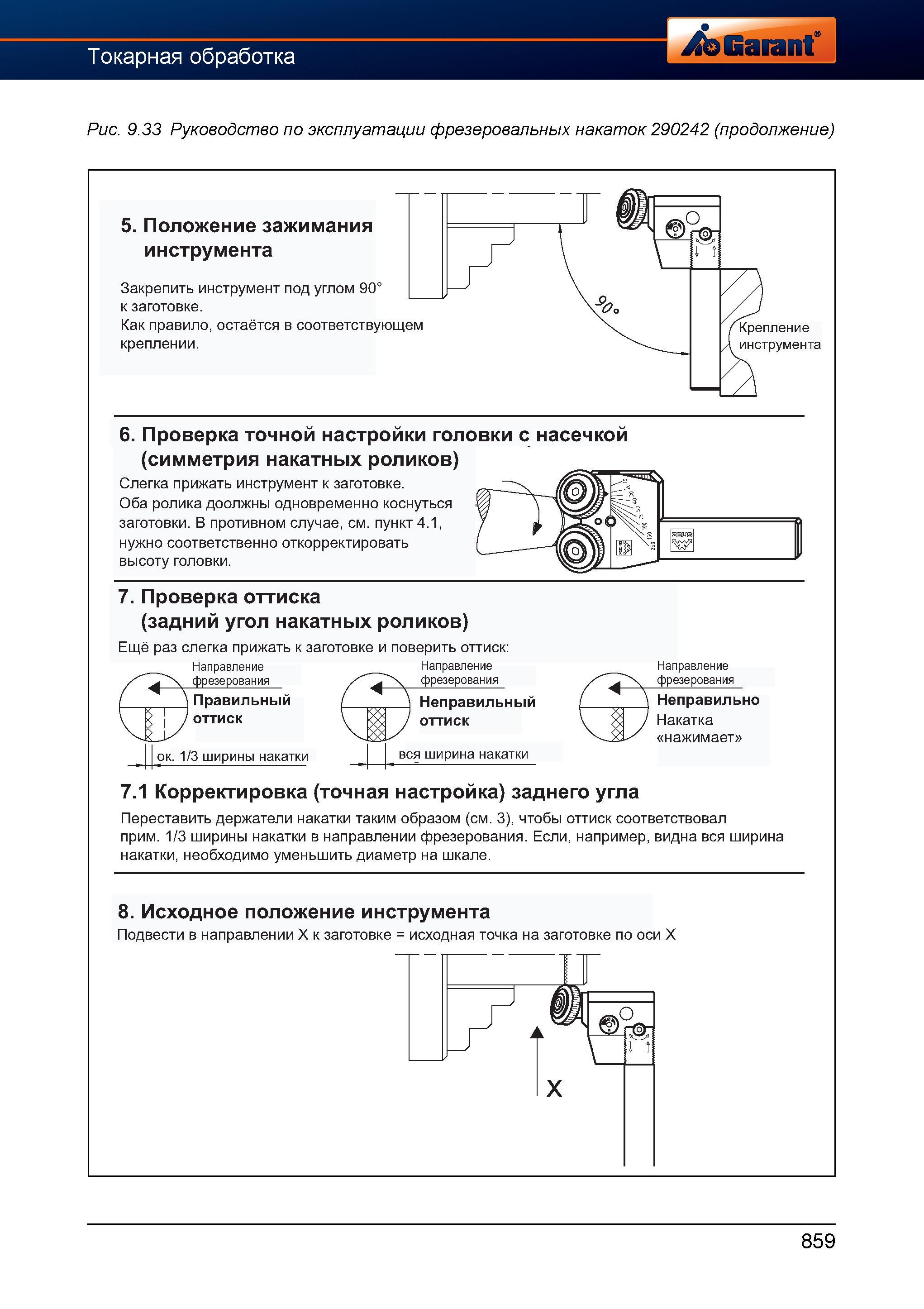

886 Проверка точной настройки головки с насечкой (симметрия накатных роликов) Слегка прижать инструмент к заготовке Оба ролика доолжны одновре Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 859

Проверка точной настройки головки с насечкой (симметрия накатных роликов) Слегка прижать инструмент к заготовке Оба ролика доолжны одновре

Проверка точной настройки головки с насечкой (симметрия накатных роликов) Слегка прижать инструмент к заготовке. Оба ролика доолжны одновременно коснуться заготовки. В противном случае, см. пункт 4.1, нужно соответственно откорректировать высоту головки. 7. Проверка оттиска (задний угол накатных роликов) Ещё раз слегка прижать к заготовке и поверить оттиск Направление Направление щ \ фрезерования ок. 1/3 ширины накатки фрезерования Неправильный оттиск вся ширина накатки Направление фрезерования Неправильно Накатка нажимает 7.1 Корректировка (точная настройка) заднего угла Переставить держатели накатки таким образом (см. 3), чтобы оттиск соответствовал прим. 1/3 ширины накатки в направлении фрезерования. Если, например, видна вся ширина накатки, необходимо уменьшить диаметр на шкале. 8. Исходное положение инструмента Подвести в направлении X к заготовке = исходная точка на заготовке по оси X 859 5. Положение зажимания инструмента Закрепить инструмент под углом 90° к заготовке. Как правило, остаётся в соответствующем креплении. Крепление инструмента 6.
