Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

Проходные и профильные наружные резцы Taegutec со сменными ромбическими токарными режущими пластинами из твердого сплава Крепление СРП винтом Основные раз

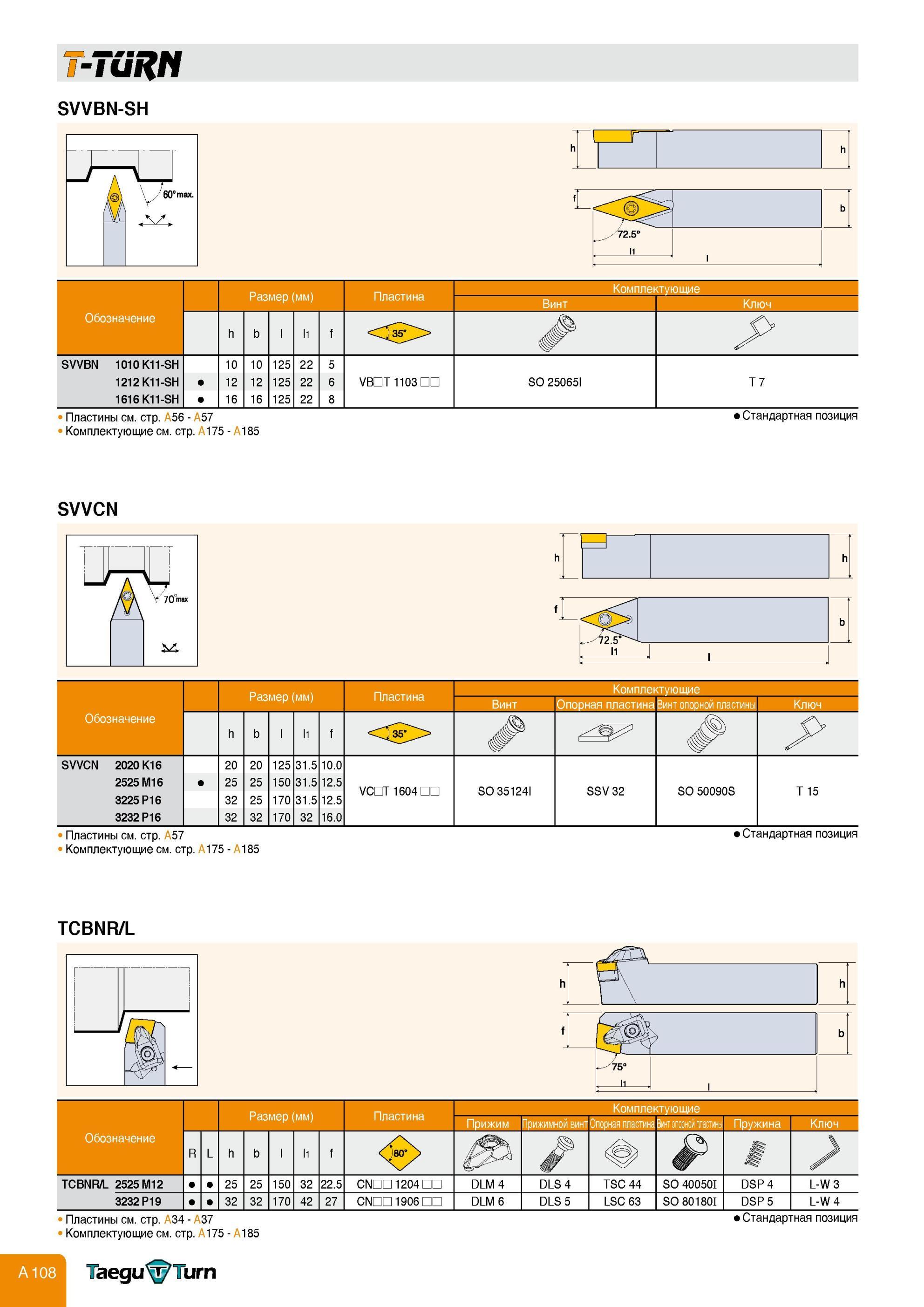

112 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.A108

112 Проходные и профильные наружные резцы Taegutec со сменными ромбическими токарными режущими пластинами из твердого сплава Крепление СРП винтом Основные раз Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. A108

Проходные и профильные наружные резцы Taegutec со сменными ромбическими токарными режущими пластинами из твердого сплава Крепление СРП винтом Основные раз

Проходные и профильные наружные резцы Taegutec со сменными ромбическими токарными режущими пластинами из твердого сплава Крепление СРП винтом Основные размерные характеристики Обозначение Размеры позиция SVVBN 1010 K11-SH 1212 TURN SVVBN-SH Размер (мм) Пластина Комплектующие Обозначение h b l1 f# SVVBN 1010 K11-SH 10 10 125 22 5 1212 K11-SH 12 12 125 22 6 VBD T 1103 SO 25065I T 7 1616 K11-SH 16 16 125 22 8 Пластины см. стр. A56 - A57 Комплектующие см. стр. A175 - A185 Стандартная позиция SVVCN Обозначение Размер (мм) Пластина Комплектующие Винт Опорная пластина Винт опорной пластины Ключ h b l1 f # # SVVCN 2020 K16 20 20 125 31.5 10.0 2525M16 25 25 150 31.5 12.5 VCOT 1604 SO 35124I SSV 32 SO 50090S T 15 3225P16 32 25 170 31.5 12.5 3232 P16 32 32 170 32 16.0 Пластины см. стр. A57 Комплектующие см. стр. A175 - A185 Стандартная позиция TCBNR/L Размер (мм) Пластина Прижим Прижимной Комплектующие Опорная пластина Винт опорной пластины Обозначение R L h b l1 f0% # # TCBNR/L 2525 M12 25 25 150 32 22.5 ОЮ 1204 DLM 4 DLS 4 TSC 44 SO 40050I DSP 4 L-W 3 3232P19 32 32 170 42 27 CB 1906 DLM 6 DLS 5 LSC 63 SO 80180I DSP 5 L-W 4 Пластины см. стр. A34 - A37 Комплектующие см. стр. A175 - A185 ТаедиТигп Стандартная позиция Винт Ключ Ключ для наружного точения
