Проиллюстрированный процесс регулировки дисковых и насадных пазовых фрез TaeguTec TOPSLOT Индексировать неиспользуемые сменные режущие пластины п

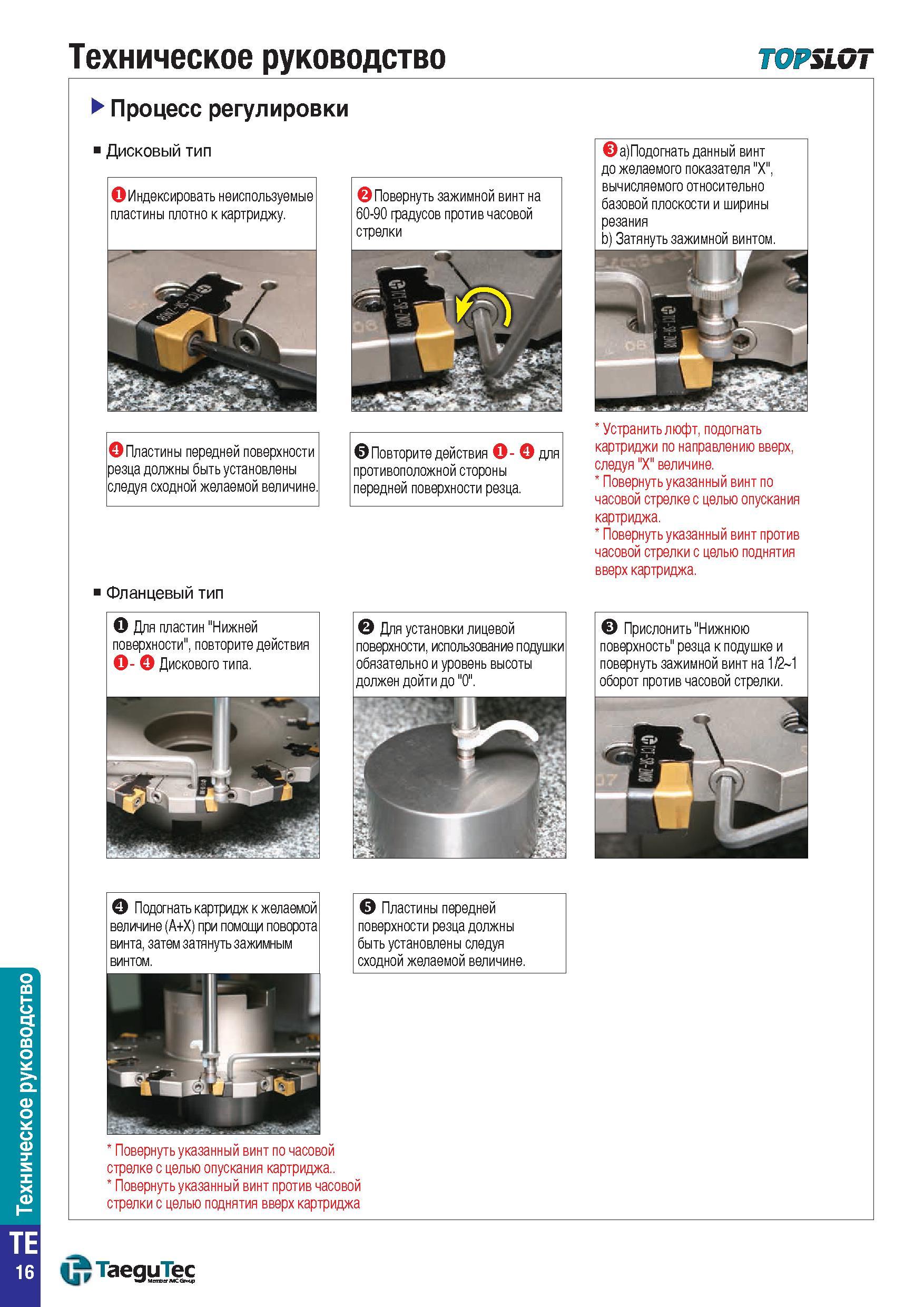

1489 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TE16

1489 Проиллюстрированный процесс регулировки дисковых и насадных пазовых фрез TaeguTec TOPSLOT Индексировать неиспользуемые сменные режущие пластины п Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TE16

Проиллюстрированный процесс регулировки дисковых и насадных пазовых фрез TaeguTec TOPSLOT Индексировать неиспользуемые сменные режущие пластины п

Проиллюстрированный процесс регулировки дисковых и насадных пазовых фрез TaeguTec TOPSLOT Индексировать неиспользуемые сменные режущие пластины плотно к картриджу. Повернуть зажимной винт на 60-90 градусов против часовой стрелки Пластины передней поверхности резца должны быть установлены следуя сходной желаемой величине. Повторите действия О- для противоположной стороны передней поверхности резца. Фланцевый тип О Для пластин "Нижней поверхности", повторите действия О- Дискового типа. Для установки лицевой поверхности, использование подушки обязательно и уровень высоты должен дойти до "0". Подогнать картридж к желаемой величине (А+Х) при помощи поворота винта, затем затянуть зажимным винтом. Пластины передней поверхности резца должны быть установлены следуя сходной желаемой величине. Повернуть указанный винт по часовой стрелке с целью опускания картриджа Повернуть указанный винт против часовой стрелки с целью поднятия вверх картриджа TaeguTec TE 16 а)Подогнать данный винт до желаемого показателя "Х", вычисляемого относительно базовой плоскости и ширины резания b) Затянуть зажимной винтом. Устранить люфт, подогнать картриджи по направлению вверх, следуя "Х" величине. Повернуть указанный винт по часовой стрелке с целью опускания картриджа. Повернуть указанный винт против часовой стрелки с целью поднятия вверх картриджа. Прислонить "Нижнюю поверхность" резца к подушке и повернуть зажимной винт на 1/2 1 оборот против часовой стрелки. Техническое руководство Дисковый тип
