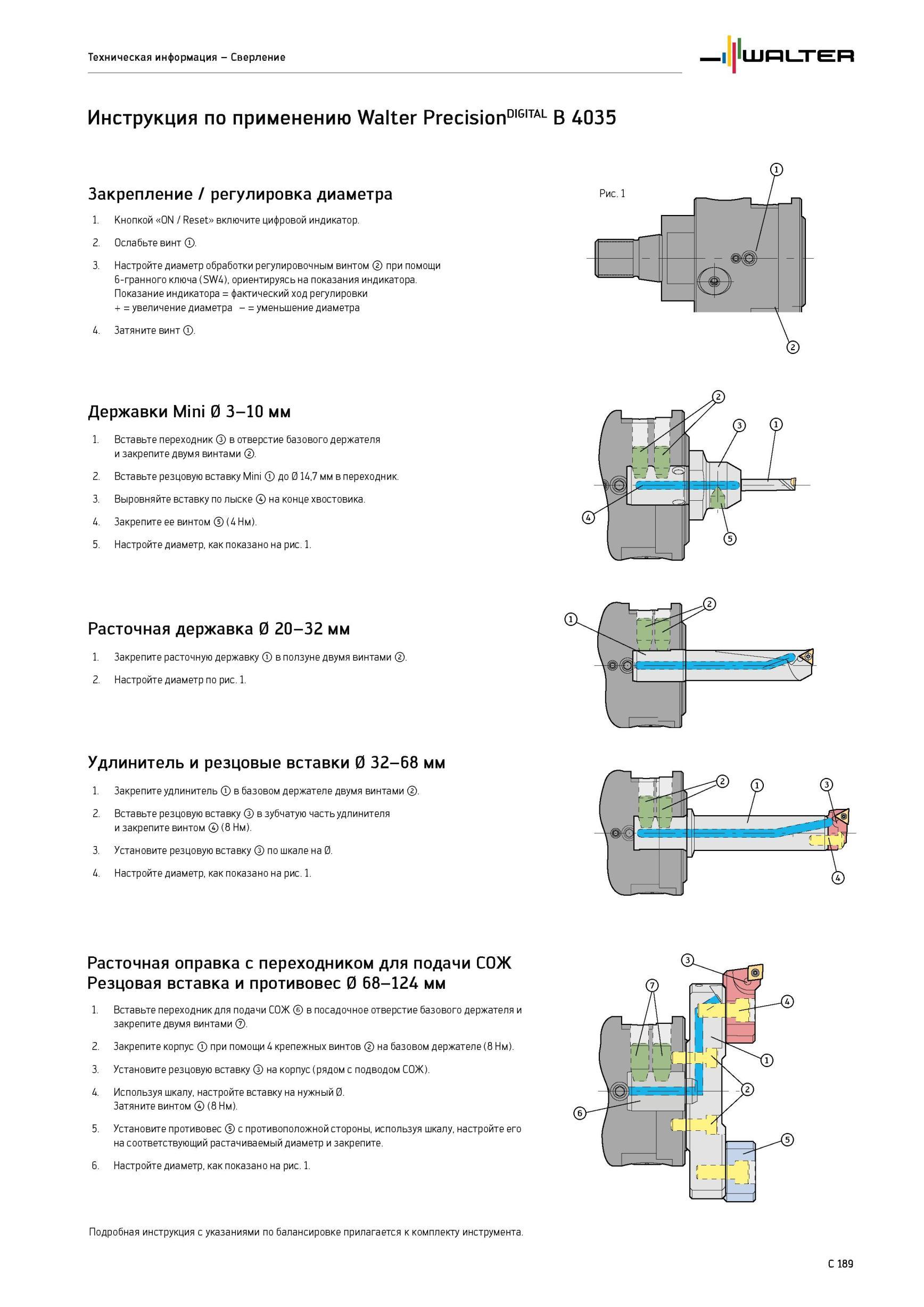

Проиллюстрированная инструкция по использованию высокоточного расточного Walter Precision DIGITAL B 4035 с цифровой индикацией Закрепление / регулировка

919 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C189

919 Проиллюстрированная инструкция по использованию высокоточного расточного Walter Precision DIGITAL B 4035 с цифровой индикацией Закрепление / регулировка Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C189

Проиллюстрированная инструкция по использованию высокоточного расточного Walter Precision DIGITAL B 4035 с цифровой индикацией Закрепление / регулировка

Проиллюстрированная инструкция по использованию высокоточного расточного Walter Precision DIGITAL B 4035 с цифровой индикацией Закрепление / регулировка _ диаметра Кнопкой ON / Reset включите цифровой индикатор. 2. Ослабьте винт 3. Настройте диаметр обработки регулировочным винтом при помощи 6-гранного ключа (SW4), ориентируясь на показания индикатора. Показание индикатора фактический ход регулировки + увеличение диаметра - уменьшение диаметра 4. Затяните винт Державки Mini 0 3-10 мм 1. Вставьте переходник в отверстие базового держателя и закрепите двумя винтами 2. Вставьте резцовую вставку Mini до 0 14,7 мм в переходник. 3. Выровняйте вставку по лыске на конце хвостовика. 4. Закрепите ее винтом (4 Нм). 5. Настройте диаметр, как показано на рис. 1. Расточная державка 0 20-32 мм 1. Закрепите расточную державку в ползуне двумя винтами 2. Настройте диаметр по рис. 1. Удлинитель и резцовые вставки 0 32-68 мм 1. Закрепите удлинитель в базовом держателе двумя винтами 2. Вставьте резцовую вставку в зубчатую часть удлинителя и закрепите винтом (8 Нм). 3. Установите резцовую вставку по шкале на 0. 4. Настройте диаметр, как показано на рис. 1. Расточная оправка с переходником для подачи СОЖ Резцовая вставка и противовес 0 68-124 мм 1. Вставьте переходник для подачи СОЖ в посадочное отверстие базового держателя и закрепите двумя винтами 2. Закрепите корпус при помощи 4 крепежных винтов на базовом держателе (8 Нм). 3. Установите резцовую вставку на корпус (рядом с подводом СОЖ). 4. Используя шкалу, настройте вставку на нужный 0. Затяните винтом (8 Нм). 5. Установите противовес с противоположной стороны, используя шкалу, настройте его на соответствующий растачиваемый диаметр и закрепите. 6. Настройте диаметр, как показано на рис. 1. Подробная инструкция с указаниями по балансировке прилагается к комплекту инструмента. C 189 Техническая информация - Сверление
