SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

Программирование технологических функций (циклов) стойки ЧПУ Siemens Sinumerik Растачивание (CYCLE86)

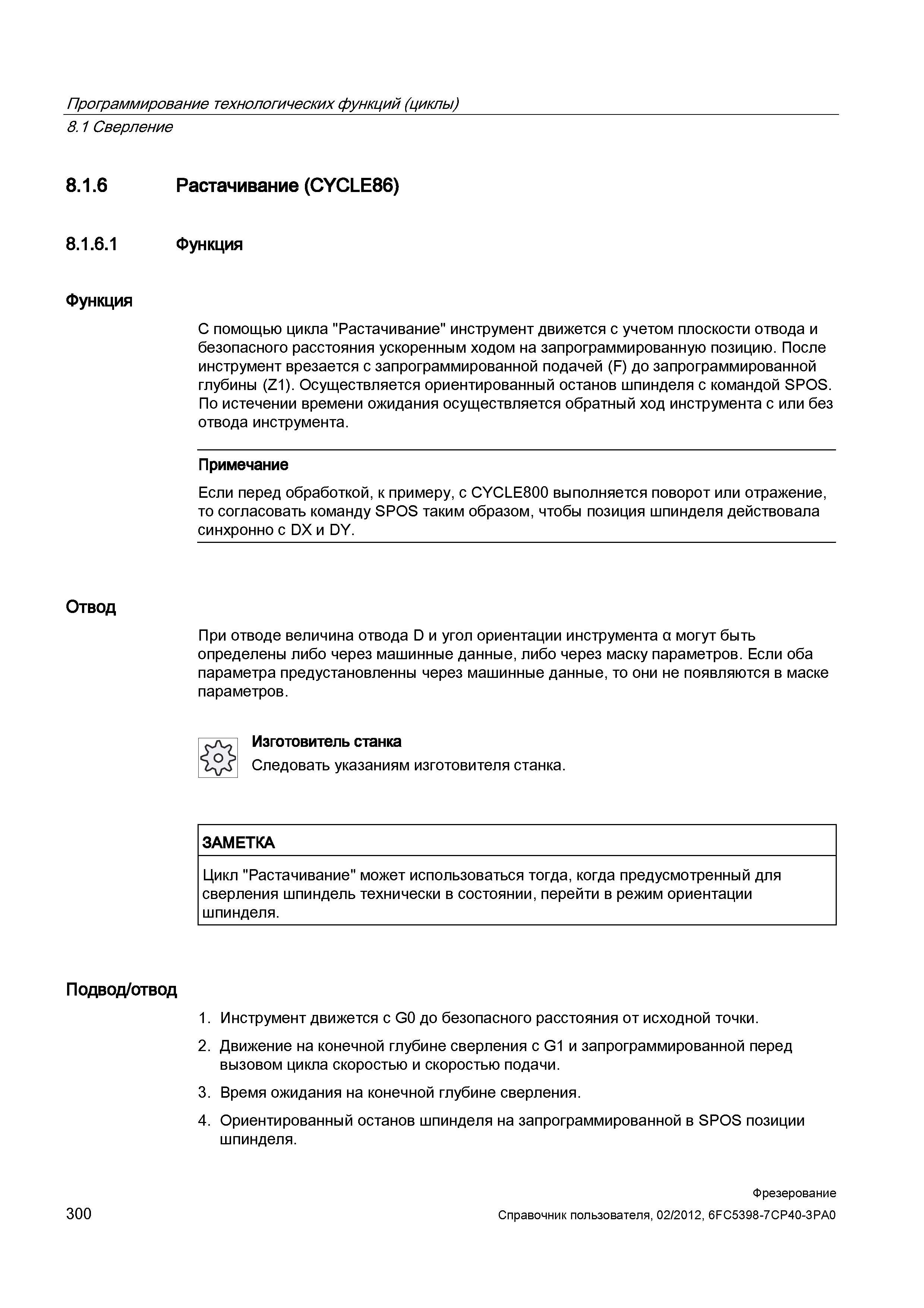

300 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.300

300 Программирование технологических функций (циклов) стойки ЧПУ Siemens Sinumerik Растачивание (CYCLE86) Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 300

Программирование технологических функций (циклов) стойки ЧПУ Siemens Sinumerik Растачивание (CYCLE86)

Программирование технологических функций (циклов) стойки ЧПУ Siemens Sinumerik Растачивание (CYCLE86) _ С помощью цикла Растачивание инструмент движется с учетом плоскости отвода и безопасного расстояния ускоренным ходом на запрограммированную позицию. После инструмент врезается с запрограммированной подачей (F) до запрограммированной глубины (Z1). Осуществляется ориентированный останов шпинделя с командой SPOS. По истечении времени ожидания осуществляется обратный ход инструмента с или без отвода инструмента. Примечание Если перед обработкой, к примеру, с CYCLE800 выполняется поворот или отражение, то согласовать команду SPOS таким образом, чтобы позиция шпинделя действовала синхронно с DX и DY. Отвод При отводе величина отвода D и угол ориентации инструмента а могут быть определены либо через машинные данные, либо через маску параметров. Если оба параметра предустановленны через машинные данные, то они не появляются в маске параметров. Изготовитель станка Следовать указаниям изготовителя станка. ЗАМЕТКА Цикл "Растачивание" может использоваться тогда, когда предусмотренный для сверления шпиндель технически в состоянии, перейти в режим ориентации шпинделя. Подвод/отвод 1. Инструмент движется с G0 до безопасного расстояния от исходной точки. 2. Движение на конечной глубине сверления с G1 и запрограммированной перед вызовом цикла скоростью и скоростью подачи. 3. Время ожидания на конечной глубине сверления. 4. Ориентированный останов шпинделя на запрограммированной в SPOS позиции шпинделя. 300 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.1 Сверление 8.1.6 Растачивание (CYCLE86) 8.1.6.1 Функция Функция




См.также / See also :

Пример управляющей программы ЧПУ

Переводная таблица дюймов и миллиметров




Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)

297 С помощью цикла Глубокое сверление инструмент врезается с запрограммированной скорость шпинделя и скоростью подачи за несколько шагов подачи Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 297297 298 Программирование технологических функций (циклы) Сверление 8 Шаг 4 до 7 повторяется до достижения запрограммированной конечной глубины сверл Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 298298 299 Программирование технологических функций (циклы) 8 1 Сверление Параметр Описание Единица Z1 и Глубина сверления (абс ) или глубина сверления Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 299299 301 Обратный ход с G0 на безопасное расстояние от исходной точки 7 Обратный ход на плоскость отвода с G0 на позиции сверления в обеих осях плоск Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 301301 302 Программирование технологических функций (циклы) 8 1 Сверление Параметр Описание Единица Режим подъема Нет подъема Резец не движется свободн Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 302302 303 Сверление Подвод/отвод CYCLE840 - с компенсирующим патроном 1 Инструмент движется с G0 до безопасного расстояния от исходной точки 2 Инструм Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 303303
