HEIDENHAIN | Руководство HEIDENHAIN 2012 DIN ISO программирование TNC 620 (Всего 523 стр.)


Программирование движения инструмента в программе ЧПУ механической обработки При составлении программы обработки функции траектории для отде

175 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.175

175 Программирование движения инструмента в программе ЧПУ механической обработки При составлении программы обработки функции траектории для отде Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 175

Программирование движения инструмента в программе ЧПУ механической обработки При составлении программы обработки функции траектории для отде

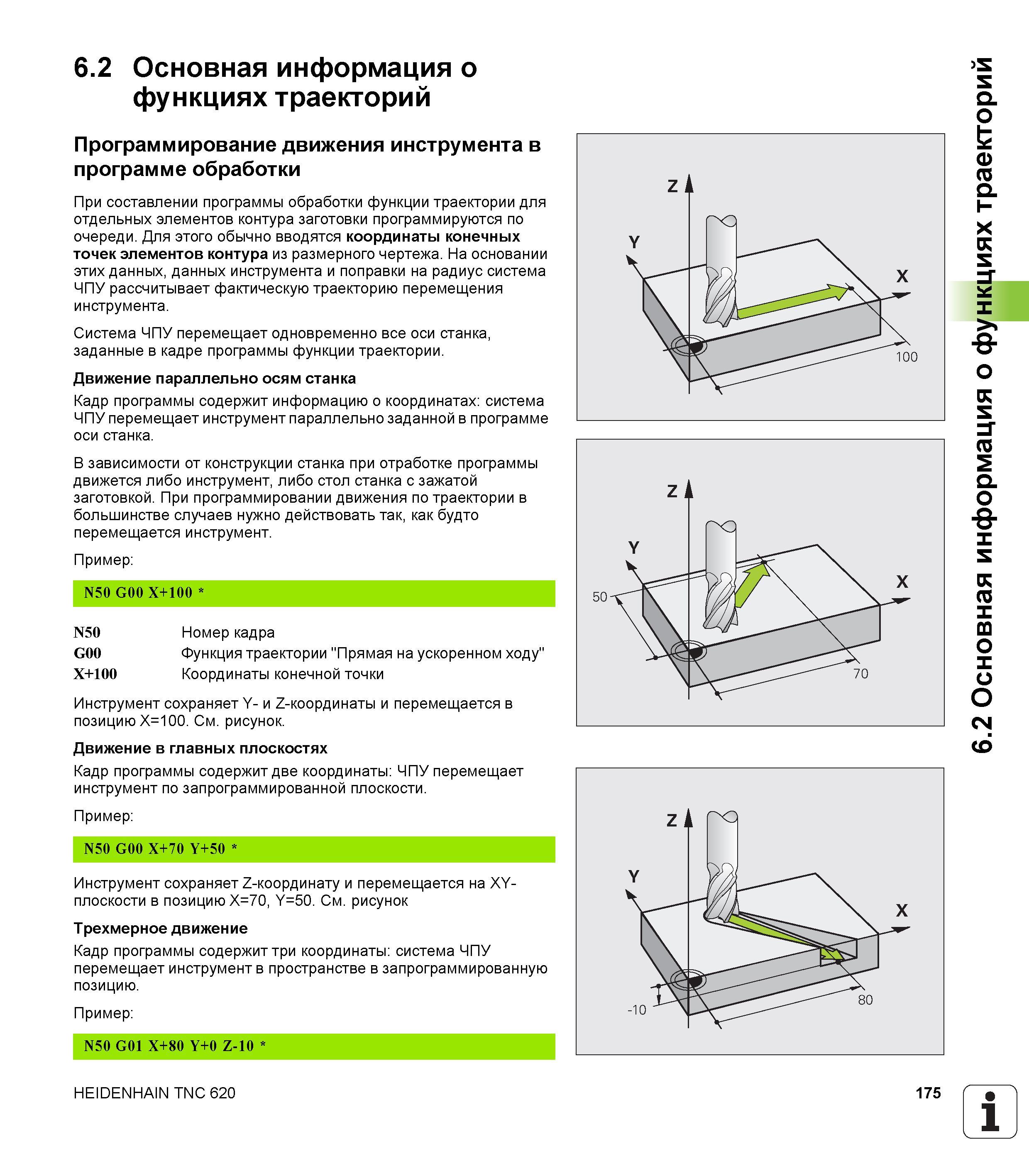

Программирование движения инструмента в программе ЧПУ механической обработки При составлении программы обработки функции траектории для отдельных элементов контура заготовки программируются по очереди. Для этого обычно вводятся координаты конечных точек элементов контура из размерного чертежа. На основании этих данных данных инструмента и поправки на радиус система ЧПУ рассчитывает фактическую траекторию перемещения инструмента. Система ЧПУ перемещает одновременно все оси станка заданные в кадре программы функции траектории. Движение параллельно осям станка Кадр программы содержит информацию о координатах система ЧПУ перемещает инструмент параллельно заданной в программе оси станка. В зависимости от конструкции станка при отработке программы движется либо инструмент либо стол станка с зажатой заготовкой. При программировании движения по траектории в большинстве случаев нужно действовать так как будто перемещается инструмент. Пример N50 G00 X+100 N50 Номер кадра G00 Функция траектории "Прямая на ускоренном ходу" X+100 Координаты конечной точки Инструмент сохраняет Y- и Z-координаты и перемещается в позицию X100. См. рисунок. Движение в главных плоскостях Кадр программы содержит две координаты ЧПУ перемещает инструмент по запрограммированной плоскости. Пример N50 G00 X+70 Y+50 Инструмент сохраняет Z-координату и перемещается на XY-плоскости в позицию X70 Y50. См. рисунок Трехмерное движение Кадр программы содержит три координаты система ЧПУ перемещает инструмент в пространстве в запрограммированную позицию. Пример N50 G01 X+80 Y+0 Z-10 HEIDENHAIN TNC 620 175 1 6.2 Основная информация о функциях траекторий 6.2 Основная информация о функциях траекторий
