Программирование движений инструмента в формате DIN ISO на станочной системе программного управления Heidenhain TNC 620 Программирование кад

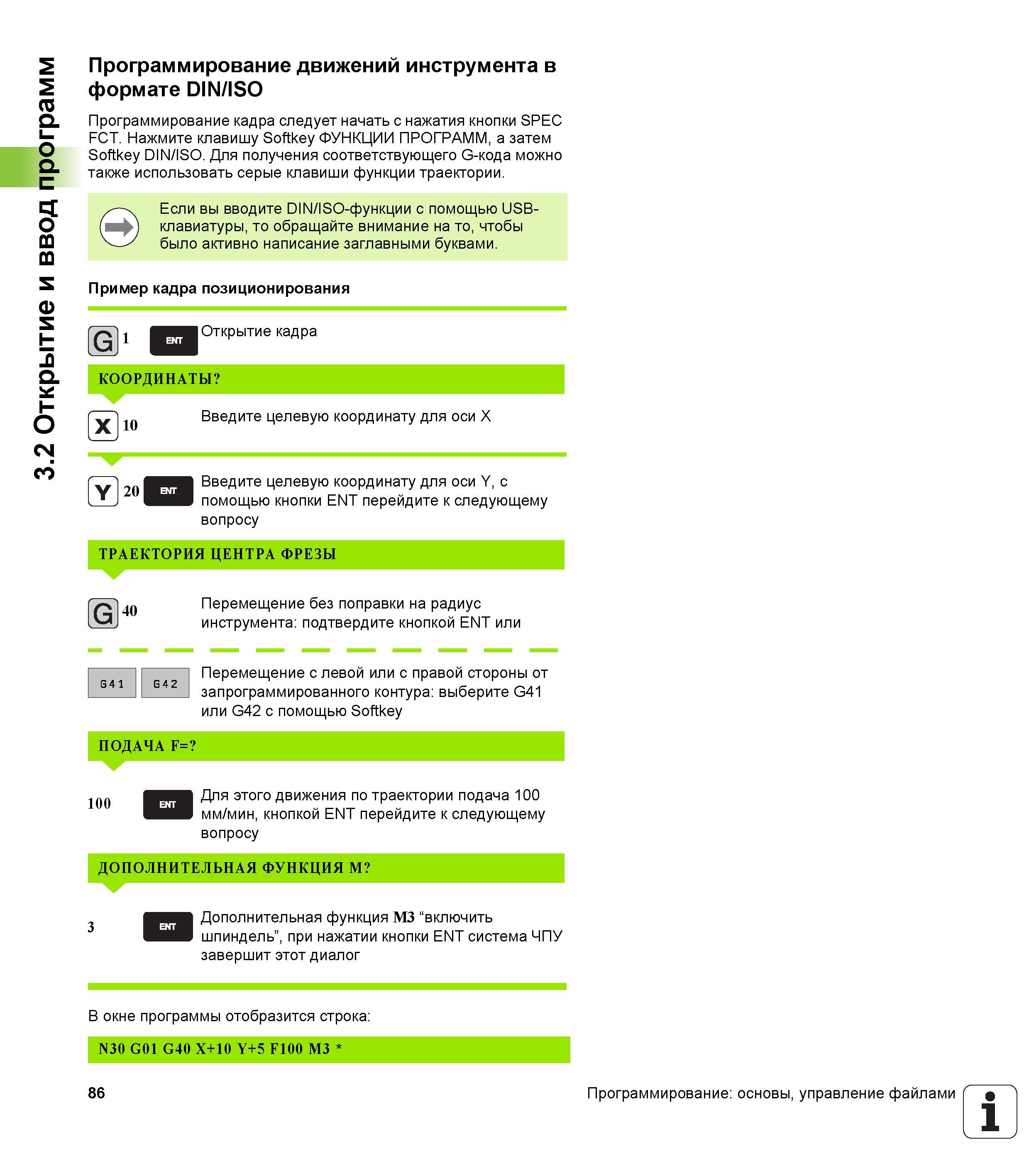

86 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.86

86 Программирование движений инструмента в формате DIN ISO на станочной системе программного управления Heidenhain TNC 620 Программирование кад Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 86

Программирование движений инструмента в формате DIN ISO на станочной системе программного управления Heidenhain TNC 620 Программирование кад

Программирование движений инструмента в формате DIN ISO на станочной системе программного управления Heidenhain TNC 620 Программирование кадра следует начать с нажатия кнопки SPEC fCt. Нажмите клавишу Softkey ФУНКЦИИ ПРОГРАММ а затем Softkey DIN ISO. Для получения соответствующего G-кода можно также использовать серые клавиши функции траектории. Если вы вводите DIN ISO-функции с помощью USB-клавиатуры то обращайте внимание на то чтобы было активно написание заглавными буквами. Пример кадра позиционирования Открытие кадра КООРДИНАТЫ 10 Введите целевую координату для оси X Введите целевую координату для оси Y с помощью кнопки ENT перейдите к следующему вопросу 20 ТРАЕКТОРИЯ ЦЕНТРА ФРЕЗЫ 40 Перемещение без поправки на радиус инструмента подтвердите кнопкой ENT или 1 Перемещение с левой или с правой стороны от запрограммированного контура выберите G41 или G42 с помощью Softkey ПОДАЧА F 100 Для этого движения по траектории подача 100 мм/мин кнопкой ENT перейдите к следующему вопросу ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M Дополнительная функция M3 включить шпиндель при нажатии кнопки ENT система ЧПУ завершит этот диалог 3 В окне программы отобразится строка N30 G01 G40 X+10 Y+5 F100 M3 86 Программирование основы управление файлами 1 3.2 Открытие и ввод программ
