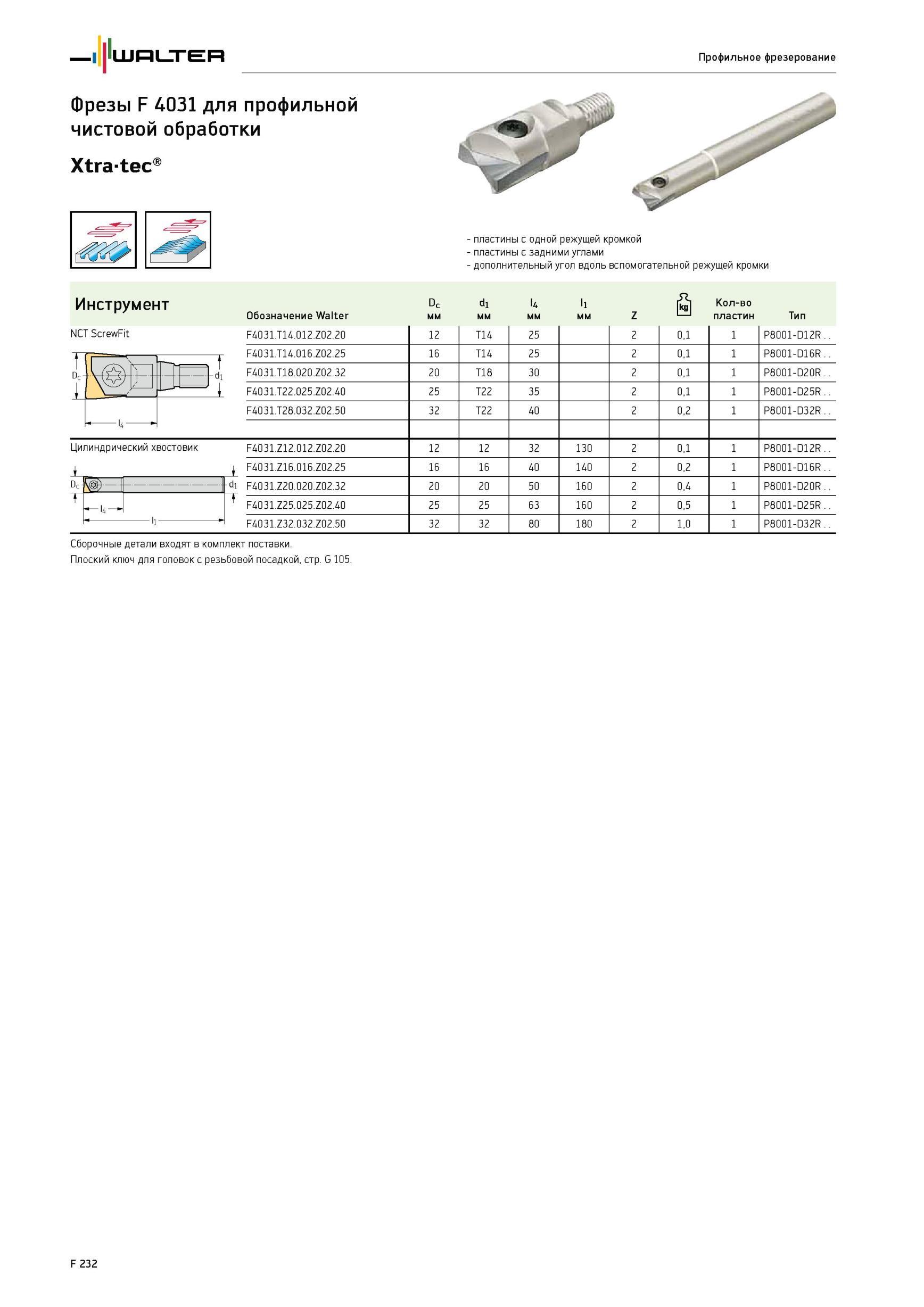

1882 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F232

1882 Профильное фрезерование Фрезы Walter F 4031 для профильной чистовой обработки Xtra-tec NCT ScrewFit пластины с одной режущей кромкой пластины с задними углами Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F232

Профильное фрезерование Фрезы Walter F 4031 для профильной чистовой обработки Xtra-tec NCT ScrewFit пластины с одной режущей кромкой пластины с задними углами

Профильное фрезерование Фрезы Walter F 4031 для профильной чистовой обработки Xtra-tec NCT ScrewFit пластины с одной режущей кромкой пластины с задними углами - дополнительный угол вдоль вспомогательной режущей кромки Инструмент Обозначение Dc мм d1 мм U мм l1 мм Z Количество пластин Тип F4031.T14.012.Z02.20 12 T14 25 2 0,1 1 P8001-D12R F4031.T14.016.Z02.25 16 T14 25 2 0,1 1 P8001-D16R F4031.T18.020.Z02.32 20 T18 30 2 0,1 1 P8001-D20R F4031.T22.025.Z02.40 25 T22 35 2 0,1 1 P8001-D25R F4031.T28.032.Z02.50 32 T22 40 2 0,2 1 P8001-D32R F4031.Z12.012.Z02.20 12 12 32 130 2 0,1 1 P8001-D12R F4031.Z16.016.Z02.25 16 16 40 140 2 0,2 1 P8001-D16R F4031.Z20.020.Z02.32 20 20 50 160 2 0,4 1 P8001-D20R F4031.Z25.025.Z02.40 25 25 63 160 2 0,5 1 P8001-D25R F4031.Z32.032.Z02.50 32 32 80 180 2 1,0 1 P8001-D32R Цилиндрический хвостовик Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. D F 232
