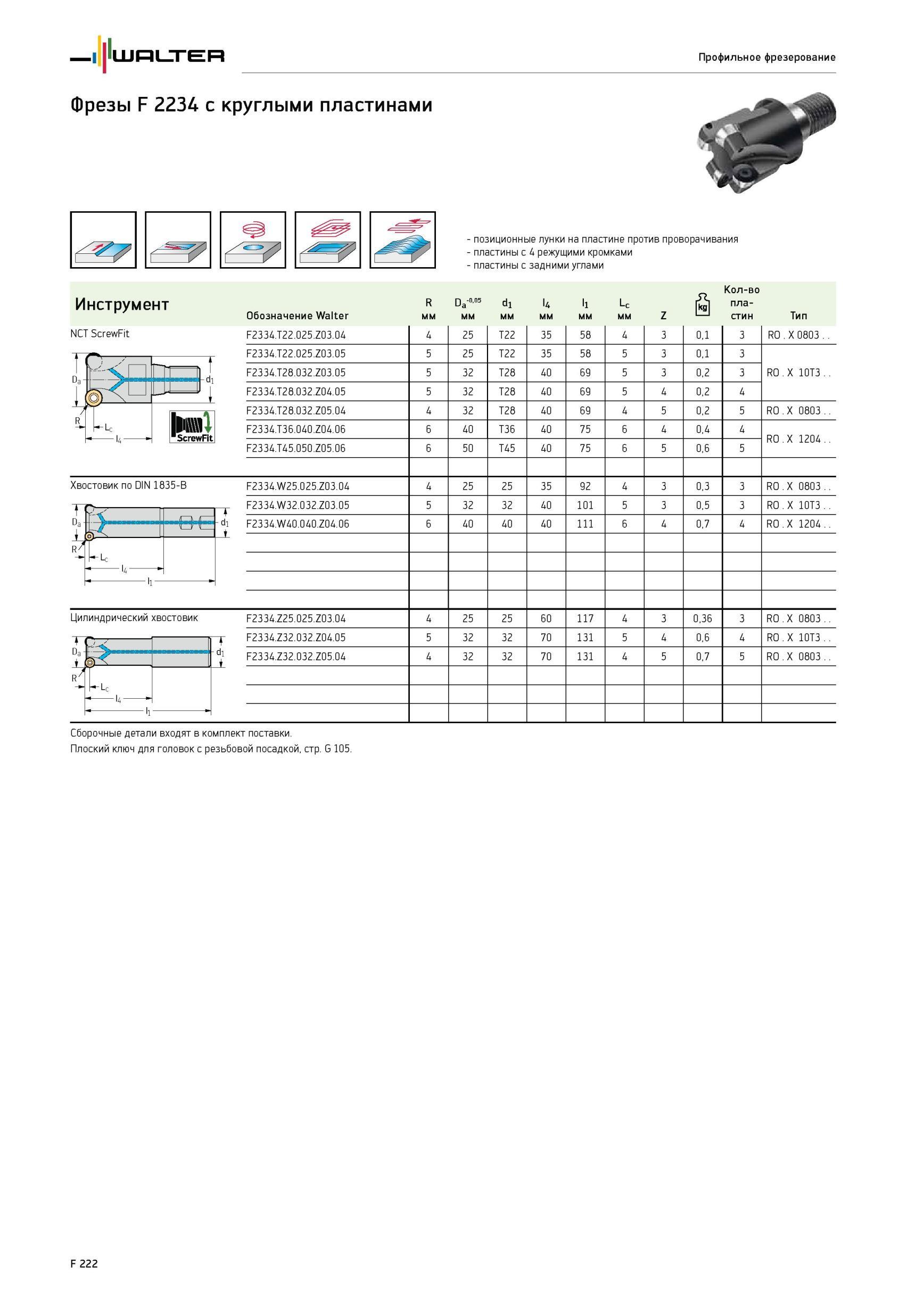

1872 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F222

1872 Профильное фрезерование Фрезы Walter F 2234 с круглыми пластинами NCT ScrewFit позиционные лунки на пластине против проворачивания пластины с 4 режущими кромк Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F222

Профильное фрезерование Фрезы Walter F 2234 с круглыми пластинами NCT ScrewFit позиционные лунки на пластине против проворачивания пластины с 4 режущими кромк

Профильное фрезерование Фрезы Walter F 2234 с круглыми пластинами NCT ScrewFit позиционные лунки на пластине против проворачивания пластины с 4 режущими кромками пластины с задними углами Инструмент Обозначение R Da-0 05 d1 мм U мм l1 мм Lc мм Z Количество kgl пластин Тип F2334.T22.025.Z03.04 4 25 T22 35 58 4 3 0,1 3 RO X 0803.. F2334.T22.025.Z03.05 5 25 T22 35 58 5 3 0,1 3 RO.X 10T3.. F2334.T28.032.Z03.05 5 32 T28 40 69 5 3 0,2 3 F2334.T28.032.Z04.05 5 32 T28 40 69 5 4 0,2 4 F2334.T28.032.Z05.04 4 32 T28 40 69 4 5 0,2 5 RO.X 0803 F2334.T36.040.Z04.06 6 40 T36 40 75 6 4 0,4 4 RO.X 1204 F2334.T45.050.Z05.06 6 50 T45 40 75 6 5 0,6 5 F2334.W25.025.Z03.04 4 25 25 35 92 4 3 0,3 3 RO.X 0803 F2334.W32.032.Z03.05 5 32 32 40 101 5 3 0,5 3 RO.X 10T3 F2334.W40.040.Z04.06 6 40 40 40 111 6 4 0,7 4 RO.X 1204 F2334.Z25.025.Z03.04 4 25 25 60 117 4 3 0,36 3 RO.X 0803.. F2334.Z32.032.Z04.05 5 32 32 70 131 5 4 0,6 4 RO X 10T3 F2334.Z32.032.Z05.04 4 32 32 70 131 4 5 0,7 5 RO .X 0803 Хвостовик по DIN 1835-B Цилиндрический хвостовик :u Сборочные детали входят в комплект поставки. Плоский ключ для головок с резьбовой посадкой, стр. G 105. R L R F 222
