WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

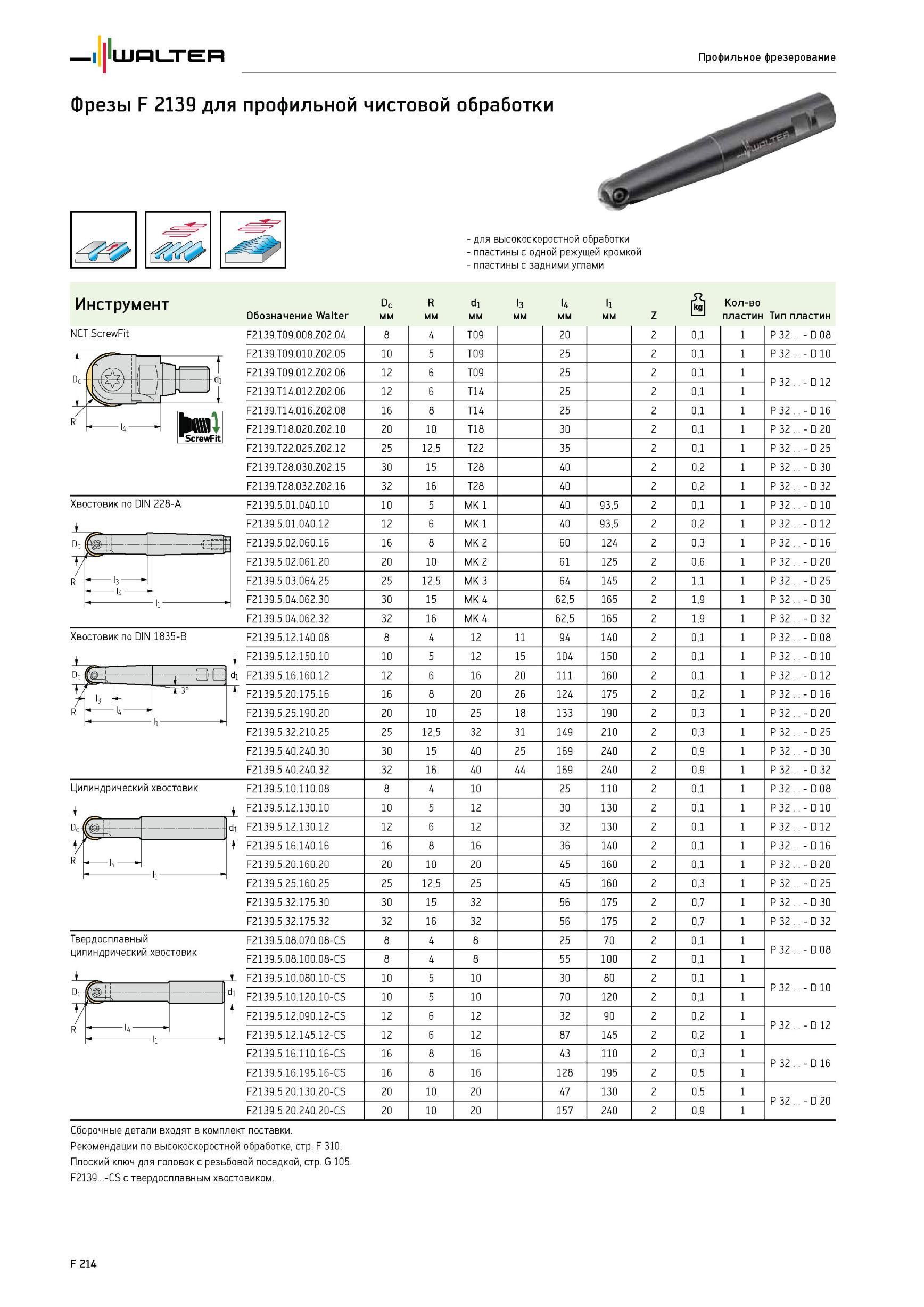

1864 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F214

1864 Профильное фрезерование Фрезы Walter F 2139 для профильной чистовой обработки для высокоскоростной обработки пластины с одной режущей кромкой пластины с задни Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F214

Профильное фрезерование Фрезы Walter F 2139 для профильной чистовой обработки для высокоскоростной обработки пластины с одной режущей кромкой пластины с задни

Профильное фрезерование Фрезы Walter F 2139 для профильной чистовой обработки для высокоскоростной обработки пластины с одной режущей кромкой пластины с задними углами Инструмент Обозначение R мм d1 мм l3 мм U мм l1 мм Количество пластин Тип пластин F2139.T09.008.Z02.04 8 4 T09 20 2 0,1 1 P 32 - D 08 F2139.T09.010.Z02.05 10 5 T09 25 2 0,1 1 P 32 - D 10 F2139.T09.012.Z02.06 12 6 T09 25 2 0,1 1 P 32 - D 12 F2139.T14.012.Z02.06 12 6 T14 25 2 0,1 1 F2139.T14.016.Z02.08 16 8 T14 25 2 0,1 1 P 32 - D 16 F2139.T18.020.Z02.10 20 10 T18 30 2 0,1 1 P 32 - D 20 F2139.T22.025.Z02.12 25 12,5 T22 35 2 0,1 1 P 32 - D 25 F2139.T28.030.Z02.15 30 15 T28 40 2 0,2 1 P 32 - D 30 F2139.T28.032.Z02.16 32 16 T28 40 2 0,2 1 P 32 - D 32 F2139.5.01.040.10 10 5 MK 1 40 93,5 2 0,1 1 P 32 - D 10 F2139.5.01.040.12 12 6 MK 1 40 93,5 2 0,2 1 P 32 - D 12 F2139.5.02.060.16 16 8 MK 2 60 124 2 0,3 1 P 32 - D 16 F2139.5.02.061.20 20 10 MK 2 61 125 2 0,6 1 P 32 - D 20 F2139.5.03.064.25 25 12,5 MK 3 64 145 2 1,1 1 P 32 - D 25 F2139.5.04.062.30 30 15 MK 4 62,5 165 2 1,9 1 P 32 - D 30 F2139.5.04.062.32 32 16 MK 4 62,5 165 2 1,9 1 P 32 - D 32 F2139.5.12.140.08 8 4 12 11 94 140 2 0,1 1 P 32 - D 08 F2139.5.12.150.10 10 5 12 15 104 150 2 0,1 1 P 32 - D 10 F2139.5.16.160.12 12 6 16 20 111 160 2 0,1 1 P 32 - D 12 F2139.5.20.175.16 16 8 20 26 124 175 2 0,2 1 P 32 - D 16 F2139.5.25.190.20 20 10 25 18 133 190 2 0,3 1 P 32 - D 20 F2139.5.32.210.25 25 12,5 32 31 149 210 2 0,3 1 P 32 - D 25 F2139.5.40.240.30 30 15 40 25 169 240 2 0,9 1 P 32 - D 30 F2139.5.40.240.32 32 16 40 44 169 240 2 0,9 1 P 32 - D 32 F2139.5.10.110.08 8 4 10 25 110 2 0,1 1 P 32 - D 08 F2139.5.12.130.10 10 5 12 30 130 2 0,1 1 P 32 - D 10 F2139.5.12.130.12 12 6 12 32 130 2 0,1 1 P 32 - D 12 F2139.5.16.140.16 16 8 16 36 140 2 0,1 1 P 32 - D 16 F2139.5.20.160.20 20 10 20 45 160 2 0,1 1 P 32 - D 20 F2139.5.25.160.25 25 12,5 25 45 160 2 0,3 1 P 32 - D 25 F2139.5.32.175.30 30 15 32 56 175 2 0,7 1 P 32 - D 30 F2139.5.32.175.32 32 16 32 56 175 2 0,7 1 P 32 - D 32 F2139.5.08.070.08-CS 8 4 8 25 70 2 0,1 1 P 32 - D 08 F2139.5.08.100.08-CS 8 4 8 55 100 2 0,1 1 F2139.5.10.080.10-CS 10 5 10 30 80 2 0,1 1 P 32 - D 10 F2139.5.10.120.10-CS 10 5 10 70 120 2 0,1 1 F2139.5.12.090.12-CS 12 6 12 32 90 2 0,2 1 P 32 - D 12 F2139.5.12.145.12-CS 12 6 12 87 145 2 0,2 1 F2139.5.16.110.16-CS 16 8 16 43 110 2 0,3 1 P 32 - D 16 F2139.5.16.195.16-CS 16 8 16 128 195 2 0,5 1 F2139.5.20.130.20-CS 20 10 20 47 130 2 0,5 1 P 32 - D 20 F2139.5.20.240.20-CS 20 10 20 157 240 2 0,9 1 поставки. Рекомендации по высокоскоростной обработке, стр. F 310. Плоский ключ для головок с резьбовой посадкой, стр. G 105. F2139...-CS с твердосплавным хвостовиком. D c Z мм F 214 Сборочные детали входят в комплект поставки. Твердосплавный цилиндрический хвостовик Цилиндрический хвостовик Хвостовик по DIN 1835-B Хвостовик по DIN 228-A NCT ScrewFit
