HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Прочие составляющие силы резания при сверлении Пассивная составляющая силы резания Fp направлена радиально наружу (см рис 3 4) Она зависит

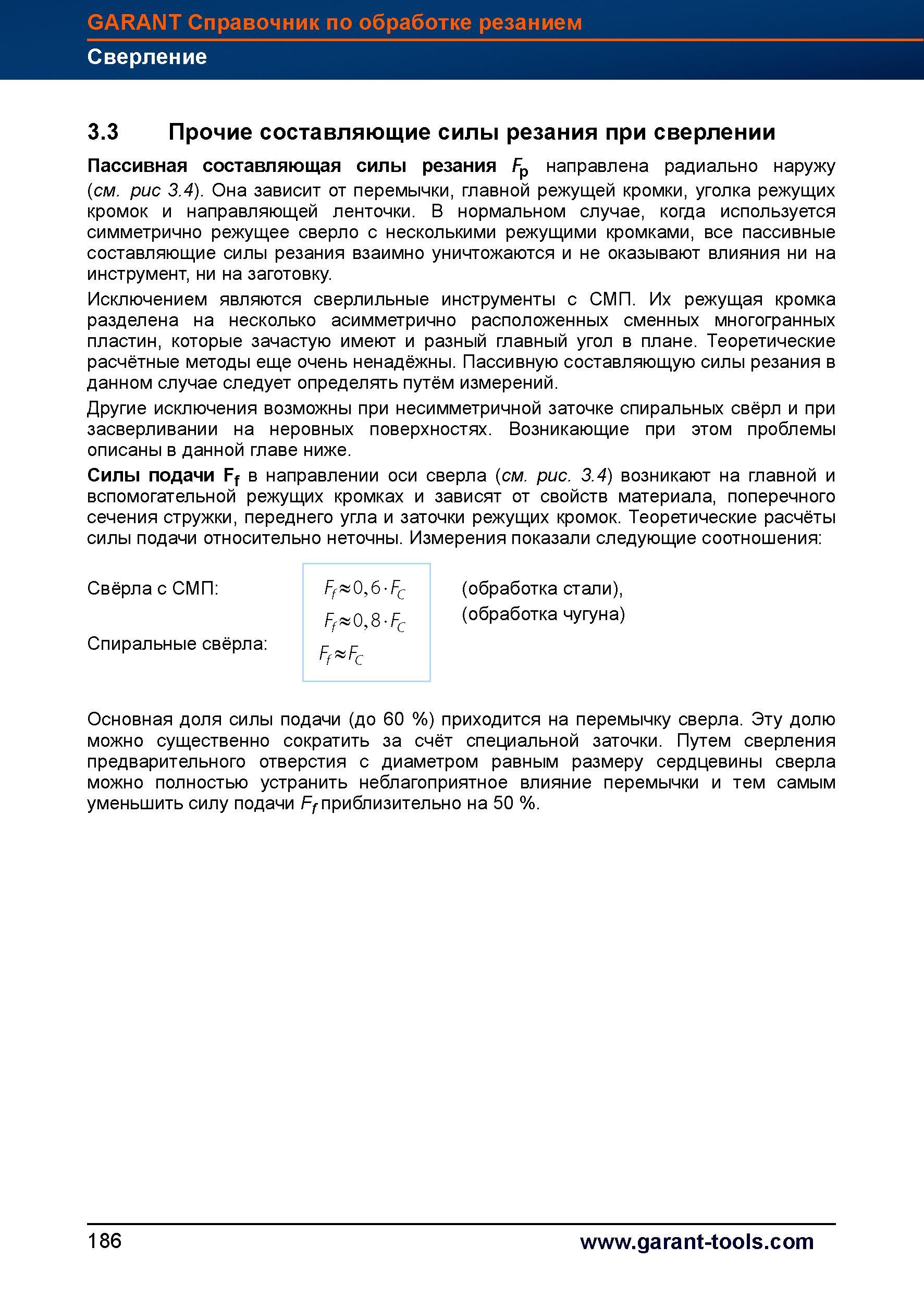

214 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.186

214 Прочие составляющие силы резания при сверлении Пассивная составляющая силы резания Fp направлена радиально наружу (см рис 3 4) Она зависит Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 186

Прочие составляющие силы резания при сверлении Пассивная составляющая силы резания Fp направлена радиально наружу (см рис 3 4) Она зависит

Прочие составляющие силы резания при сверлении Пассивная составляющая силы резания Fp направлена радиально наружу (см. рис 3.4). Она зависит от перемычки, главной режущей кромки, уголка режущих кромок и направляющей ленточки. В нормальном случае, когда используется симметрично режущее сверло с несколькими режущими кромками, все пассивные составляющие силы резания взаимно уничтожаются и не оказывают влияния ни на инструмент, ни на заготовку. Исключением являются сверлильные инструменты с СМП. Их режущая кромка разделена на несколько асимметрично расположенных сменных многогранных пластин, которые зачастую имеют и разный главный угол в плане. Теоретические расчётные методы еще очень ненадёжны. Пассивную составляющую силы резания в данном случае следует определять путём измерений. Другие исключения возможны при несимметричной заточке спиральных свёрл и при засверливании на неровных поверхностях. Возникающие при этом проблемы описаны в данной главе ниже. Силы подачи Ff в направлении оси сверла (см. рис. 3.4) возникают на главной и вспомогательной режущих кромках и зависят от свойств материала, поперечного сечения стружки, переднего угла и заточки режущих кромок. Теоретические расчёты силы подачи относительно неточны. Измерения показали следующие соотношения Свёрла с СМП Ff - 0,6- Fc Fr - 0,8 FC Спиральные свёрла Ff FC (обработка стали), (обработка чугуна) Основная доля силы подачи (до 60 %) приходится на перемычку сверла. Эту долю можно существенно сократить за счёт специальной заточки. Путем сверления предварительного отверстия с диаметром равным размеру сердцевины сверла можно полностью устранить неблагоприятное влияние перемычки и тем самым уменьшить силу подачи Ff приблизительно на 50 %. 186 GARANT Справочник по обработке резанием Сверление 3.3
