WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

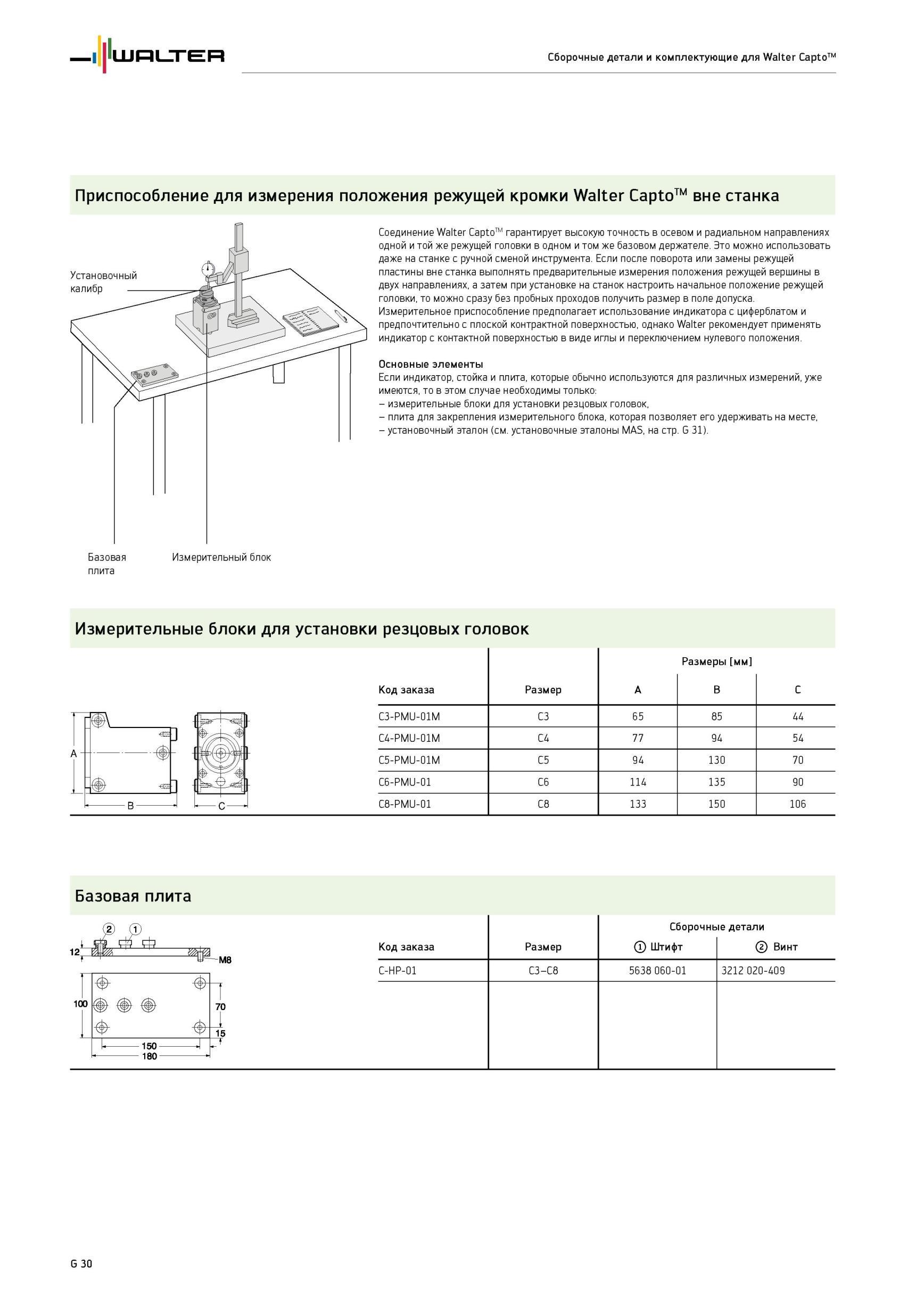

2010 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G30

2010 Приспособление для измерения положения режущей кромки Walter Capto вне станка Соединение Walter Capto гарантирует высокую точность в осевом и радиальном напра Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G30

Приспособление для измерения положения режущей кромки Walter Capto вне станка Соединение Walter Capto гарантирует высокую точность в осевом и радиальном напра

Приспособление для измерения положения режущей кромки Walter Capto вне станка Соединение Walter Capto гарантирует высокую точность в осевом и радиальном направлениях одной и той же режущей головки в одном и том же базовом держателе. Это можно использовать даже на станке с ручной сменой инструмента. Если после поворота или замены режущей пластины вне станка выполнять предварительные измерения положения режущей вершины в двух направлениях, а затем при установке на станок настроить начальное положение режущей головки, то можно сразу без пробных проходов получить размер в поле допуска. Измерительное приспособление предполагает использование индикатора с циферблатом и предпочтительно с плоской контрактной поверхностью, однако Walter рекомендует применять индикатор с контактной поверхностью в виде иглы и переключением нулевого положения. Основные элементы Если индикатор, стойка и плита, которые обычно используются для различных измерений, уже имеются, то в этом случае необходимы только - измерительные блоки для установки резцовых головок, - плита для закрепления измерительного блока, которая позволяет его удерживать на месте, - установочный эталон (см. установочные эталоны MAS, на стр. G 31). Измерительные блоки для установки резцовых головок Код заказа Размер A Размеры мм B C C3-PMU-01M C3 65 85 44 C4-PMU-01M C4 77 94 54 C5-PMU-01M C5 94 130 70 C6-PMU-01 C6 114 135 90 C8-PMU-01 C8 133 150 106 Базовая плита Код заказа Размер Сборочнь Штифт ie детали Винт C-HP-01 C3-C8 5638 060-01 3212 020-409 B G 30 Установочный калибр Базовая Измерительный блок плита Сборочные детали и комплектующие для Walter Capto
