Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)




2136 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.H38

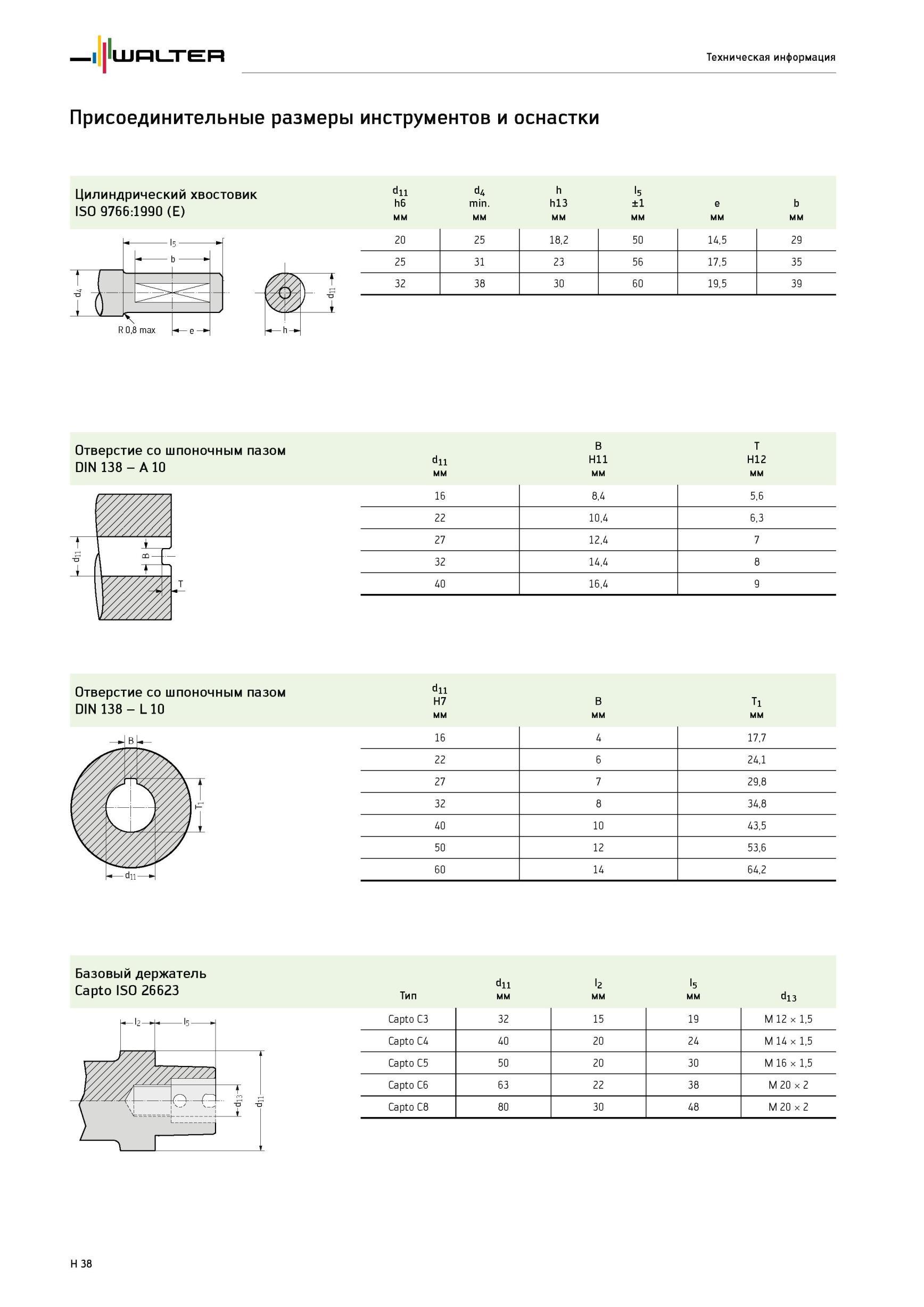

2136 Присоединительные размеры инструментов и оснастки Цилиндрический хвостовик ISO 9766:1990 (E) Базовый держатель Capto ISO 26623 Отверстие со шпоночным пазом DI Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H38

Присоединительные размеры инструментов и оснастки Цилиндрический хвостовик ISO 9766:1990 (E) Базовый держатель Capto ISO 26623 Отверстие со шпоночным пазом DI

Присоединительные размеры инструментов и оснастки Цилиндрический хвостовик ISO 9766:1990 (E) Базовый держатель Capto ISO 26623 Отверстие со шпоночным пазом DIN 138 dll h6 мм d4 min. мм h h13 мм l5 ±1 мм e мм b мм 20 25 18,2 50 14,5 29 25 31 23 56 17,5 35 32 38 30 60 19,5 39 Базовый держатель Capto ISO 26623 Тип dn мм l2 мм l5 мм d13 Capto C3 32 15 19 M 12 x 1,5 Capto C4 40 20 24 M 14 x 1,5 Capto C5 50 20 30 M 16 x 1,5 Capto C6 63 22 38 M 20 x 2 Capto C8 80 30 48 M 20 x 2 H 38 Отверстие со шпоночным пазом DIN 138 - A 10 B T d11 H11 H12 мм 16 8,4 5,6 22 10,4 6,3 27 12,4 7 32 14,4 8 40 16,4 9 Отверстие со шпоночным пазом DIN 138 - L 10 d11 H7 B T1 мм 16 4 17,7 22 6 24,1 27 7 29,8 32 8 34,8 40 10 43,5 50 12 53,6 60 14 64,2 Техническая информация




См.также / See also :

Информация от компании Walter для оптимального использования режущего инструмента


Указатель общего каталога инструмента WALTER 2012 на русском языке





Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

2133 Цилиндрический хвостовик DIN 6535 HA / DIN 6535 HB Цилиндрический хвостовик DIN 6535 HE Присоединительные размеры инструментов и оснастки dll h6 мм l5 +2 мм b Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H352133 2134 Цилиндрический хвостовик DIN 1835 A / DIN 1835 B Цилиндрический хвостовик DIN 1835 E Присоединительные размеры инструментов и оснастки dll h6 мм l5 +2 мм b +0 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H362134 2135 Присоединительные размеры инструментов и оснастки Базовый держатель (MK) DIN 228 A Базовый держатель (SK) DIN 69 871, часть 1, форма A Базовый держатель (MK) Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H372135 2137 Базовый держатель ConeFit Тип Присоединительные размеры инструментов и оснастки dii мм l5 мм SW мм Техническая информация E10 9,7 12,4 8 E1 11,7 14,5 10 E16 1 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H392137 2138 Присоединительные размеры инструментов и оснастки Отверстия со шпоночным пазом для шпиндельных головок по DIN 2079 форма B dii мм Hii мм Di мм dii мм d2i мм D Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H402138 2139 Допуски по ISO Интервал Поля допусков валов размеров мм Поля допусков указаны в мкм по DIN ISO 286 (ранее DIN 7160 или DIN 7161) d11 e8 h5 h6 h7 h8 h9 h10 h11 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. H412139
