Принцип работы и преимущества четырехточечной инструментальной системы Guhring HSK для минимального смазывания MMS и для стандартного центрального под

1526 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.1555

1526 Принцип работы и преимущества четырехточечной инструментальной системы Guhring HSK для минимального смазывания MMS и для стандартного центрального под Каталог GUHRING 2012 Осевой режущий инструмент и станочная инструментальная оснастка Стр. 1555

Принцип работы и преимущества четырехточечной инструментальной системы Guhring HSK для минимального смазывания MMS и для стандартного центрального под

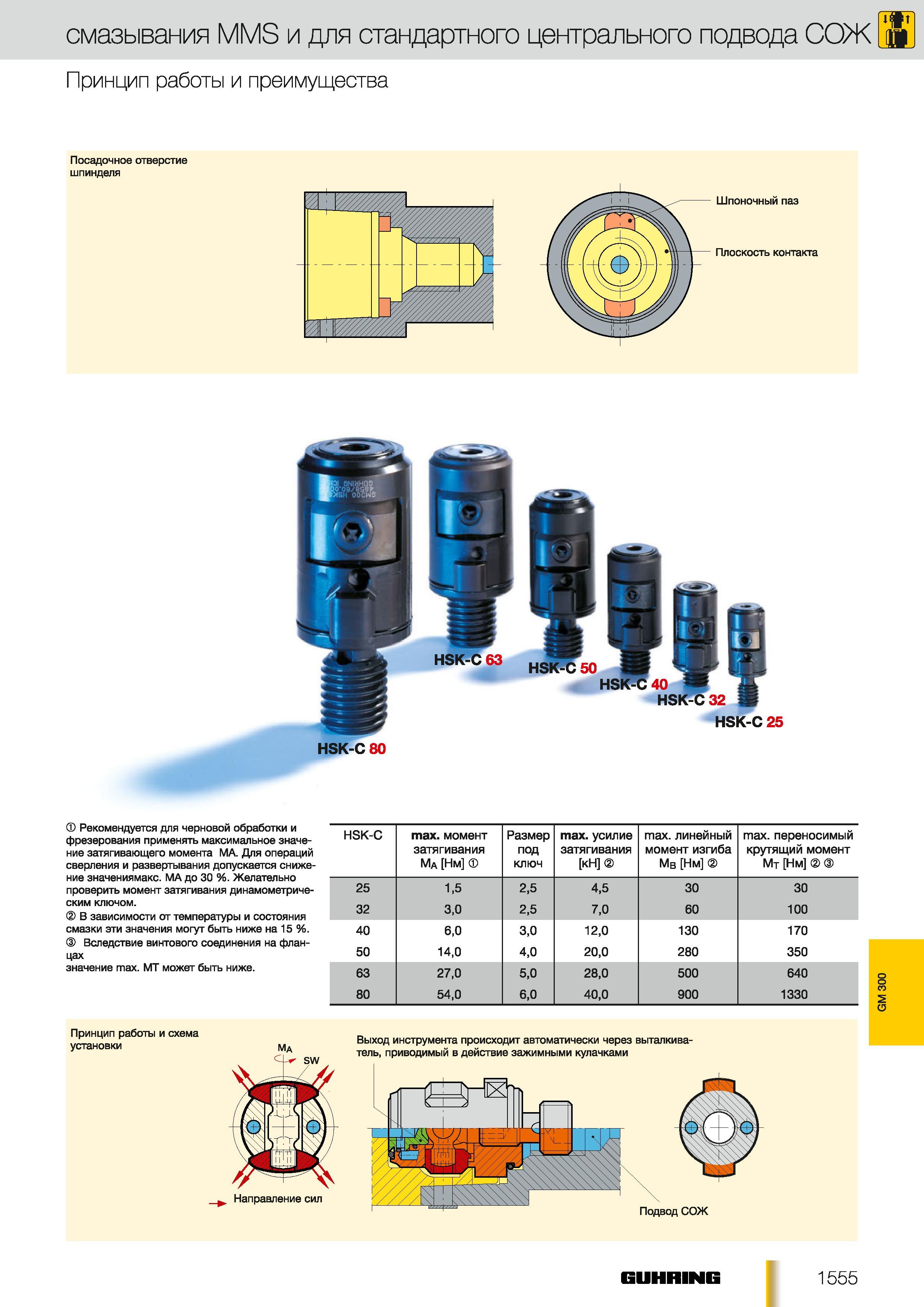

Принцип работы и преимущества четырехточечной инструментальной системы Guhring HSK для минимального смазывания MMS и для стандартного центрального подвода СОЖ Посадочное отверстие шпинделя Шпоночный паз Плоскость контакта HSK-C 80 Рекомендуется для черновой обработки и фрезерования применять максимальное значение затягивающего момента МА. Для операций сверления и развертывания допускается снижение значениямакс. МА до 30 %. Желательно проверить момент затягивания динамометрическим ключом. В зависимости от температуры и состояния смазки эти значения могут быть ниже на 15 %. Вследствие винтового соединения на фланцах значение max. МТ может быть ниже. HSK-C max. момент затягивания МА Нм Размер ПОД ключ max. усилие затягивания кН max. линейный момент изгиба Мв Нм max. переносимый крутящий момент Мт Нм 25 15 25 45 30 30 32 30 25 70 60 100 40 60 30 120 130 170 50 140 40 200 280 350 63 270 50 280 500 640 80 540 60 400 900 1330 Принцип работы и схема установки МА Выход инструмента происходит автоматически через выталкиватель приводимый в действие зажимными кулачками Подвод СОЖ GUHRING 1555 Принцип работы и преимущества
