Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Принятая система обозначений свёрл Walter Titex Тип инструмента A Спиральные свёрла Maximiza E Зенкеры и зенковки конические F Развёртки K Центровочные свёрла

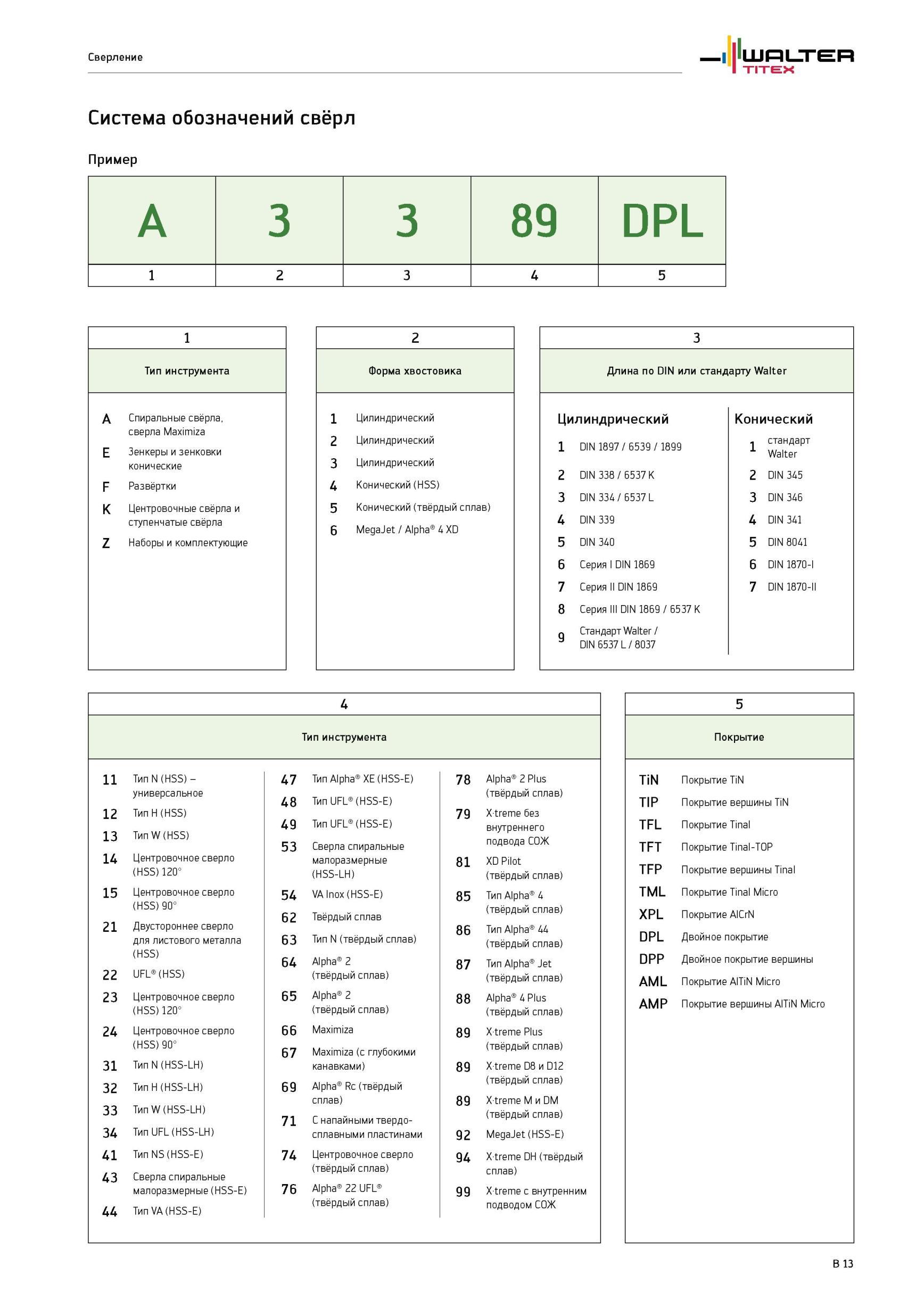

345 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.B13

345 Принятая система обозначений свёрл Walter Titex Тип инструмента A Спиральные свёрла Maximiza E Зенкеры и зенковки конические F Развёртки K Центровочные свёрла Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. B13

Принятая система обозначений свёрл Walter Titex Тип инструмента A Спиральные свёрла Maximiza E Зенкеры и зенковки конические F Развёртки K Центровочные свёрла

Принятая система обозначений свёрл Walter Titex Тип инструмента A Спиральные свёрла Maximiza E Зенкеры и зенковки конические F Развёртки K Центровочные свёрла _ и ступенчатые свёрла Z Наборы и комплектующие 2 Форма хвостовика 1 Цилиндрический 2 Цилиндрический 3 Цилиндрический 4 Конический (HSS) 5 Конический (твёрдый сплав) 6 MegaJet / Alpha 4 XD 3 Длина по DIN или стандарту Walter Цилиндрический Конический 1 DIN 1897 / 6539 / 1899 1 стандарт Walter 2 DIN 338 / 6537 K 2 DIN 345 3 DIN 334 / 6537 L 3 DIN 346 4 DIN 339 4 DIN 341 5 DIN 340 5 DIN 8041 6 Серия I DIN 1869 6 DIN 1870-I 7 Серия DIN 1869 7 DIN 1870-II 8 Серия III DIN 1869 / 6537 K 9 Стандарт Walter / 9 DIN 6537 L / 8037 4 Тип инструмента 11 Тип N (HSS) -универсальное 12 Тип H (HSS) 13 Тип W (HSS) 14 Центровочное сверло (HSS)120° 15 Центровочное сверло (HSS) 90° 21 Двустороннее сверло для листового металла (HSS) 22 UFL (HSS) 23 Центровочное сверло (HSS) 120° 24 Центровочное сверло (HSS) 90° 31 Тип N (HSS-LH) 32 Тип H (HSS-LH) 33 Тип W (HSS-LH) 34 Тип UFL (HSS-LH) 41 Тип NS (HSS-E) 43 Сверла спиральные малоразмерные (HSS-E) 44 Тип VA (HSS-E) 47 Тип Alpha XE (HSS-E) 48 Тип UFL (HSS-E) 49 Тип UFL (HSS-E) 53 Сверла спиральные малоразмерные (HSS-LH) 54 VA Inox (HSS-E) 62 Твёрдый сплав 63 Тип N (твёрдый сплав) 64 Alpha 2 (твёрдый сплав) 65 Alpha 2 (твёрдый сплав) 66 Maximiza 67 Maximiza (с глубокими канавками) 69 Alpha Rc (твёрдый сплав) 71 С напайными твердосплавными пластинами 74 Центровочное сверло (твёрдый сплав) 76 Alpha 22 UFL (твёрдый сплав) 78 Alpha 2 Plus (твёрдый сплав) 79 Xtreme без внутреннего подвода СОЖ 81 XD Pilot (твёрдый сплав) 85 Тип Alpha 4 (твёрдый сплав) 86 Тип Alpha 44 (твёрдый сплав) 87 Тип Alpha Jet (твёрдый сплав) 88 Alpha 4 Plus (твёрдый сплав) 89 Xtreme Plus (твёрдый сплав) 89 Xtreme D8 и D12 (твёрдый сплав) 89 Xtreme M и DM (твёрдый сплав) 92 MegaJet (HSS-E) 94 Xtreme DH (твёрдый сплав) 99 Xtreme с внутренним подводом СОЖ 5 Покрытие TiN Покрытие TiN TIP Покрытие вершины TiN TFL Покрытие Tinal TFT Покрытие Tinal-TOP TFP Покрытие вершины Tinal TML Покрытие Tinal Micro XPL Покрытие AlCrN DPL Двойное покрытие DPP Двойное покрытие вершины AML Покрытие AlTiN Micro AMP Покрытие вершины AlTiN Mic B 13 Сверление TITEX Пример A 3 3 89 DPL 1 2 3 4 5 1
