Принятая производителем система шифрования обозначения металлорежущего инструмента Скиф-М Продолжение Диаметр посадочного отверстия торцовых, насадных и

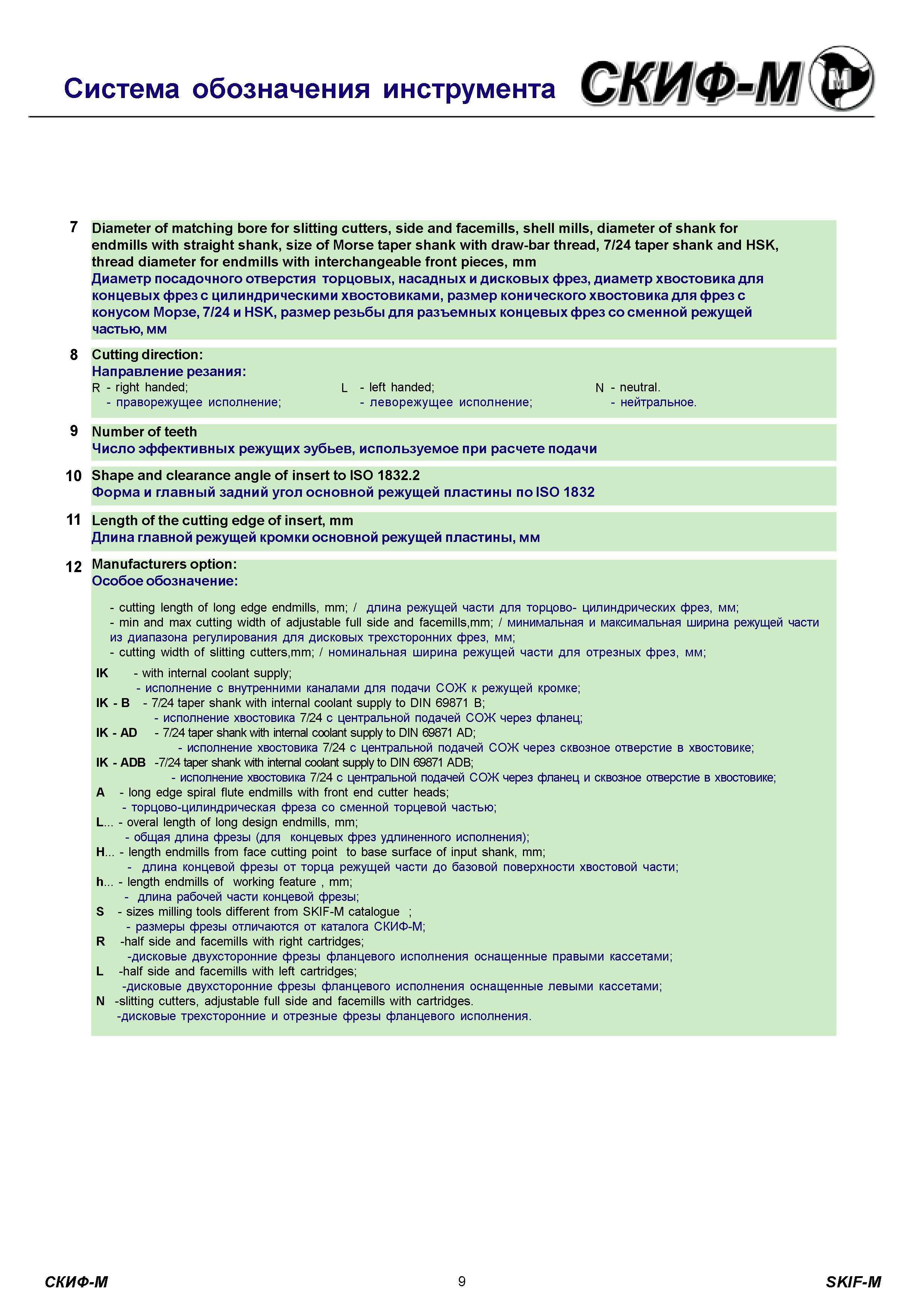

9 Каталог СКИФ-М 2011 Металлорежущий инструмент и инструментальная оснастка Стр.9

9 Принятая производителем система шифрования обозначения металлорежущего инструмента Скиф-М Продолжение Диаметр посадочного отверстия торцовых, насадных и Каталог СКИФ-М 2011 Металлорежущий инструмент для фрезерования и сверления Инструментальная оснастка для металлообрабатывающих станков Стр. 9

Принятая производителем система шифрования обозначения металлорежущего инструмента Скиф-М Продолжение Диаметр посадочного отверстия торцовых, насадных и

Принятая производителем система шифрования обозначения металлорежущего инструмента Скиф-М Продолжение Диаметр посадочного отверстия торцовых, насадных и дисковых фрез, диаметр хвостовика для концевых фрез с цилиндрическими хвостовиками, размер конического хвостовика для фрез с конусом Морзе, 7/24 и HSK, размер резьбы для разъемных концевых фрез со сменной режущей частью, мм Cutting direction Направление резания R right hand ed L left handed N neutral. праворежущее исполнение леворежущее исполнение нейтральное. Number of teeth Число эффективных режущих эубьев, используемое при расчете подачи Shape and clearance angle of insert to ISO 1832.2 Форма и главный задний угол основной режущей пластины по ISO 1832 Length of the cutting edge of insert, mm Длина главной режущей кромки основной режущей пластины, мм Manufacturers option Особое обозначение cutting length of long edge endmills, mm длина режущей части для торцово- цилиндрических фрез, мм min and max cutting width of adjustable full side and facemills,mm минимальная и максимальная ширина режущей части из диапазона регулирования для дисковых трехсторонних фрез, мм cutting width of slitting cutters,mm номинальная ширина режущей части для отрезных фрез, мм IK with internal coolant supply исполнение с внутренними каналами для подачи СОЖ к режущей кромке IK B 7/24 taper shank with internal coolant supply to DIN 69871 B исполнение хвостовика 7/24 с центральной подачей СОЖ через фланец IK AD 7/24 taper shank with internal coolant supply to DIN 69871 AD исполнение хвостовика 7/24 с центральной подачей СОЖ через сквозное отверстие в хвостовике IK ADB -7/24 taper shank with internal coolant supply to DIN 69871 ADB исполнение хвостовика 7/24 с центральной подачей СОЖ через фланец и сквозное отверстие в хвостовике A long edge spiral flute endmills with front end cutter heads торцово-цилиндрическая фреза со сменной торцевой частью L overal length of long design endmills, mm общая длина фрезы (для концевых фрез удлиненного исполнения) H length endmills from face cutting point to base surface of input shank, mm длина концевой фрезы от торца режущей части до базовой поверхности хвостовой части h length endmills of working feature mm длина рабочей части концевой фрезы S sizes milling tools different from SKIF-M catalogue размеры фрезы отличаются от каталога СКИФ-М R -half side and facemills with right cartridges -дисковые двухсторонние фрезы фланцевого исполнения оснащенные правыми кассетами L -half side and facemills with left cartridges -дисковые двухсторонние фрезы фланцевого исполнения оснащенные левыми кассетами N -slitting cutters, adjustable full side and facemills with cartridges. -дисковые трехсторонние и отрезные фрезы фланцевого исполнения. СКИФ-М 9 SKIF-M 7 8 9 10 11 12 Diameter of matching bore for slitting cutters, side and facemills, shell mills, diameter of shank for endmills with straight shank, size of Morse taper shank with draw-bar thread, 7/24 taper shank and HSK, thread diameter for endmills with interchangeable front pieces, mm
