HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

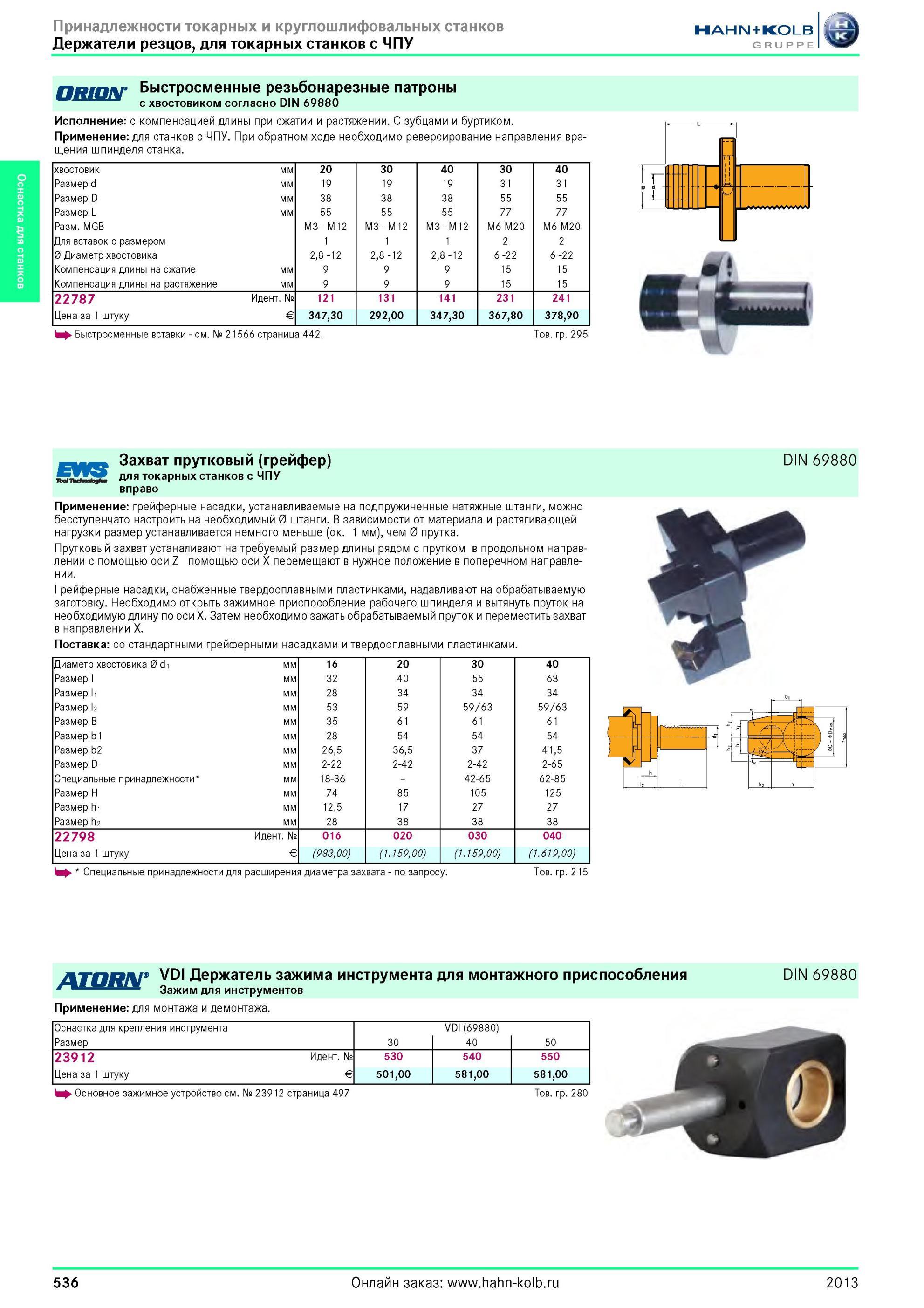

536 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.536

536 Принадлежности токарных и круглошлифовальных станков от Hahn+Kolb Держатели резцов, для токарных станков с ЧПУ Быстросменные резьбонарезные патроны с Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 536

Принадлежности токарных и круглошлифовальных станков от Hahn+Kolb Держатели резцов, для токарных станков с ЧПУ Быстросменные резьбонарезные патроны с

Принадлежности токарных и круглошлифовальных станков от Hahn+Kolb Держатели резцов, для токарных станков с ЧПУ Быстросменные резьбонарезные патроны с хвостовиком согласно DIN 69880 Исполнение с компенсацией длины при сжатии и растяжении. С зубцами и буртиком. Применение для станков с ЧПУ. При обратном ходе необходимо реверсирование направления вращения шпинделя станка. хвостовик мм 20 30 40 30 40 Размер d мм 19 19 19 31 31 Размер D мм 38 38 38 55 55 Размер L мм 55 55 55 77 77 Разм. MGB M3 M12 M3 M12 M3 M12 M6-M20 M6-M20 Для вставок с размером 1 1 1 2 2 0 Диаметр хвостовика 2,8 -12 2,8 -12 2,8 -12 6 -22 6 -22 Компенсация длины на сжатие мм 9 9 9 15 15 Компенсация длины на растяжение мм 9 9 9 15 15 22787 Цена за 1 штуку Идентификационный номер № Евро € 121 347,30 131 292,00 141 347,30 231 367,80 241 378,90 Быстросменные вставки см. № 21566 страница 442. Товарная группа 295 Захват прутковый (грейфер) для токарных станков с ЧПУ вправо Применение грейферные насадки, устанавливаемые на подпружиненные натяжные штанги, можно бесступенчато настроить на необходимый 0 штанги. В зависимости от материала и растягивающей нагрузки размер устанавливается немного меньше (ок. 1 мм), чем 0 прутка. Прутковый захват устаналивают на требуемый размер длины рядом с прутком в продольном направлении с помощью оси Z помощью оси Х перемещают в нужное положение в поперечном направлении. Грейферные насадки, снабженные твердосплавными пластинками, надавливают на обрабатываемую заготовку. Необходимо открыть зажимное приспособление рабочего шпинделя и вытянуть пруток на необходимую длину по оси Х. Затем необходимо зажать обрабатываемый пруток и переместить захват в направлении X. Поставка со стандартными грейферными насадками и твердосплавными пластинками. DIN 69880 Диаметр хвостовика 0 d1 мм 16 20 30 40 Размер I мм 32 40 55 63 Размер l1 мм 28 34 34 34 Размер I2 мм 53 59 59/63 59/63 Размер В мм 35 61 61 61 Размер b1 мм 28 54 54 54 Размер b2 мм 26,5 36,5 37 41,5 Размер D мм 2-22 2-42 2-42 2-65 Специальные принадлежности мм 18-36 42-65 62-85 Размер H мм 74 85 105 125 Размер h1 мм 12,5 17 27 27 Размер h2 мм 28 38 38 38 22798 Идентификационный номер № 016 020 030 040 Цена за 1 штуку Евро € (983,00) (1.159,00) (1.159,00) (1.619,00) h Специальные принадлежности для расширения диаметра захвата по запросу. Товарная группа 215 VDI Держатель зажима инструмента для монтажного приспособления Зажим для инструментов Применение для монтажа и демонтажа. DIN 69880 Оснастка для крепления инструмента Размер 30 VDI (69880) 40 50 23912 Идентификационный номер № 530 540 550 Цена за 1 штуку Евро € 501,00 581,00 581,00 h Основное зажимное устройство см. № 23912 страница 497 Товарная группа 280 536 2013
