Примеры обозначения параметров инструмента согласно стандарта ISO 13399 для фрезерования и сверления отверстий в заготовках из металла

19 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Стр.PR16

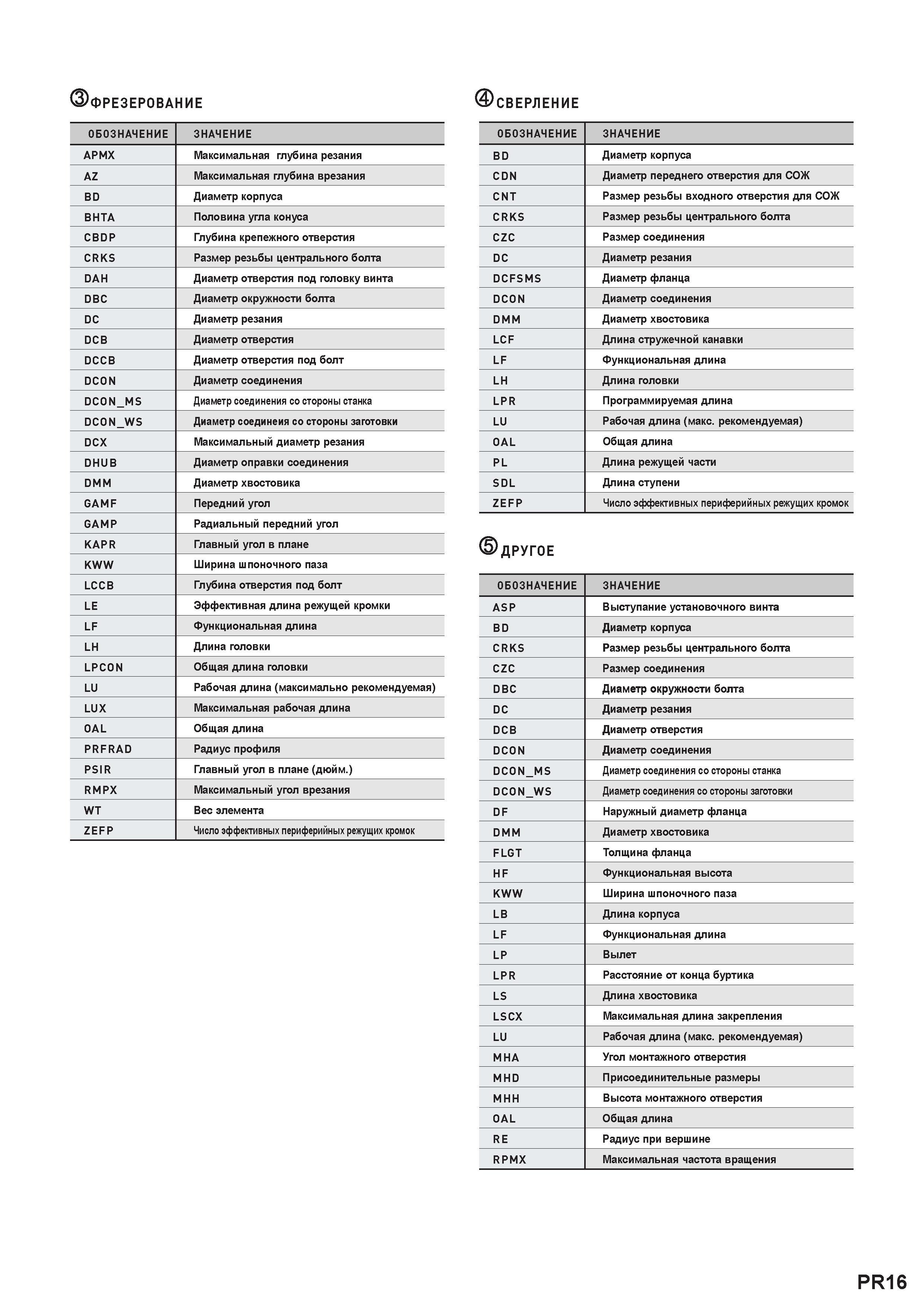

19 Примеры обозначения параметров инструмента согласно стандарта ISO 13399 для фрезерования и сверления отверстий в заготовках из металла Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. PR16

Примеры обозначения параметров инструмента согласно стандарта ISO 13399 для фрезерования и сверления отверстий в заготовках из металла

Примеры обозначения параметров инструмента согласно стандарта ISO 13399 для фрезерования и сверления отверстий в заготовках из металла _ ФРЕЗЕРОВАНИЕ ОБОЗНАЧЕНИЕ ЗНАЧЕНИЕ APMX Максимальная глубина резания AZ Максимальная глубина врезания BD Диаметр корпуса BHTA Половина угла конуса CBDP Глубина крепежного отверстия CRKS Размер резьбы центрального болта DAH Диаметр отверстия под головку винта DBC Диаметр окружности болта DC Диаметр резания DCB Диаметр отверстия DCCB Диаметр отверстия под болт DCON Диаметр соединения DCON MS Диаметр соединения со стороны станка DCON WS Диаметр соединеия со стороны заготовки DCX Максимальный диаметр резания DHUB Диаметр оправки соединения DMM Диаметр хвостовика GAMF Передний угол GAMP Радиальный передний угол KAPR Главный угол в плане KWW Ширина шпоночного паза LCCB Глубина отверстия под болт LE Эффективная длина режущей кромки LF Функциональная длина LH Длина головки LPCON Общая длина головки LU Рабочая длина (максимально рекомендуемая) LUX Максимальная рабочая длина OAL Общая длина PRFRAD Радиус профиля PSIR Главный угол в плане (дюйм.) RMPX Максимальный угол врезания WT Вес элемента ZEFP Число эффективных периферийных режущих кромок Сверление ОБОЗНАЧЕНИЕ ЗНАЧЕНИЕ BD Диаметр корпуса CDN Диаметр переднего отверстия для СОЖ CNT Размер резьбы входного отверстия для СОЖ CRKS Размер резьбы центрального болта CZC Размер соединения DC Диаметр резания DCFSMS Диаметр фланца DCON Диаметр соединения DMM Диаметр хвостовика LCF Длина стружечной канавки LF Функциональная длина LH Длина головки LPR Программируемая длина LU Рабочая длина (макс. рекомендуемая) OAL Общая длина PL Длина режущей части SDL Длина ступени ZEFP Число эффективных периферийных режущих кромок ДРУГОЕ ОБОЗНАЧЕНИЕ ЗНАЧЕНИЕ ASP Выступание установочного винта BD Диаметр корпуса CRKS Размер резьбы центрального болта CZC Размер соединения DBC Диаметр окружности болта DC Диаметр резания DCB Диаметр отверстия DCON Диаметр соединения DCON MS Диаметр соединения со стороны станка DCON WS Диаметр соединения со стороны заготовки DF Наружный диаметр фланца DMM Диаметр хвостовика FLGT Толщина фланца HF Функциональная высота KWW Ширина шпоночного паза LB Длина корпуса LF Функциональная длина LP Вылет LPR Расстояние от конца буртика LS Длина хвостовика LSCX Максимальная длина закрепления LU Рабочая длина (макс. рекомендуемая) MHA Угол монтажного отверстия MHD Присоединительные размеры MHH Высота монтажного отверстия OAL Общая длина RE Радиус при вершине RPMX Максимальная частота вращения PR16
