155 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A139

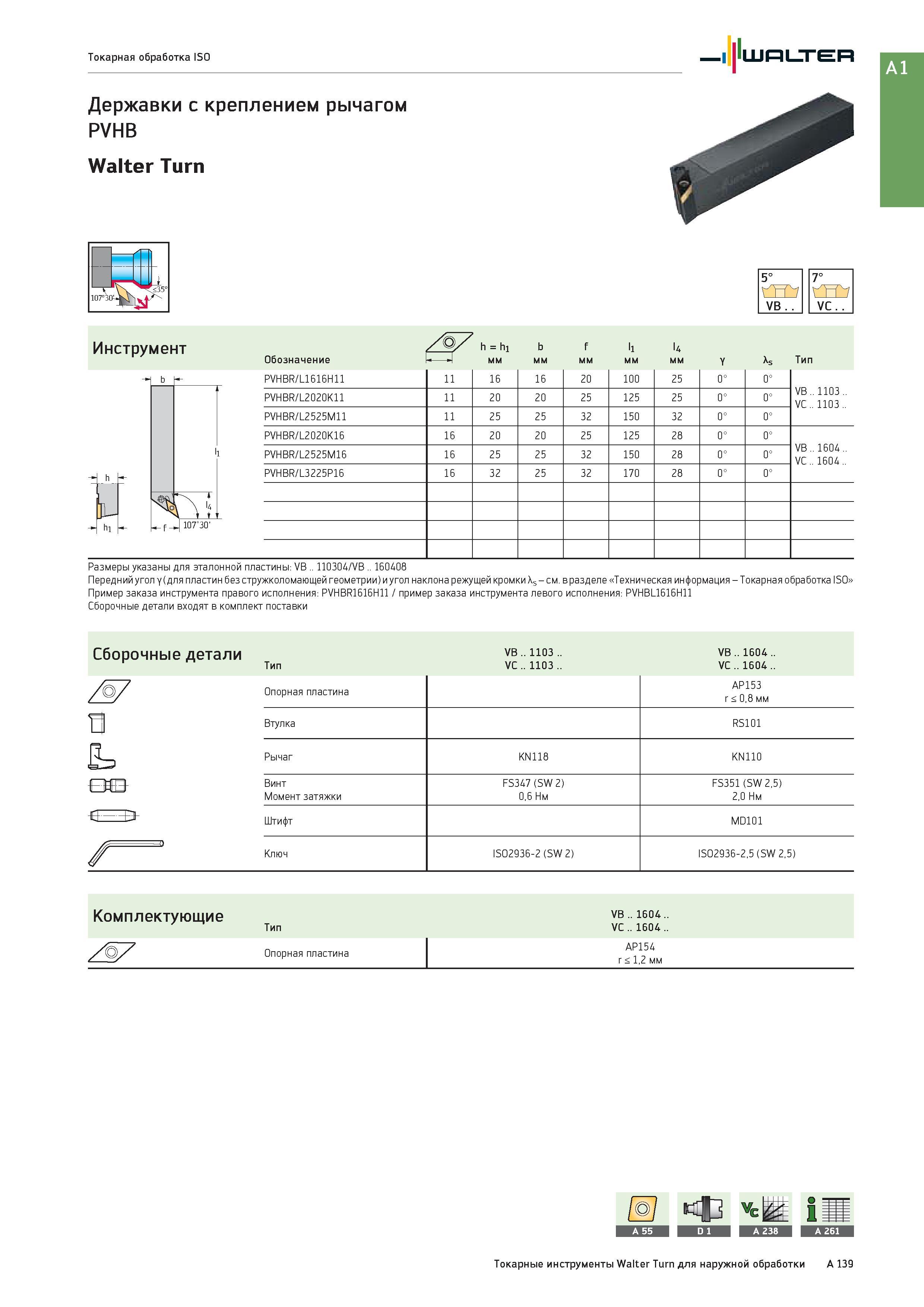

155 Пример заказа инструмента Walter левого исполнения PVHBL1616H11 Сборочные детали входят в комплект поставки Сборочные детали Тип VB 1103 VC 1103 VB 1604 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A139

Пример заказа инструмента Walter левого исполнения PVHBL1616H11 Сборочные детали входят в комплект поставки Сборочные детали Тип VB 1103 VC 1103 VB 1604

Пример заказа инструмента Walter левого исполнения PVHBL1616H11 Сборочные детали входят в комплект поставки Сборочные детали Тип VB .. 1103 .. VC .. 1103 .. VB .. 1604 .. VC .. 1604 .. Z 7 Опорная пластина AP153 r < 0,8 мм В Втулка RS101 Рычаг KN118 KN110 Винт FS347 (SW 2) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,0 Нм + Штифт MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) Комплектующие Тип VB .. 1604 .. VC .. 1604 .. Z 7 Опорная пластина AP154 r < 1,2 мм Токарные инструменты Walter Turn для наружной обработки A 139 Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: PVHBR1616H11 /
