HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

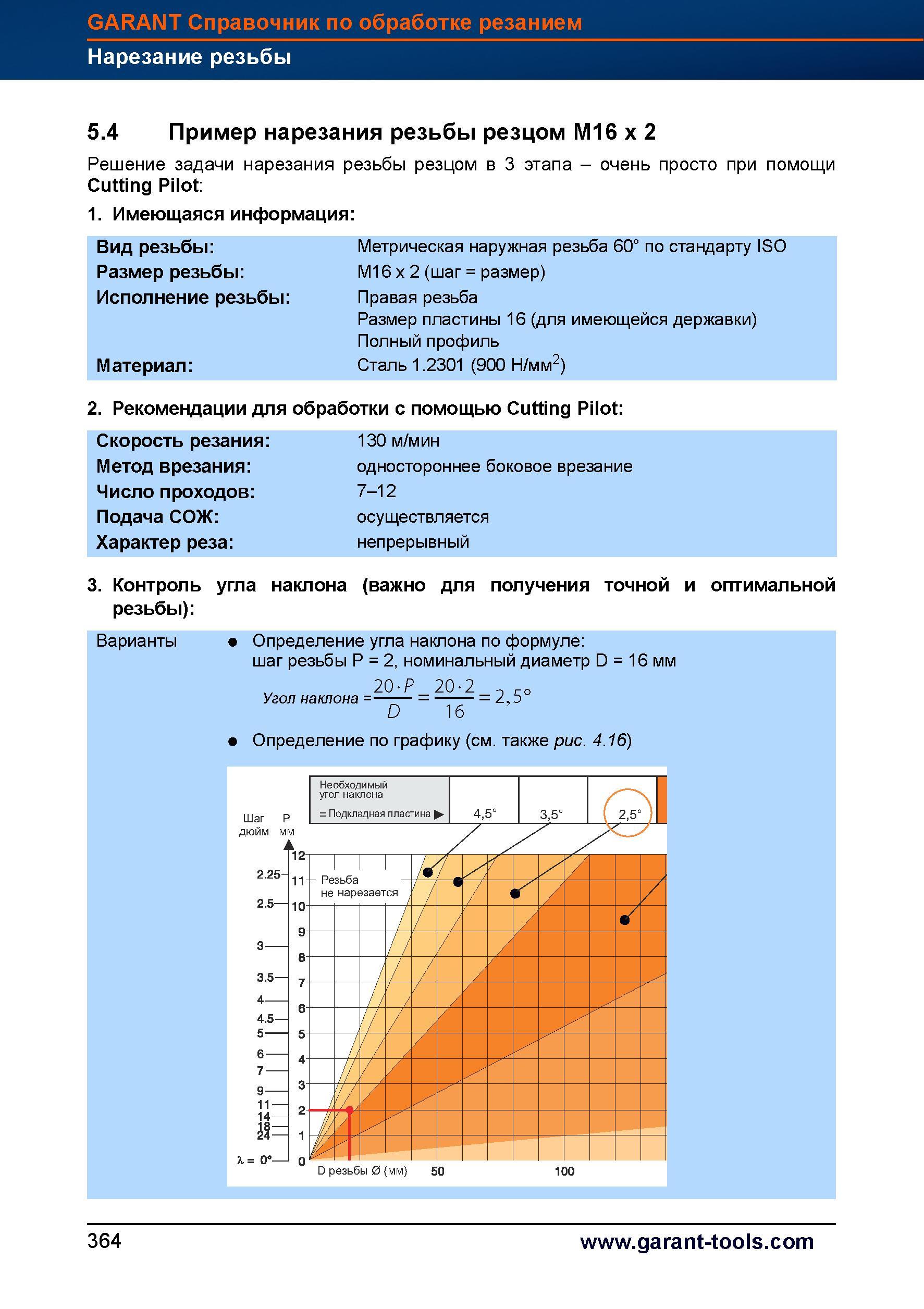

Пример нарезания резьбы резцом M16 x 2 Решение задачи нарезания резьбы резцом в 3 этапа - очень просто при помощи Cutting Pilot 1 Имеющаяс

392 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.364

392 Пример нарезания резьбы резцом M16 x 2 Решение задачи нарезания резьбы резцом в 3 этапа - очень просто при помощи Cutting Pilot 1 Имеющаяс Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 364

Пример нарезания резьбы резцом M16 x 2 Решение задачи нарезания резьбы резцом в 3 этапа - очень просто при помощи Cutting Pilot 1 Имеющаяс

Пример нарезания резьбы резцом M16 x 2 Решение задачи нарезания резьбы резцом в 3 этапа - очень просто при помощи Cutting Pilot 1. Имеющаяся информация Вид резьбы Размер резьбы Исполнение резьбы Материал Метрическая наружная резьба 60° по стандарту ISO M16 x 2 (шаг = размер) Правая резьба Размер пластины 16 (для имеющейся державки) Полный профиль Сталь 1.2301 (900 Н/мм2) 2. Рекомендации для обработки с помощью Cutting Pilot Скорость резания 130 м/мин Метод врезания одностороннее боковое врезание Число проходов 7-12 Подача СОЖ осуществляется Характер реза непрерывный 3. Контроль угла наклона резьбы) (важно для получения точной и оптимальной Варианты Определение угла наклона по формуле шаг резьбы P = 2, номинальный диаметр D = 16 мм 20 Р 20 2 D Угол наклона Шаг P Необходимый угол наклона = Подкладная пластина 4,5° 3,5° 2,5° 2.25 2.5 3.54 4.5- 11- 14- - Резьба не нарезает и j ся D резьбы 0 (мм) Определение по графику (см. также рис. 4.16) 364 GARANT Справочник по обработке резанием Нарезание резьбы 5.4




См.также / See also :

Металлообработка Учебники и справочники / Metal Cutting Technology Technical Guide

Особенности сверления металла / Drill a hole in metal

Токарная обработка металла / Basics of metal turning

Фрезерование на фрезерном станке / Basics of milling

Нарезание резьбы метчиками / Tapping

Развертывание отверстий и развертки по металлу / Reaming and reamer cutting tool

Расточка на токарном станке / Boring on a lathe

Растачивание отверстий на расточном станке / Boring on a boring machine


Нарезание внутренней и наружной резьбы метчиками, фрезами и резцами Описание процессов Таблицы с параметрами обработки




Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

389 При нарезании резцом резьба изготавливается в несколько проходов Таблица 4 13 содержит значения для числа проходов при нарезании резьбы ре Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 361389 При нарезании резцом резьба изготавливается в несколько проходов Таблица 4 13 содержит значения для числа проходов при нарезании резьбы ре390 Общей задачей при нарезании резьбы резцом является противодействие силам резания, которые направлены через посадочное место пластины и дер Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 362390 Общей задачей при нарезании резьбы резцом является противодействие силам резания, которые направлены через посадочное место пластины и дер391 Стандартные резьбовые токарные державки Garant Hoffmann поставляются с подкладными пластинами с результирующим углом наклона 1,5° Данная п Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 363391 Стандартные резьбовые токарные державки Garant Hoffmann поставляются с подкладными пластинами с результирующим углом наклона 1,5° Данная п393 Основное машинное время при нарезании резьбы резцом это продольная токарная обработка фасонным резцом, при котором величина подачи соответ Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 365393 Основное машинное время при нарезании резьбы резцом это продольная токарная обработка фасонным резцом, при котором величина подачи соответ394 Решение проблем при нарезании резьбы резцом Выкрашивание режущей кромки Износ по задней поверхности Выкрашивание Пластическая деформация Н Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 366394 Решение проблем при нарезании резьбы резцом Выкрашивание режущей кромки Износ по задней поверхности Выкрашивание Пластическая деформация Н395 Рекомендации по режимам резания при использовании резцов GARANT с твердосплавными резьбовыми режущими пластинами для нарезания резьбы Табл Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 367395 Рекомендации по режимам резания при использовании резцов GARANT с твердосплавными резьбовыми режущими пластинами для нарезания резьбы Табл
