Пример ЧПУ программы для станков при фрезеровании внутренней резьбы Нарезание правосторонней резьбы - попутное фрезерование снизу Программа основ

1403 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TC8

1403 Пример ЧПУ программы для станков при фрезеровании внутренней резьбы Нарезание правосторонней резьбы - попутное фрезерование снизу Программа основ Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TC8

Пример ЧПУ программы для станков при фрезеровании внутренней резьбы Нарезание правосторонней резьбы - попутное фрезерование снизу Программа основ

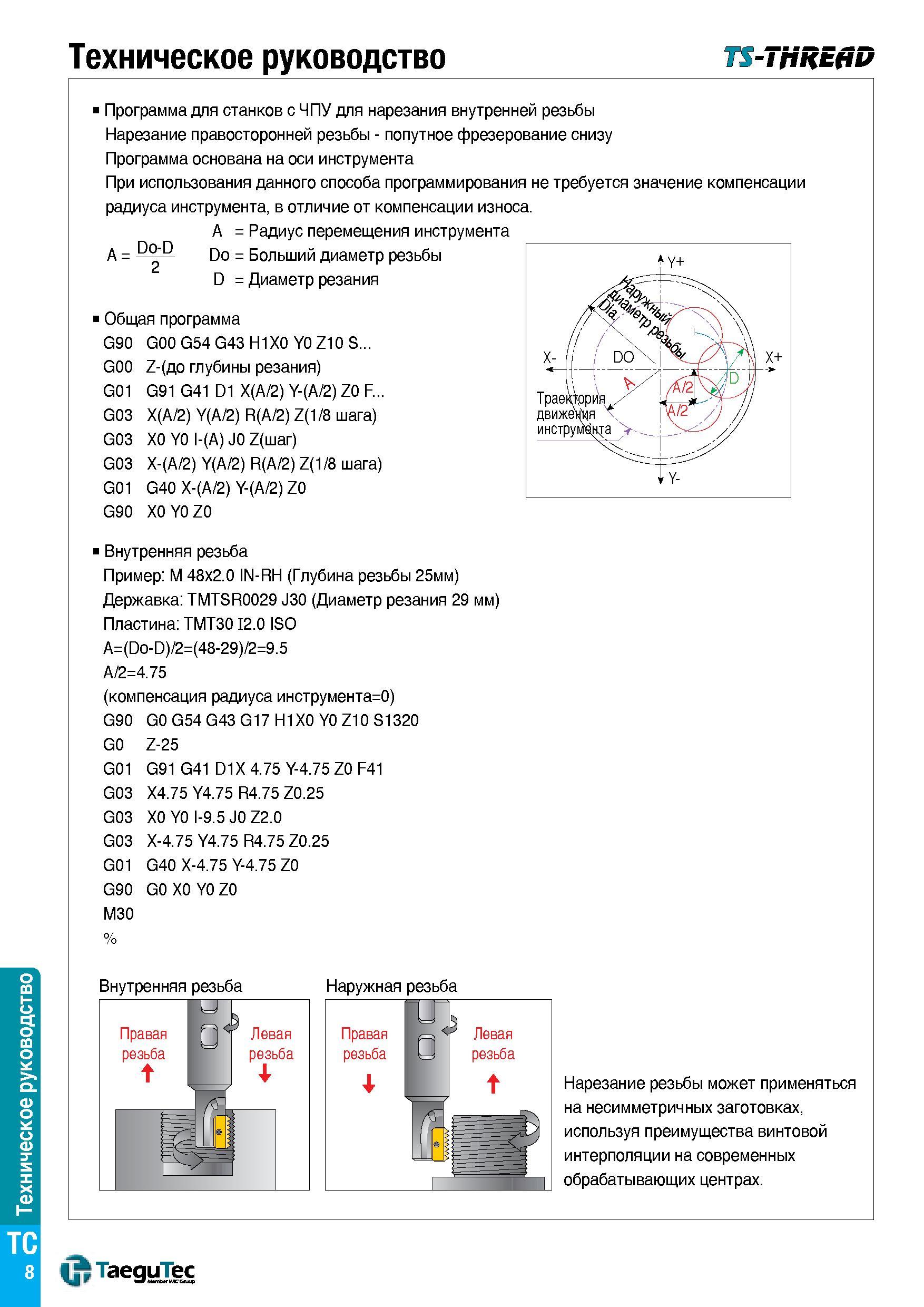

Пример ЧПУ программы для станков при фрезеровании внутренней резьбы Нарезание правосторонней резьбы - попутное фрезерование снизу Программа основана на оси инструмента При использования данного способа программирования не требуется значение компенсации радиуса инструмента, в отличие от компенсации износа. A Радиус перемещения инструмента A D° D Do Больший диаметр резьбы D Диаметр резания Общая программа G90 G00 G54 G43 H1X0 Y0 Z10 S G00 Z- о глубины резания) G01 G91 G41 D1 X(A/2) Y-(A/2) Z0 F G03 X(A/2) Y(A/2) R(A/2) Z(1/8 шага) G03 X0 Y0 I-(A) J0 Z st) G03 X-(A/2) Y(A/2) R(A/2) Z(1/8 шага) G01 G40 X-(A/2) Y-(A/2) Z0 G90 X0 Y0 Z0 /г Mj DO\ Y+ X+ Траектория движеХия инструмента ;D A/2 J /У Y- Внутренняя резьба Пример M 48x2.0 IN-RH (Глубина резьбы 25мм) Державка TMTSR0029 J30 (Диаметр резания 29 мм) Пластина TMT30 I2.0 ISO A=(Do-D)/2=(48-29)/2=9.5 A/2=4.75 (компенсация радиуса инструмента=0) G90 G0 G54 G43 G17 H1X0 Y0 Z10 S1320 Z-25 G91 G41 D1X 4.75 Y-4.75 Z0 F41 X4.75 Y4.75 R4.75 Z0.25 X0 Y0 1-9.5 JO Z2.0 X-4.75 Y4.75 R4.75 Z0.25 G40 X-4.75 Y-4.75 Z0 GO X0 Y0 Z0 G0 G01 G03 G03 G03 G01 G90 M30 % Внутренняя резьба Наружная резьба Нарезание резьбы может применяться на несимметричных заготовках, используя преимущества винтовой интерполяции на современных обрабатывающих центрах. (“ TaeguTec Техническое руководство Техническое руководство т-тнкЕвР
