Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть о

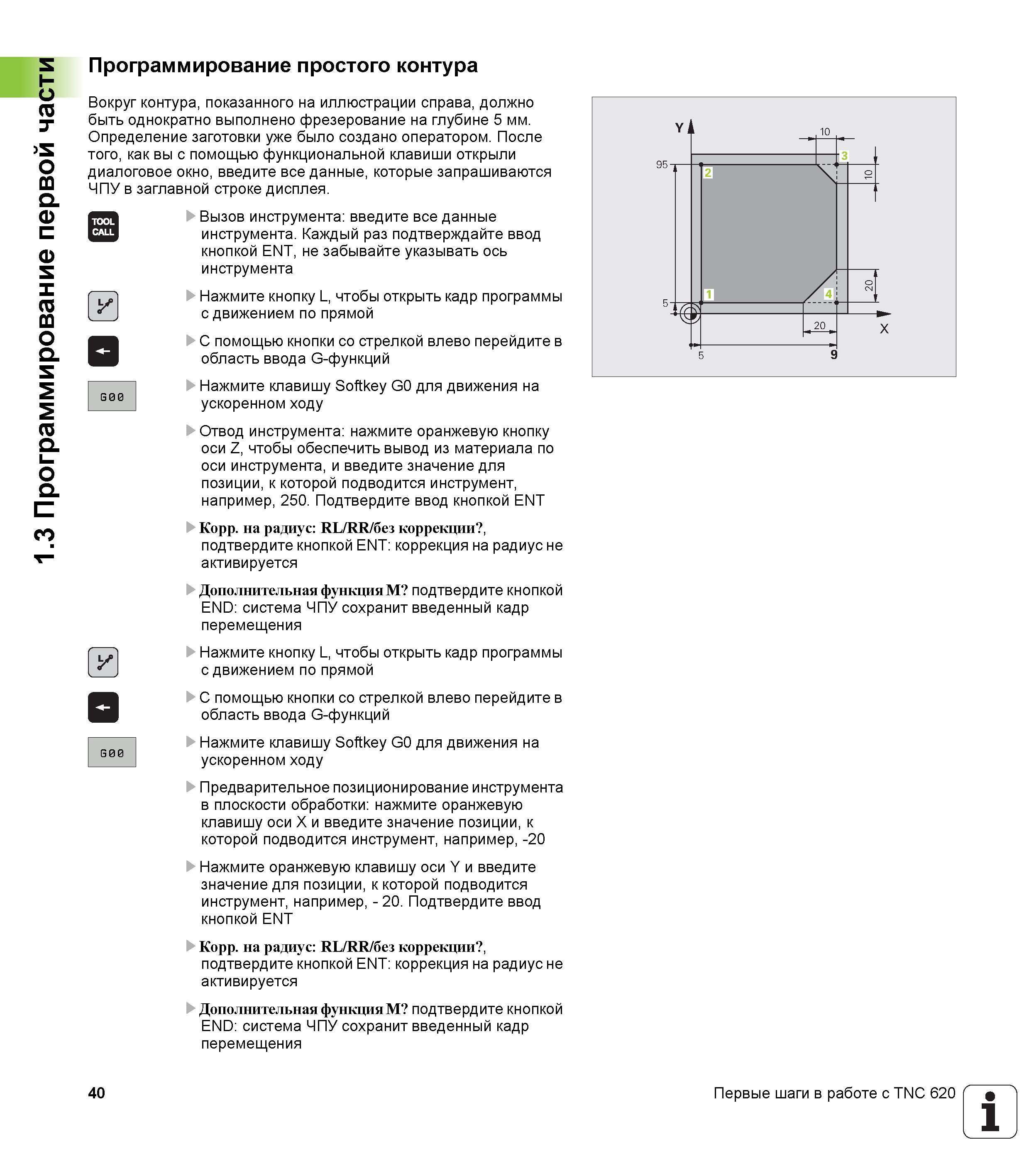

40 Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию ЧПУ стойки TNC 620 Стр.40

40 Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть о Руководство HEIDENHAIN 2012 Пользователя по DIN ISO программированию стойки TNC 620 для металлообрабатывающего оборудования Стр. 40

Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть о

Пример ЧПУ программирования простого контура на вертикальном фрезерном станке Вокруг контура показанного на иллюстрации справа должно быть однократно выполнено фрезерование на глубине 5 мм. Определение заготовки уже было создано оператором. После того как вы с помощью функциональной клавиши открыли диалоговое окно введите все данные которые запрашиваются ЧПУ в заглавной строке дисплея. Вызов инструмента введите все данные инструмента. Каждый раз подтверждайте ввод кнопкой ENT не забывайте указывать ось инструмента Нажмите кнопку L чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Отвод инструмента нажмите оранжевую кнопку оси Z чтобы обеспечить вывод из материала по оси инструмента и введите значение для позиции к которой подводится инструмент например 250. Подтвердите ввод кнопкой ENT Корр. на радиус RL RR без коррекции подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения Нажмите кнопку L чтобы открыть кадр программы с движением по прямой С помощью кнопки со стрелкой влево перейдите в область ввода G-функций Нажмите клавишу Softkey G0 для движения на ускоренном ходу Предварительное позиционирование инструмента в плоскости обработки нажмите оранжевую клавишу оси X и введите значение позиции к которой подводится инструмент например -20 Нажмите оранжевую клавишу оси Y и введите значение для позиции к которой подводится инструмент например - 20. Подтвердите ввод кнопкой ENT Корр. на радиус RL RR без коррекции подтвердите кнопкой ENT коррекция на радиус не активируется Дополнительная функция M подтвердите кнопкой END система ЧПУ сохранит введенный кадр перемещения 40 Первые шаги в работе с TNC 620 1 1.3 Программирование первой части Программирование простого контура
